3. Übersicht, Funktionsbe-
schreibung

3.1 Pumpen ohne Folgeplatte

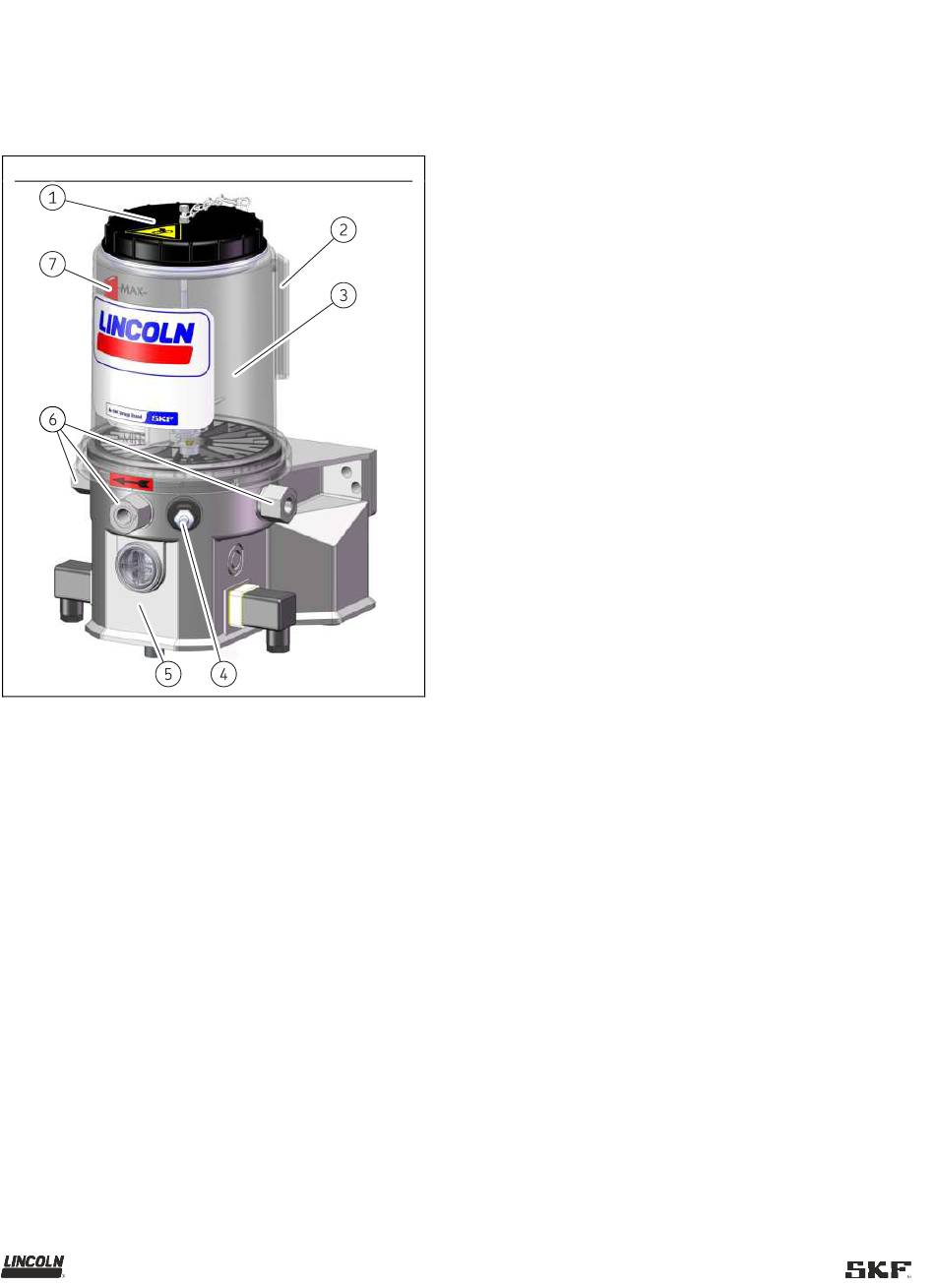

P203 ohne Folgeplatte
1 Behälterdeckel
2 Behälterlüftung
3 Behälter
4 Befüllnippel
Behälter
Der Behälter bevorratet den Schmierstoff. Entsprechend der
Pumpenvariante gibt es unterschiedliche Behälterausführungen
und Behältergrößen.
Behälterdeckel
Dient zum Befüllen des Behälters mit sauberem und geeigne-
tem Schmierstoff sowie als Schutz vor Verschmutzungen des
Schmierstoffs.
Behälterlüftung
Belüftet den Behälter, während die Pumpe arbeitet und
Schmierstoff gefördert wird.
Abb. 4
5 Pumpengehäuse
6 Pumpenelemente
7 Rührflügel
Rührflügel
Während die Pumpe läuft, homogenisiert und glättet der Rühr-
flügel den Schmierstoff. Zusätzlich drückt der untere vertikale
Teil des Rührflügels den Schmierstoff in Richtung der Pumpen-
elemente und verbessert dadurch das Ansaugverhalten der
Pumpe.
Pumpengehäuse
Im Pumpengehäuse befinden sich der Motor, die elektrischen
Anschlüsse, der Befüllnippel, die Pumpenelemente, die Netzteil-
platine und ggf. die intermittierende Leermeldung.
Pumpenelemente
Die Pumpe kann mit bis zu 3 Pumpenelementen bestückt wer-
den.
Befüllnippel
Dient zur Befüllung der Pumpe von unten. Wird der Befüllnippel
entfernt, kann mit entsprechendem Zubehör über diesen An-
schluss die externe Fettrückführung von den Druckbegren-
zungsventilen an den Pumpenelementen angeschlossen wer-
den.
