3. Übersicht,
Funktionsbeschreibung
3.1 Allgemein
Die ECP ist ein Kolbenpumpenaggregat für den Betrieb in
Einleitungs-Zentralschmieranlagen.
3.2 Übersicht
3.2.1 Kartuschen-Kolbenpumpenaggregat

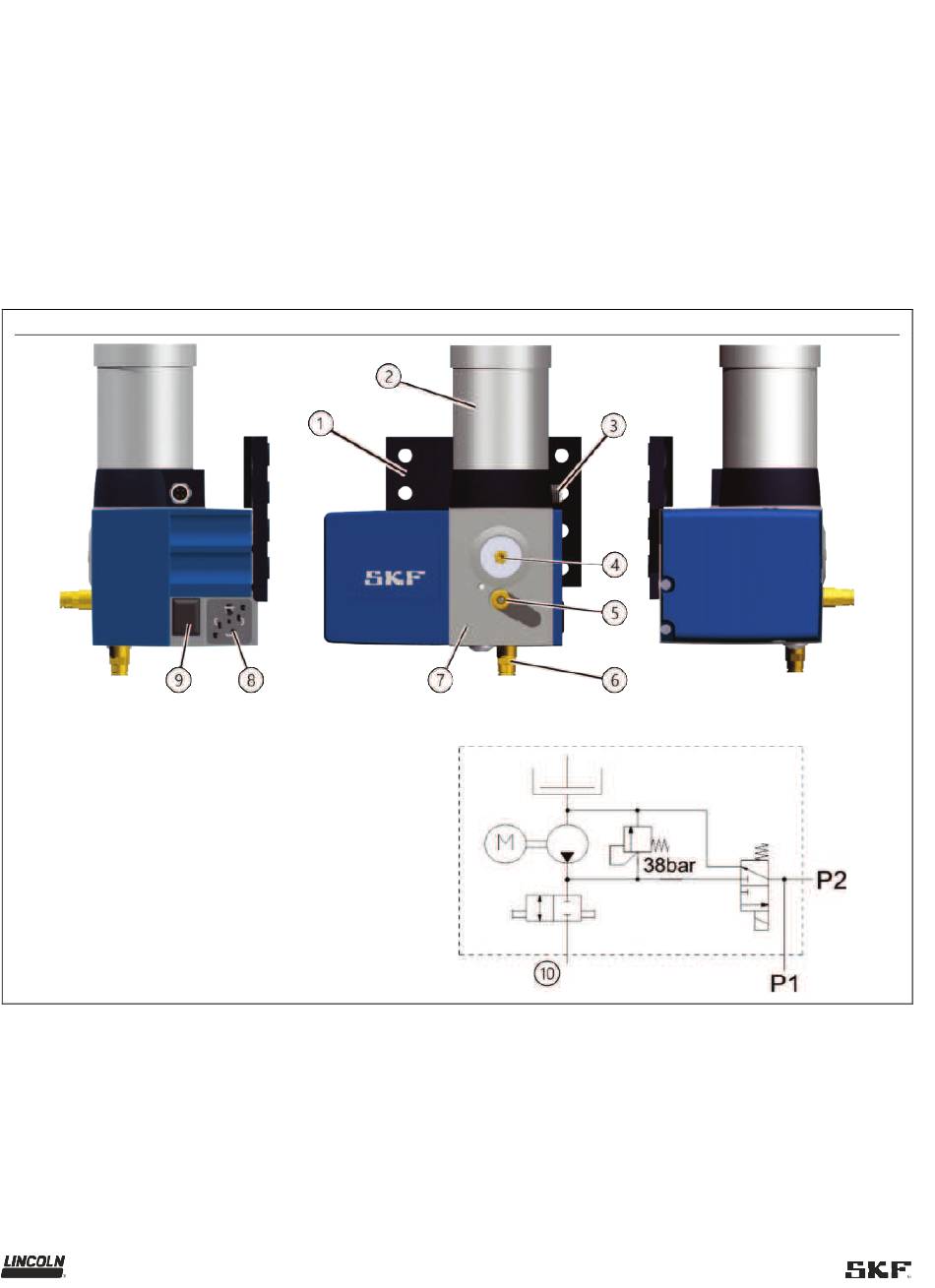

Aggregatbauteile
Legende Abbildung 2:
1
Montageflansch/Wandhalterung
3
Anschlussstecker für optionale Füllstandüberwachung
(M12x1)
5
Schmierstoffauslass 1 optional mit SKF Steckverbinder
7
ECP Pumpenkörper
9
Drucktaster (DK) (Funktion Drücken und Halten)
P1 Auslass
Durch die kompakte Bauweise, wahlweise mit
Schmierstoffkartusche oder -behälter, lassen sich mit der ECP
sehr einfach und mit geringem Montageaufwand
Einleitungsanlagen für die Schmierung kleiner Maschinen,
Maschinengruppen und Anlagen aufbauen. Bei der Verwendung
der Variante mit Kartusche können je nach kundenseitigen
Anforderungen durch einen Wechsel der Schmierstoffkartusche
schnell und problemlos freigegebene Schmierstoffe gefördert
werden.
2
SKF Schmierstoff-Einwegkartusche
4
Pumpen-Entlüftung / Entlüftungsschraube
6
Schmierstoffauslass 2 optional mit SKF Steckverbinder
8
Würfelstecker nach DIN EN 175301-803-A für
Spannungsversorgung 24 V DC
10
Entlüftungsschraube
P2
Auslass
12
Abb. 2
