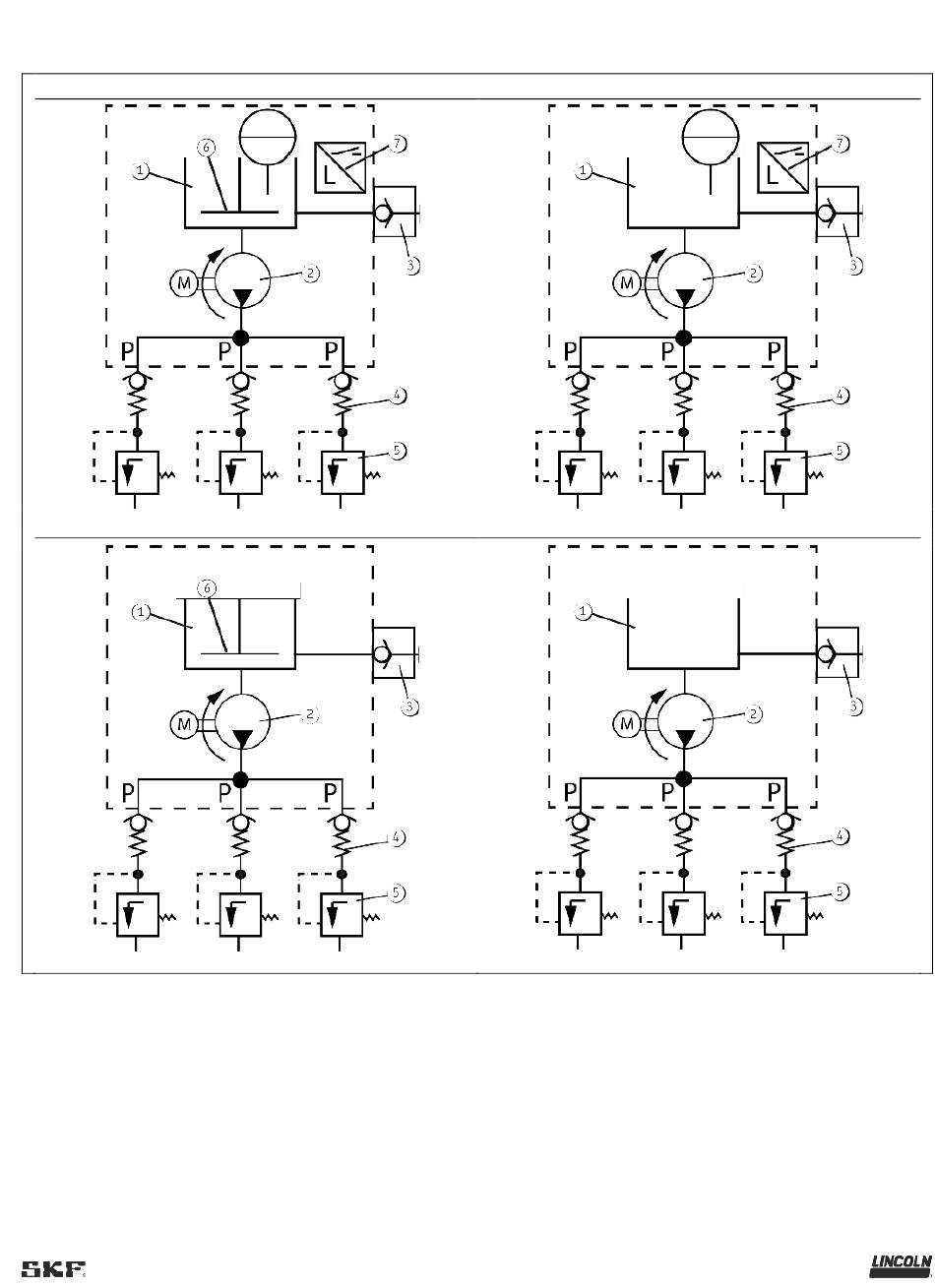

3.6 Hydraulische Anschlussbilder

Pumpe mit Folgeplatte und Leermeldung
Pumpe mit Folgeplatte ohne Leermeldung
Hydraulische Anschlussbilder
1 Behälter
2 Pumpe
3 Befüllnippel
4 Rückschlagventil*
* Nicht im Lieferumgang der Pumpe enthalten
Pumpe ohne Folgeplatte und mit Leermeldung
Pumpe ohne Folgeplatte und ohne Leermeldung
5 Druckbegrenzungsventil*
6 Folgeplatte
7 Leermeldung
P Druckleitung
17
Abb. 9
