3. Übersicht, Funktionsbeschreibung
3. Übersicht, Funktionsbeschreibung
3.1 Übersicht des Mehrleitungspumpenaggregates PFHM
14
11
9
6

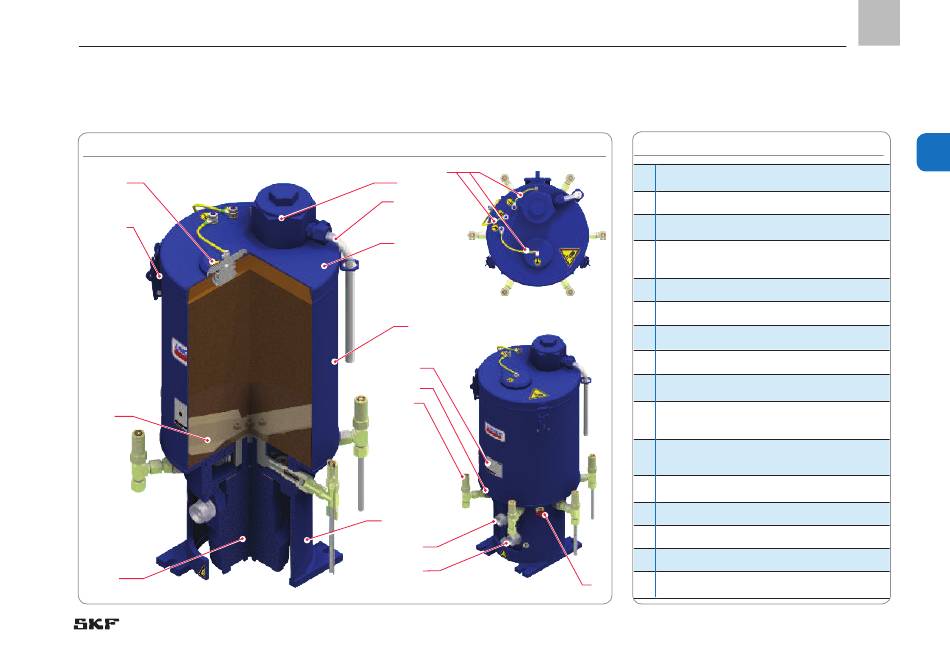

Übersicht Abb. 1
15
12
13
10
1
16
2
3
5
7
8
- 29 -
1
Schmierstoffbehälter
2
max. 6 Pumpenelemente (Zubehör)
3
max. 6 Druckbegrenzungsventile (Zubehör)
Befüllanschluss mit Schmiernippel oder
4
Befüllkupplung
5
Pumpengehäuse mit Schmiernippel
6
Hydraulikmotor (Servo-Motor)
7
Hydraulikantrieb-Druckleitung P
8
Hydraulikantrieb-Rücklaufleitung T
9
Rührflügel
10 Wartungsdeckel
(nicht zur Befüllung zugelassen!)
11 Verschlussscharniere Wartungsdeckel
mit Sicherungsschraube
12 Filtereinheit mit Filtergehäuse und Filter
13 Be- und Entlüftung (Entlüftungsschlauch)
14 Überfüllsicherung
15 Potentionalausgleichkabel Wartungsdeckel
16 Typenschild
4
DE
Legende zu Abb. 1
3
951-180-078-DE
Version 03
