4.3.1 Einflussgrößen auf die Fördermenge
Einflussgrößen auf die Fördermenge
Einflussgröße
Umgebungstemperatur
Konsistenzklasse des Schmierfetts
Anzahl der Pumpenelemente
Gegendruck am Pumpenelement

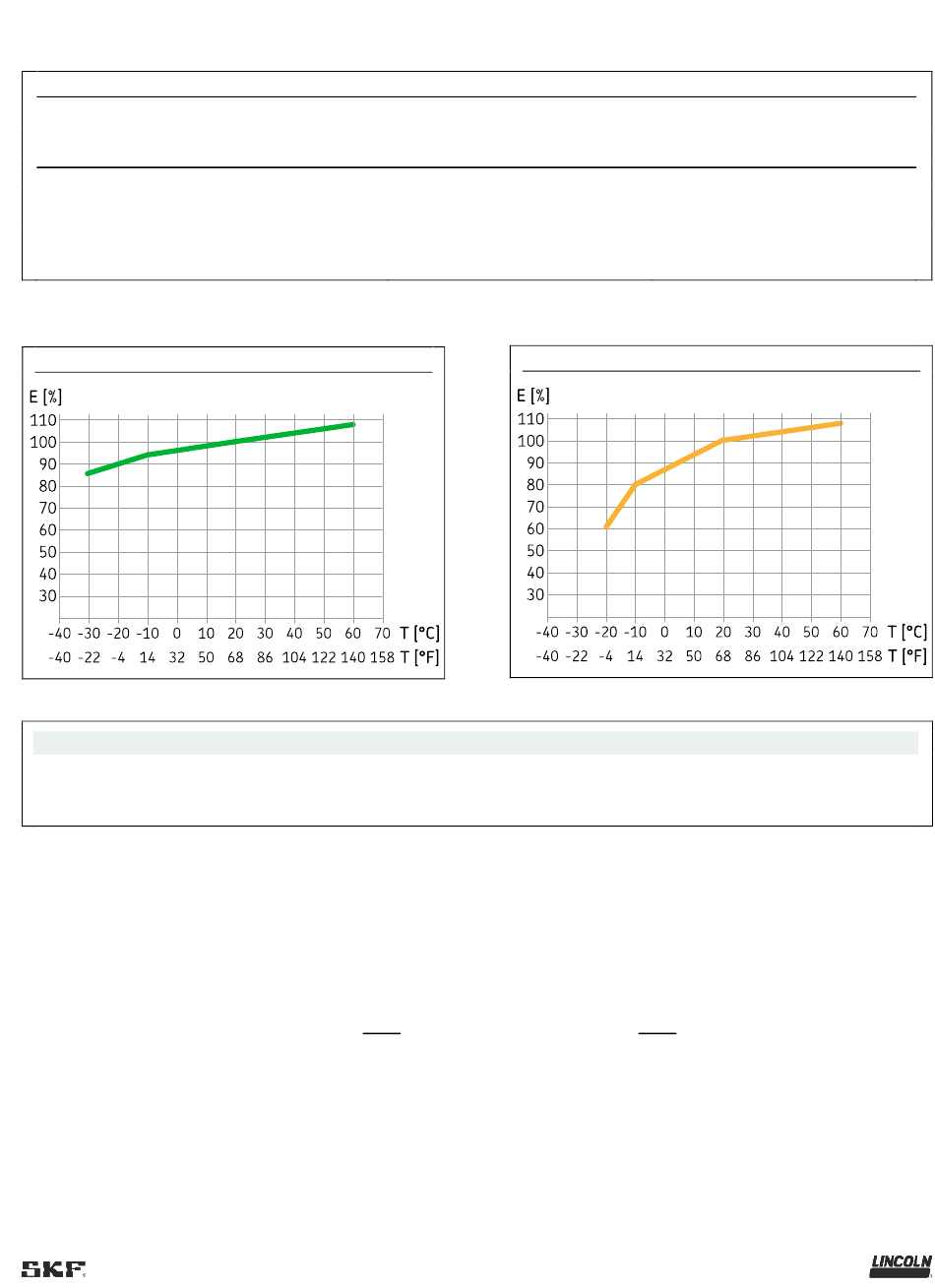

4.3.2 Fördermengendiagramme typischer NLGI 2 Schmierstoffe
Fördermengendiagramm für Tieftemperaturschmierfett
HINWEIS
Die in den Fördermengendiagrammen angegebenen Werte stellen den Mittelwert unterschiedlicher Hoch- / Tieftemperaturschmier-
fette dar. Die Werte können daher bei dem konkret in der Pumpe eingesetzten Schmierfett abweichen. Dies ist bei der Auslegung der
Schmieranlage ggf. zu beachten.
Berechnung der temperaturabhängigen Fördermenge am Beispiel eines Hochtemperaturschmierfettes
Errechnete Fördermenge pro Pumpenelement (ccm/min)
OUT
Nominelle Drehzahl der Pumpe (im Beispiel: RPM = 20 U/min)
RPM
Nominelle Fördermenge pro Pumpenelement (im Beispiel: V = 0,22 ccm/Hub)
V
Effizienz in Prozent (im Beispiel: E = 80 %) bei einer Temperatur von T = - 10 °C)
E
Fördermenge erhöhend
Abb. 10
������������ = ������������ × ���� × ����
������������ = 20
�������� ����
1
× 0,22 ccm × 80 % = 3,5
21
> + 20 °C
< NLGI 2
NA
< 100 bar
Fördermengendiagramm für Hochtemperaturschmierfett
������������
�������� ����
Tabelle 10
Fördermenge reduzierend
< + 20 °C
N/A
> 1
> 100 bar
Abb. 11
