6.6 Druckbegrenzungsventil montieren

Jedes Pumpenelement ist mit einem für den projektierten ma-
ximal zulässigen Betriebsdruck der Zentralschmieranlage geeig-
neten Druckbegrenzungsventil abzusichern.
HINWEIS
Für die Behältervarianten 2L XNFL sowie für alle 4L und 8L
Behälter muss der Adapter 226-14105-5 (siehe Kapitel
Ersatzteile) zwischen das Pumpenelement und dem Druck-
begrenzungsventil eingeschraubt und mit einer mittelhar-
ten Schraubensicherung gesichert werden.
Gehen Sie zur Montage folgendermaßen vor:

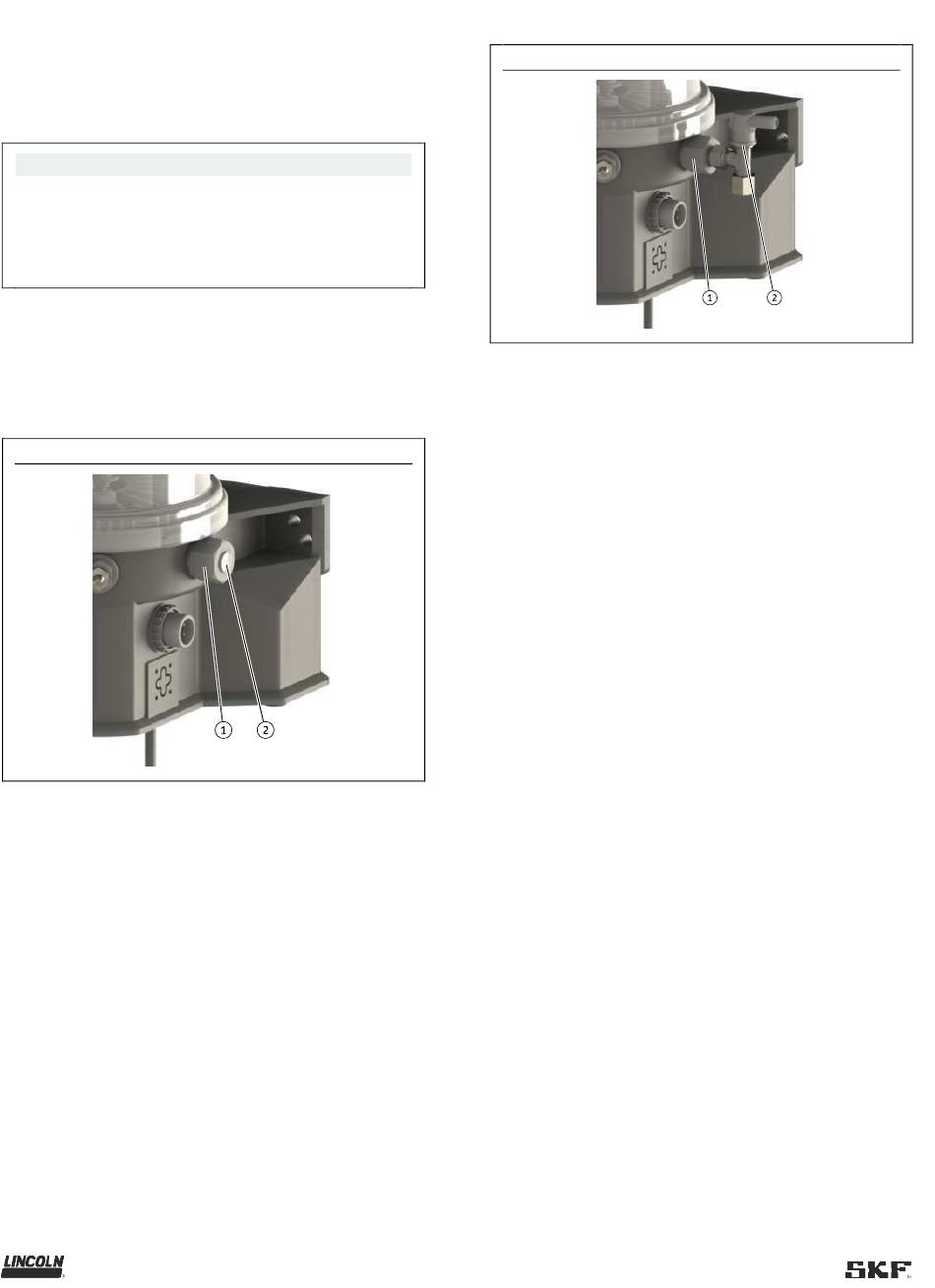

1. Verschlussstopfen (Abb. 26/2) aus dem Pumpenelement
(Abb. 26/1) entfernen
2. Druckbegrenzungsventil (Abb. 27/2) in Pumpenelement
(Abb. 27/1) einschrauben
3. Vorgang für jedes Pumpenelement wiederholen
Verschlussstopfen entfernen
Druckbegrenzungsventil montieren
Anziehmomente
• Druckbegrenzungsventils im Pumpenelement:
6 Nm - 0,5 Nm [4.43 ft.lb. ± 0.07 ft.lb.]
Abb. 26
• Adapter im Pumpenelement:
8 Nm - 0,5 Nm [5.9 ft.lb. ± 0.07 ft.lb.]
46
Abb. 27
