Programmierung
Verwerfen des Restwegs
N10 G01 X10 Y10 Z0 F1000
N20 G01 X100 Z100 Z[FIXED_STOP ON TORQUE_LIMIT10]
N30 G01 Y100
Y
100
Resultierende Bewegung
der X- und Y-Achse
N30
Festanschlag in Z-Achse
erfasst
10
N20
X
10 100

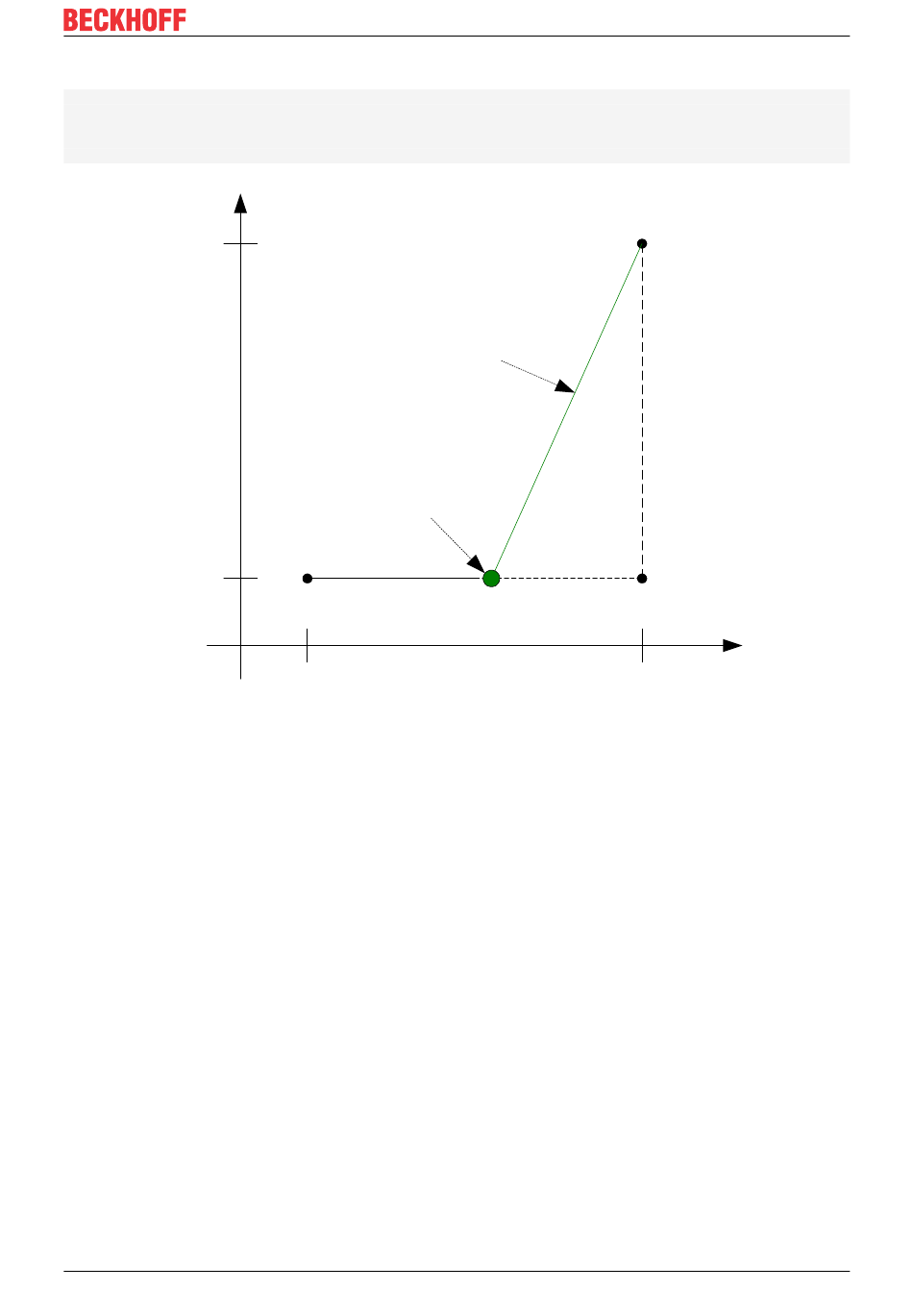

Abb. 1: Restweg verwerfen
Eine dem Anfahrsatz nachfolgende Kreisbewegung wird dadurch in eine Linearbewegung konvertiert, die
Achsen fahren direkt den Zielpunkt des ursprünglichen Kreissegments an, wie es in nachfolgendem Beispiel
gezeigt ist.
