Gegenstand
Einstellverfahren

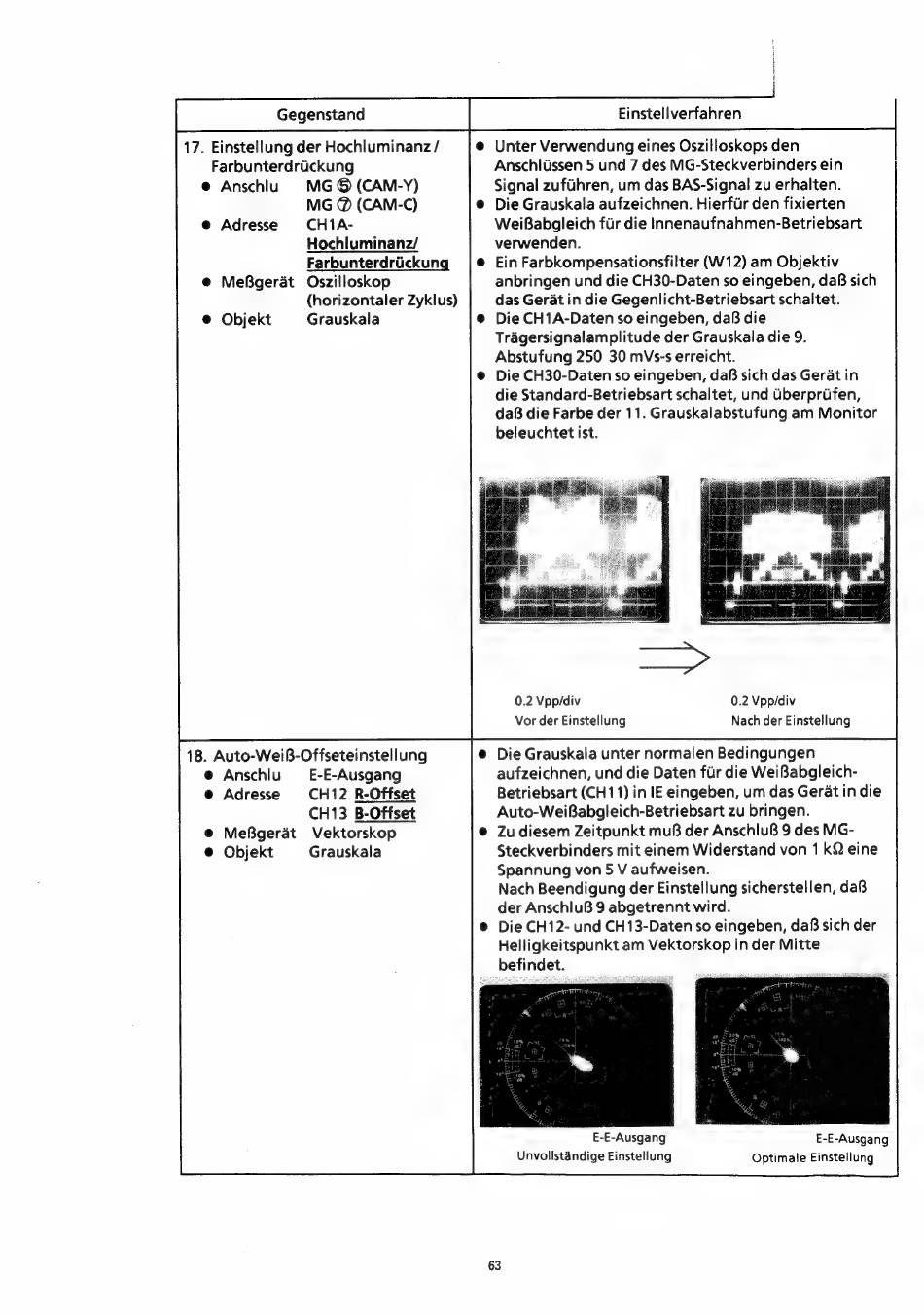

17. Einstellung der Hochluminanz/
@ Unter Verwendung eines Oszilloskops den
Farbunterdrickung
Anschlissen 5 und 7 des MG-Steckverbinders ein
e@ Anschlu.§
MG ® (CAN-Y)
Signal zufihren, um das BAS-Signal zu erhalten.
MG @ (CAM-C)
@ Die Grauskala aufzeichnen. Hierfir den fixierten
@ Adresse
CHIA-
Hochluminanz/
Farbunterdriickung
@ MeBgerat
Oszilloskop
(horizontaler Zyklus)
® Objekt
Grauskala
WeiBabgleich fiir die Innenaufnahmen-Betriebsart
verwenden.
@ Ein Farbkompensationsfilter (W12) am Objektiv
anbringen und die CH30-Daten so eingeben, daB sich
das Gerat in die Gegenlicht-Betriebsart schaltet.
®@ Die CH1A-Daten so eingeben, daB die
Tragersignalamplitude der Grauskala die 9.
Abstufung 250 30 mVs-s erreicht.
®@ Die CH30-Daten so eingeben, da sich das Gerat in
die Standard-Betriebsart schaltet, und Uberprifen,
daB die Farbe der 11. Grauskalabstufung am Monitor
beleuchtet ist.
0.2 Vpp/div
0.2 Vpp/div
Vor der Einstellung
Nach der Einstellung
Die Grauskala unter normalen Bedingungen
aufzeichnen, und die Daten fur die WeiBabgleich-
Betriebsart (CH11) in IE eingeben, um das Gerat in die
Auto-WeiBabgleich-Betriebsart zu bringen.
@ Zu diesem Zeitpunkt muB der AnschluB 9 des MG-
Steckverbinders mit einem Widerstand von 1 kQ eine
Spannung von 5 V aufweisen.
Nach Beendigung der Einstellung sicherstellen, da8
der AnschluB 9 abgetrennt wird.
@ Die CH12- und CH13-Daten so eingeben, daf sich der
Helligkeitspunkt am Vektorskop in der Mitte
befindet.
18. Auto-WeiB-Offseteinstellung
@ Anschlu
—_E-E-Ausgang
@ Adresse
CH12 R-Offset
CH13 B-Offset
@ MeBgerdt
Vektorskop
@ Objekt
Grauskala
E-E-Ausgang
E-E-Ausgang
Unvollstandige Einstellung
Optimale Einstellung
63
