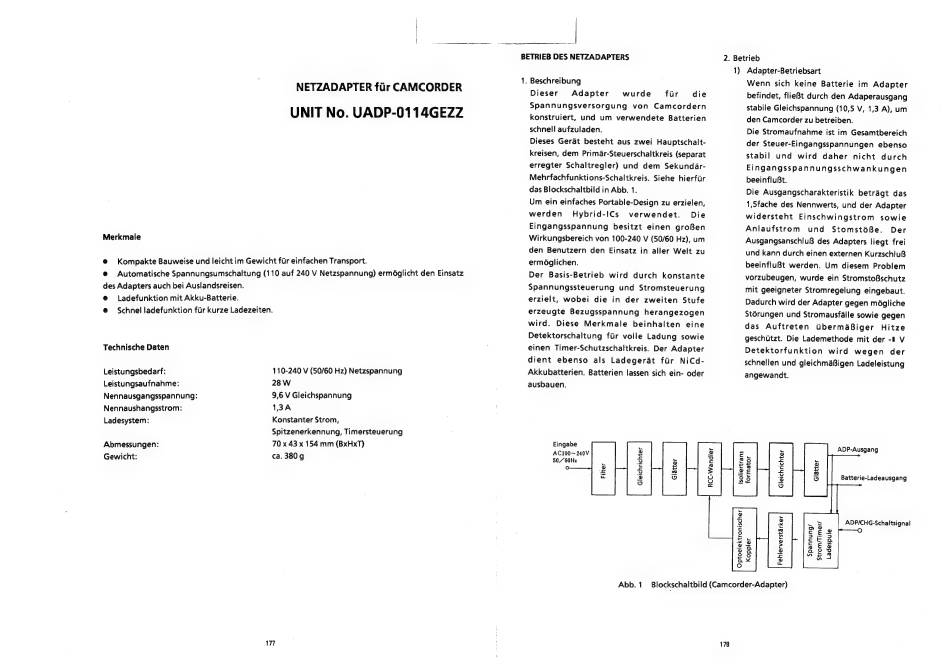

Sharp VL-C780S Serviceanleitung Seite 140

NETZADAPTER fiir CAMCORDER
UNIT No. UADP-0114GEZZ
Merkmale
@ Kompakte Bauweise und leicht im Gewicht fur einfachen Transport.
@ Automatische Spannungsumschaltung (110 auf 240 V Netzspannung) ermdglicht den Einsatz
des Adapters auch bei Auslandsreisen.
@ Ladefunktion mit Akku-Batterie.
@ Schnel ladefunktion fiir kurze Ladezeiten.
Technische Daten
Leistungsbedarf: 110-240 V (50/60 Hz) Netzspannung
Leistungsaufnahme: 28 W
Nennausgangsspannung: 9,6 V Gleichspannung
Nennaushangsstrom: 1,3A
Ladesystem: Konstanter Strom,
Spitzenerkennung, Timersteuerung
Abmessungen: 70 x 43 x 154 mm (BxHxT)
Gewicht: ca. 380g
177
BETRIEB DES NETZADAPTERS
1. Beschreibung
Dieser Adapter wurde fur. die
Spannungsversorgung von Camcordern
konstruiert, und um verwendete Batterien
schnell aufzuladen.
Dieses Gerat besteht aus zwei Hauptschalt-
kreisen, dem Primar-Steuerschaltkreis (separat
erregter Schaltregier) und dem Sekundar-
Mehrfachfunktions-Schaltkreis. Siehe hierfur
das Blockschaltbild in Abb. 1.
Um ein einfaches Portable-Design zu erzielen,
werden Hybrid-ICs verwendet. Die
Eingangsspannung besitzt einen groBen
Wirkungsbereich von 100-240 V (50/60 Hz), um
den Benutzern den Einsatz in aller Welt zu
ermdglichen.
Der Basis-Betrieb wird durch konstante
Spannungssteuerung und Stromsteuerung
erzielt, wobei die in der zweiten Stufe
erzeugte Bezugsspannung herangezogen
wird. Diese Merkmale beinhalten eine
Detektorschaltung fir volle Ladung sowie
einen Timer-Schutzschaltkreis.
Der Adapter
dient ebenso als Ladegerat fur NiCd-
Akkubatterien. Batterien lassen sich ein- oder
ausbauen.
Eingabe
AC100~ 240V
50/60Hz
Gleichrichter
RCC-Wandler
2. Betrieb
1) Adapter-Betriebsart
ADP-Ausgang
lsoliertrans
formator
Batterie-Ladeausgang
Gleichrichter
@ -—
ra br .
8 x > 5 ADP/CHG-Schaltsignal
€
ro) eid ce 2 O
= " 3B = 3
vu o cea
Cc a"
2 zc 6 Eo
g ov aov
—_— i"
fe} = wn Pp 8
= wn
a :
°
Abb. 1 Blockschaltbild (Camcorder-Adapter)
