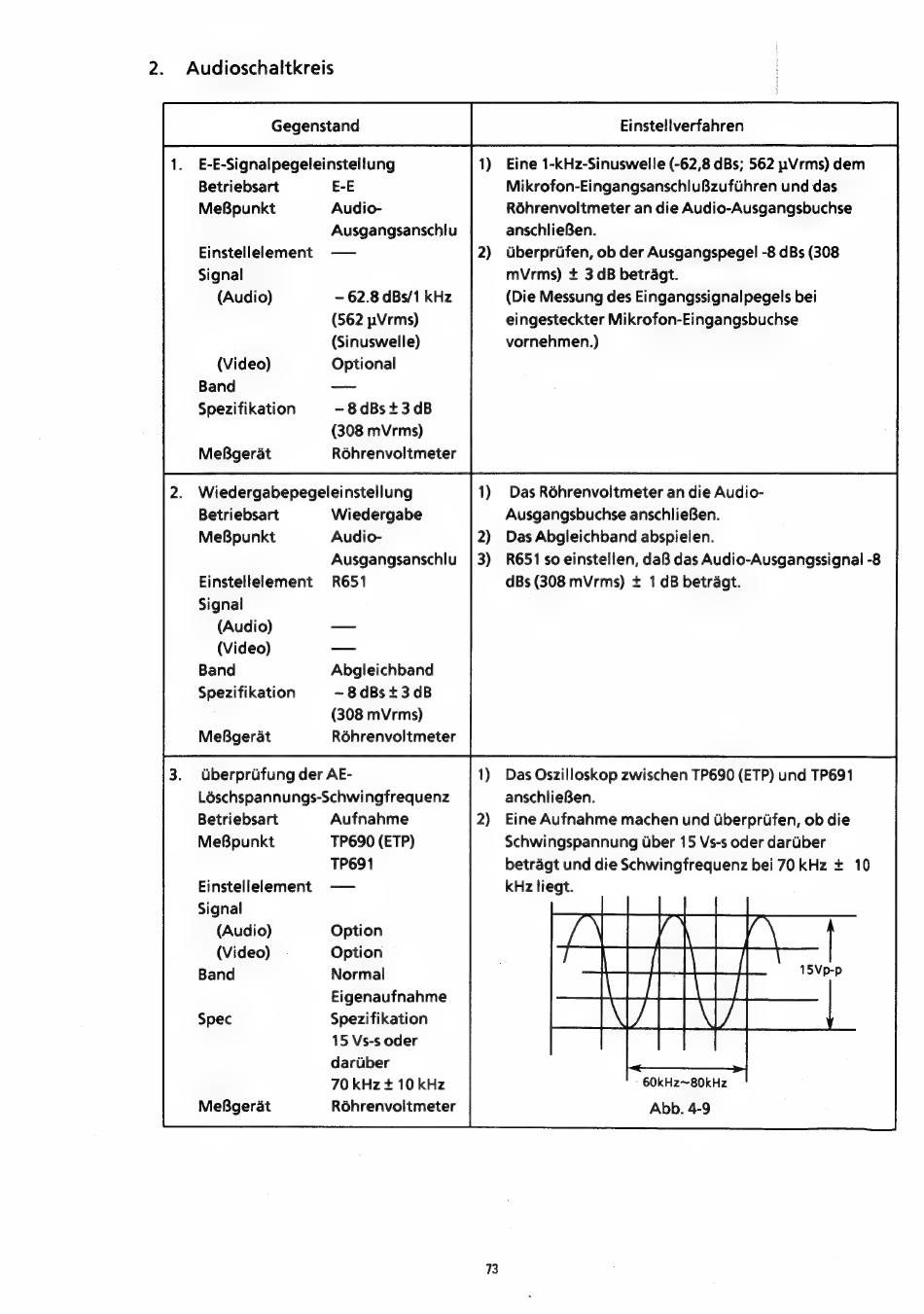

2.
Audioschaltkreis
Gegenstand Einstellverfahren
E-E-Signalpegeleinstellung
Betriebsart E-E
MeBpunkt Audio-
Ausgangsanschiu
Einstellelement —
Signal
(Audio) — 62.8 dBs/1 kHz
(562 pVrms)
(Sinuswelle)
Optional
(Video)
Band
Spezifikation -8dBs+3dB
(308 mVrms)
MeBgerat Réhrenvoltmeter
Wiedergabepegeleinstellung
Betriebsart Wiedergabe
MeBpunkt Audio-
Ausgangsanschlu
Einstellelement R651
Signal
(Audio)
(Video)
Band
Spezifikation
Abgleichband
~8dBst+3dB
(308 mVrms)
MeBgerat Rdéhrenvoltmeter
Uberpriifung der AE-
Léschspannungs-Schwingfrequenz
Betriebsart Aufnahme
MeBpunkt TP690 (ETP)
TP691
Einstellelement —
Signal
(Audio)
(Video)
Band
Option
Option
Normal
Eigenaufnahme
Spezifikation
15 Vs-s oder
dartber
70 kHz + 10 kHz
ROhrenvoitmeter
Spec
MeBgerat
1) Eine 1-kHz-Sinuswelle (-62,8 dBs; 562 Vrms) dem
Mikrofon-EingangsanschluBzufthren und das
Rdhrenvoltmeter an die Audio-Ausgangsbuchse
anschlieBen.
uberprifen, ob der Ausgangspegel -8 dBs (308
mVrms) + 3 dB betragt.
(Die Messung des Eingangssignalpegels bei
eingesteckter Mikrofon-Eingangsbuchse
vornehmen.)
Das Rohrenvoltmeter an die Audio-
Ausgangsbuchse anschlieBen.
Das Abgleichband abspielen.
R651 so einstellen, daB das Audio-Ausgangssignal -8
dBs (308 mVrms) + 1 dB betragt.
Das Oszilloskop zwischen TP690 (ETP) und TP691
anschlieBen.
Eine Aufnahme machen und uberpriifen, ob die
Schwingspannung Uber 15 Vs-s oder daruber
betragt und die Schwingfrequenz bei 70 kHz + 10
kHz liegt.
aaPaaee
- 60kHz~80kHz
Abb. 4-9
