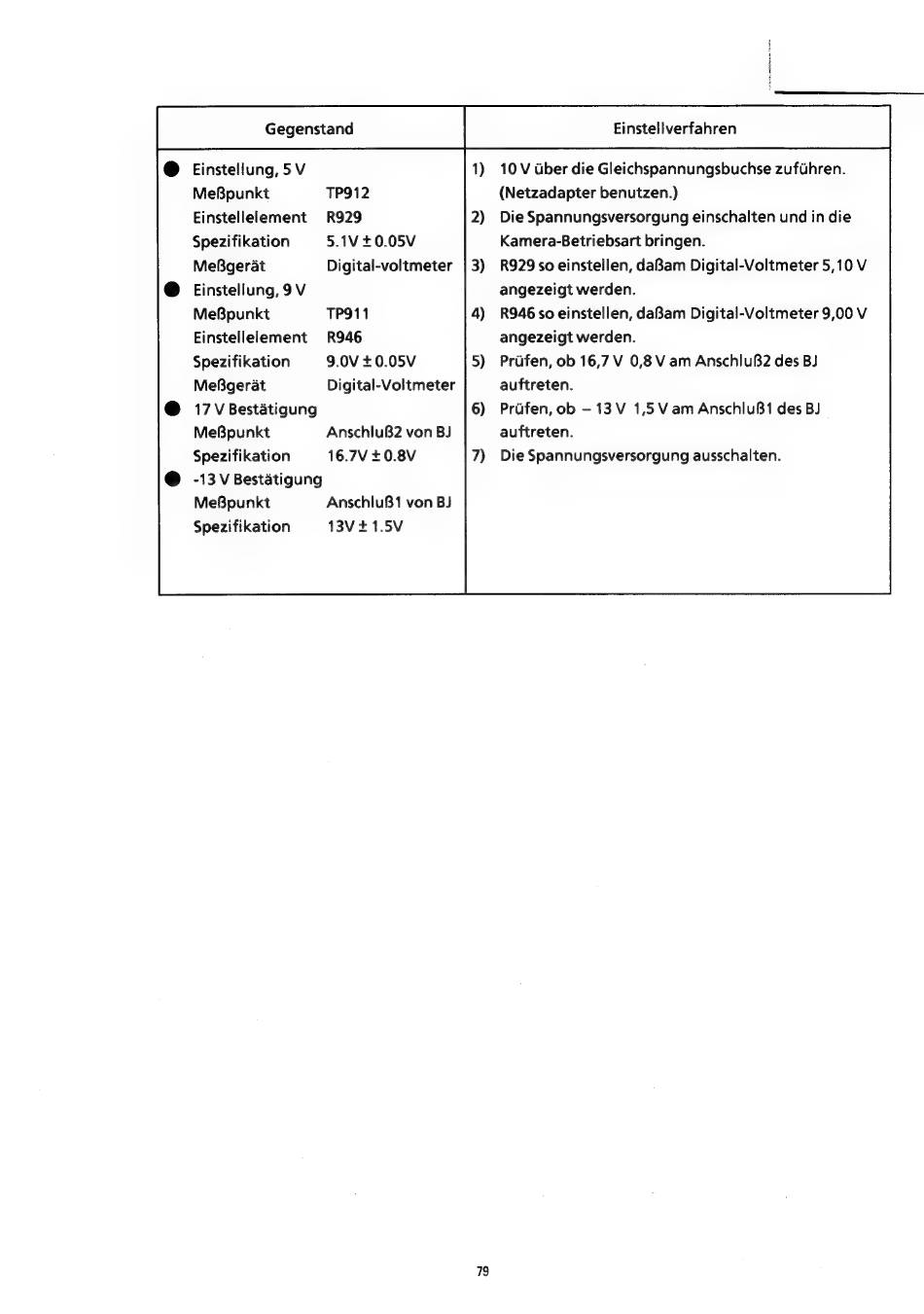

Sharp VL-C780S Serviceanleitung Seite 79

@ Einstellung, 5V 10 V Uber die Gleichspannungsbuchse zufithren.
MeBpunkt TP912 (Netzadapter benutzen.)
Einstellelement R929 Die Spannungsversorgung einschalten und in die
Spezifikation 5.1V £0.05V Kamera-Betriebsart bringen.
MeBgerat Digital-voltmeter R929 so einstellen, daBam Digital-Voltmeter 5,10 V
Einstellung, 9 V angezeigt werden.
MeBpunkt TP911 R946 so einstellen, daBam Digital-Voltmeter 9,00 V
Einstellelement R946 angezeigt werden.
Spezifikation 9.0V +0.05V Prifen, ob 16,7 V 0,8 V am AnschluB2 des BJ
MeBgerat Digital-Voltmeter auftreten.
17 V Bestatigung Prifen, ob — 13 V 1,5 V am AnschluB1 des BJ
MeBpunkt AnschluB2 von BJ auftreten.
Spezifikation 16.7V +0.8V Die Spannungsversorgung ausschalten.
-13 V Bestatigung
MeBpunkt Anschlu81 von BJ
Spezifikation 13V+1.5V
