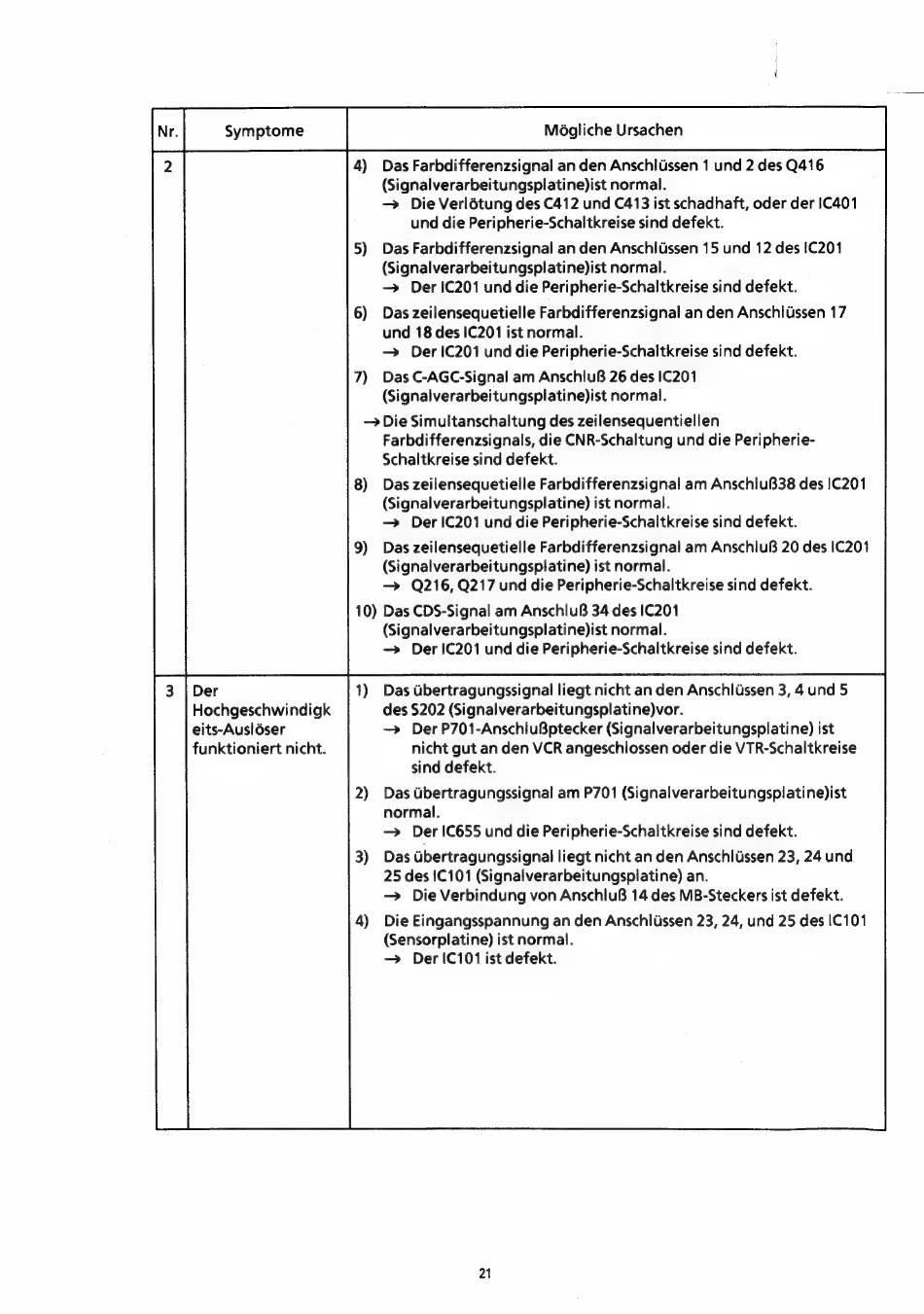

Sharp VL-C780S Serviceanleitung Seite 21

Hochgeschwindigk
eits-Ausldéser
funktioniert nicht.
6)
7)
Das Farbdifferenzsignal an den Anschlussen 1 und 2 des Q416
(Signalverarbeitungsplatine)ist normal.
— Die Verlétung des C412 und C413 ist schadhaft, oder der IC401
und die Peripherie-Schaltkreise sind defekt.
Das Farbdifferenzsignal an den Anschlissen 15 und 12 des [C201
(Signalverarbeitungsplatine)ist normal.
— Der 1C201 und die Peripherie-Schaltkreise sind defekt.
Das zeilensequetielle Farbdifferenzsignal an den Anschlussen 17
und 18 des IC201 ist normal.
— Der IC201 und die Peripherie-Schaltkreise sind defekt.
Das C-AGC-Signal am AnschiuB 26 des IC201
(Signalverarbeitungsplatine)ist normal.
— Die Simultanschaltung des zeilensequentiellen
8)
9)
Farbdifferenzsignals, die CNR-Schaltung und die Peripherie-
Schaltkreise sind defekt.
Das zeilensequetielle Farbdifferenzsignal am AnschluB38 des IC201
(Signalverarbeitungsplatine) ist normal.
— Der IC201 und die Peripherie-Schaltkreise sind defekt.
Das zeilensequetielle Farbdifferenzsignal am AnschluB 20 des IC201
(Signalverarbeitungsplatine) ist normal.
= Q216, Q217 und die Peripherie-Schaltkreise sind defekt.
10) Das CDS-Signal am Anschlu8 34 des IC201
(Signalverarbeitungsplatine)ist normal.
-> Der IC201 und die Peripherie-Schaltkreise sind defekt.
Das ubertragungssignal liegt nicht an den Anschlussen 3, 4und 5
des $202 (Signalverarbeitungsplatine)vor.
— Der P701-AnschluBptecker (Signalverarbeitungsplatine) ist
nicht gut an den VCR angeschlossen oder die VTR-Schaltkreise
sind defekt.
Das Ubertragungssignal am P701 (Signalverarbeitungsplatine)ist
normal.
— Der 1C655 und die Peripherie-Schaltkreise sind defekt.
Das bertragungssignal liegt nicht an den Anschlussen 23, 24 und
25 des IC101 (Signalverarbeitungsplatine) an.
— Die Verbindung von AnschluB 14 des MB-Steckers ist defekt.
Die Eingangsspannung an den Anschlussen 23, 24, und 25 des IC101
(Sensorplatine) ist normal.
— Der IC101 ist defekt.
21
