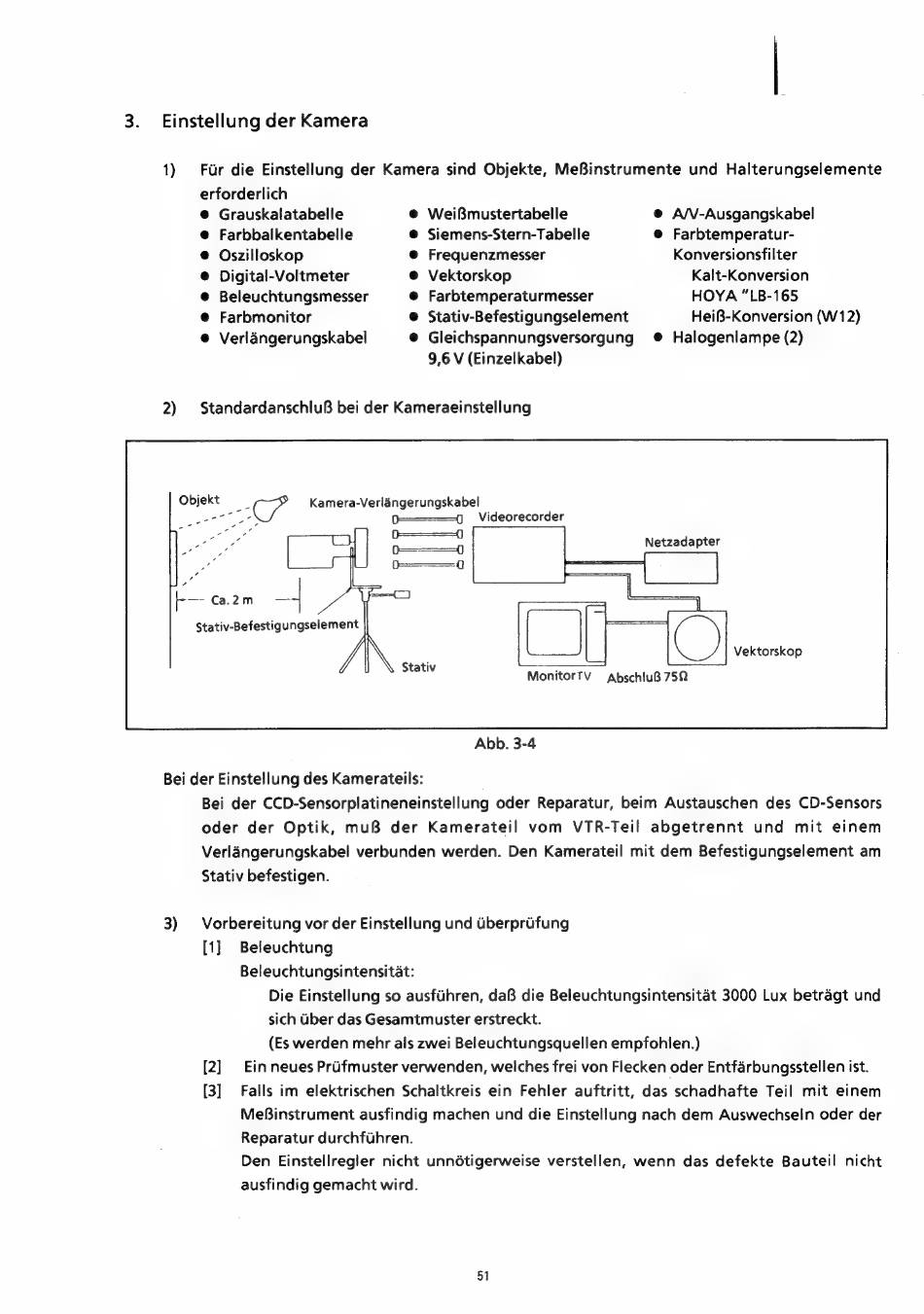

3.
Einstellung der Kamera
1)
Fur die Einstellung der Kamera sind Objekte, MeBinstrumente
und Halterungselemente
erforderlich
®@ Grauskalatabelle
@ WeiBmustertabelle
@ A/V-Ausgangskabel
e@ Farbbalkentabelle
@ Siemens-Stern-Tabelle
e@ Farbtemperatur-
@ Oszilloskop
@ Frequenzmesser
Konversionsfilter
@ Digital-Voltmeter
@ Vektorskop
Kalt-Konversion
® Beleuchtungsmesser
@ Farbtemperaturmesser
HOYA "LB-165
@ Farbmonitor
@ Stativ-Befestigungselement
HeiB-Konversion (W12)
@ Verlangerungskabel
@ Gleichspannungsversorgung
@ Halogeniampe (2)
9,6 V (Einzelkabel)
2)
StandardanschluB bei der Kameraeinstellung
Objekt
Kamera-Verlangerungskabel
ee
Oo——-===+{)
Videorecorder
Netzadapter
=
Ca.2m
a
Vektorskop
Stati
aly
MonitorTv
AbschluB 752
Abb. 3-4
Bei der Einstellung des Kamerateils:
Bei der CCD-Sensorplatineneinstellung oder Reparatur, beim Austauschen des CD-Sensors
oder der Optik,
mu®B der Kamerateil
vom
VTR-Teil
abgetrennt
und
mit einem
Verlangerungskabel verbunden werden. Den Kamerateil mit dem Befestigungselement am
Stativ befestigen.
3)
Vorbereitung vor der Einstellung und Uberprifung
[1]
Beleuchtung
Beleuchtungsintensitat:
Die Einstellung so ausfihren, daB die Beleuchtungsintensitat 3000 Lux betragt und
sich Uber das Gesamtmuster erstreckt.
(Es werden mehr als zwei Beleuchtungsquellen empfohlen.)
[2]
Ein neues Prufmuster verwenden, welches frei von Flecken oder Entfarbungsstellen ist.
[3]
Falls im elektrischen Schaltkreis ein Fehler auftritt, das schadhafte
Teil mit einem
MeBinstrument ausfindig machen und die Einstellung nach dem Auswechseln oder der
Reparatur durchfuhren.
Den Einstellregler nicht unndtigerweise verstellen, wenn das defekte Bauteil nicht
ausfindig gemacht wird.
51
