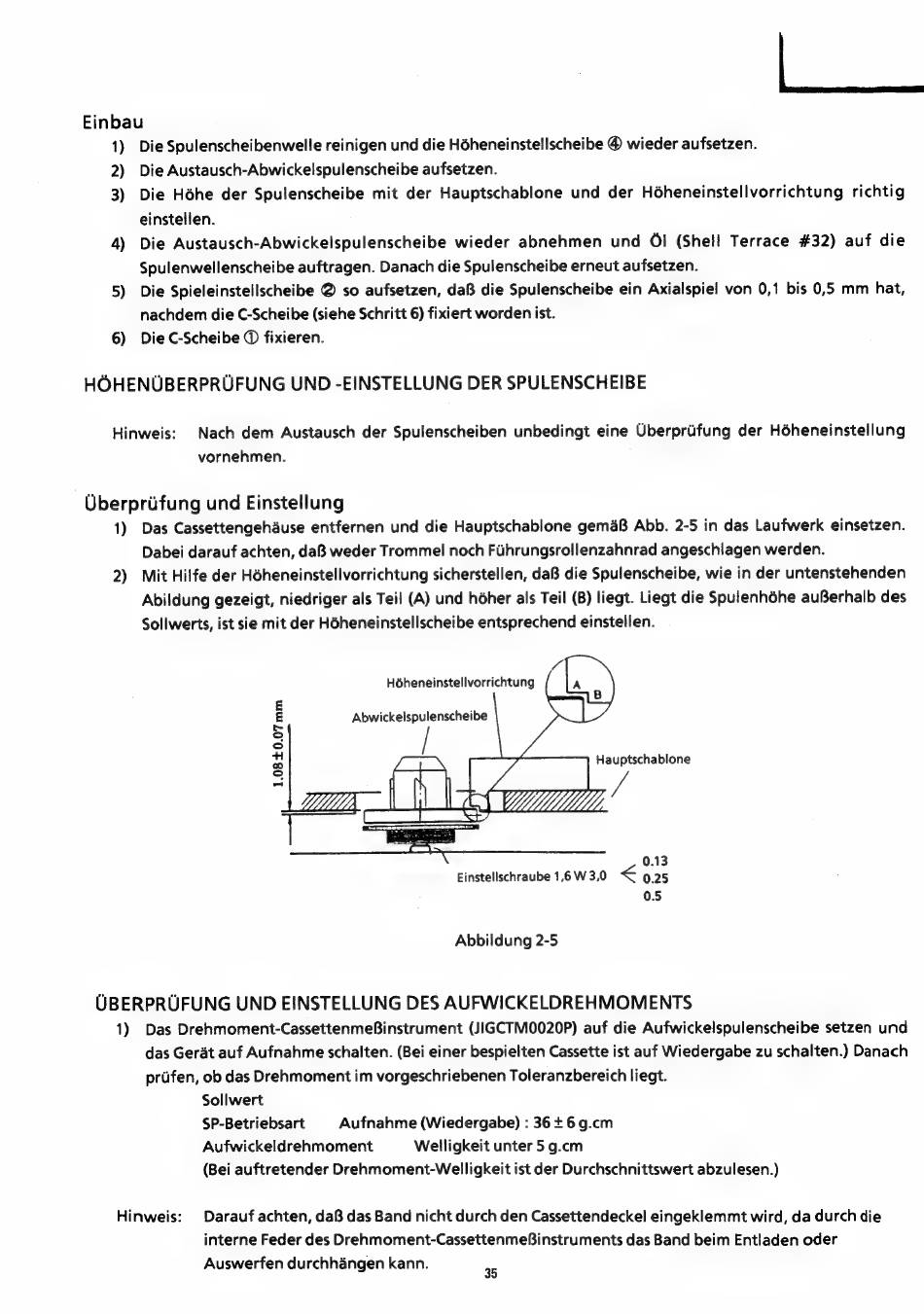

Einbau
2) Die Austausch-Abwickelspulenscheibe aufsetzen.
6) Die C-Scheibe @ fixieren.
HOHENUBERPRUFUNG UND -EINSTELLUNG DER SPULENSCHEIBE
Hinweis:
Nach dem Austausch der Spulenscheiben unbedingt eine Uberpriifung der Héheneinstellung
vornehmen.
Uberpriifung und Einstellung
1) Das Cassettengehause entfernen und die Hauptschablone gemaB Abb. 2-5 in das Laufwerk einsetzen.
Dabei darauf achten, daB weder Trommel noch Fuhrungsrollenzahnrad angeschlagen werden.
2) Mit Hilfe der Héheneinstellvorrichtung sicherstellen, daB die Spulenscheibe, wie in der untenstehenden
Abildung gezeigt, niedriger als Teil (A) und héher als Teil (B) liegt. Liegt die Spulenhéhe auBerhalb des
Sollwerts, ist sie mit der HOheneinstellscheibe entsprechend einstellen.
Héheneinstellvorrichtung
Abwickelspulenscheibe
i
:
0.13
Einstellschraube 16W3.0
< 9.25
0.5
1.08
£0.07
mm
Abbildung 2-5
UBERPRUFUNG
UND EINSTELLUNG DES AUFWICKELDREHMOMENTS
1)
Das Drehmoment-CassettenmeBinstrument (JIGCTM0020P) auf die Aufwickelspulenscheibe setzen und
das Gerat auf Aufnahme schalten. (Bei einer bespielten Cassette ist auf Wiedergabe zu schalten.) Danach
prifen, ob das Drehmoment im vorgeschriebenen Toleranzbereich liegt.
Sollwert
SP-Betriebsart
Aufnahme (Wiedergabe) : 36 + 6 g.cm
Aufwickeldrehmoment
Welligkeit unter 5 g.cm
(Bei auftretender Drehmoment-Welligkeit ist der Durchschnittswert abzulesen.)
Hinweis:
Darauf achten, daB das Band nicht durch den Cassettendeckel eingeklemmt wird, da durch die
interne Feder des Drehmoment-CassettenmeBinstruments das Band beim Entladen oder
Auswerfen durchhangen kann.
36
