Dampfeinheit
PaBloch
D&mpfer-
Befestigungsschraube
Obere Trommel
Dampfer-
der oberen Tromme!

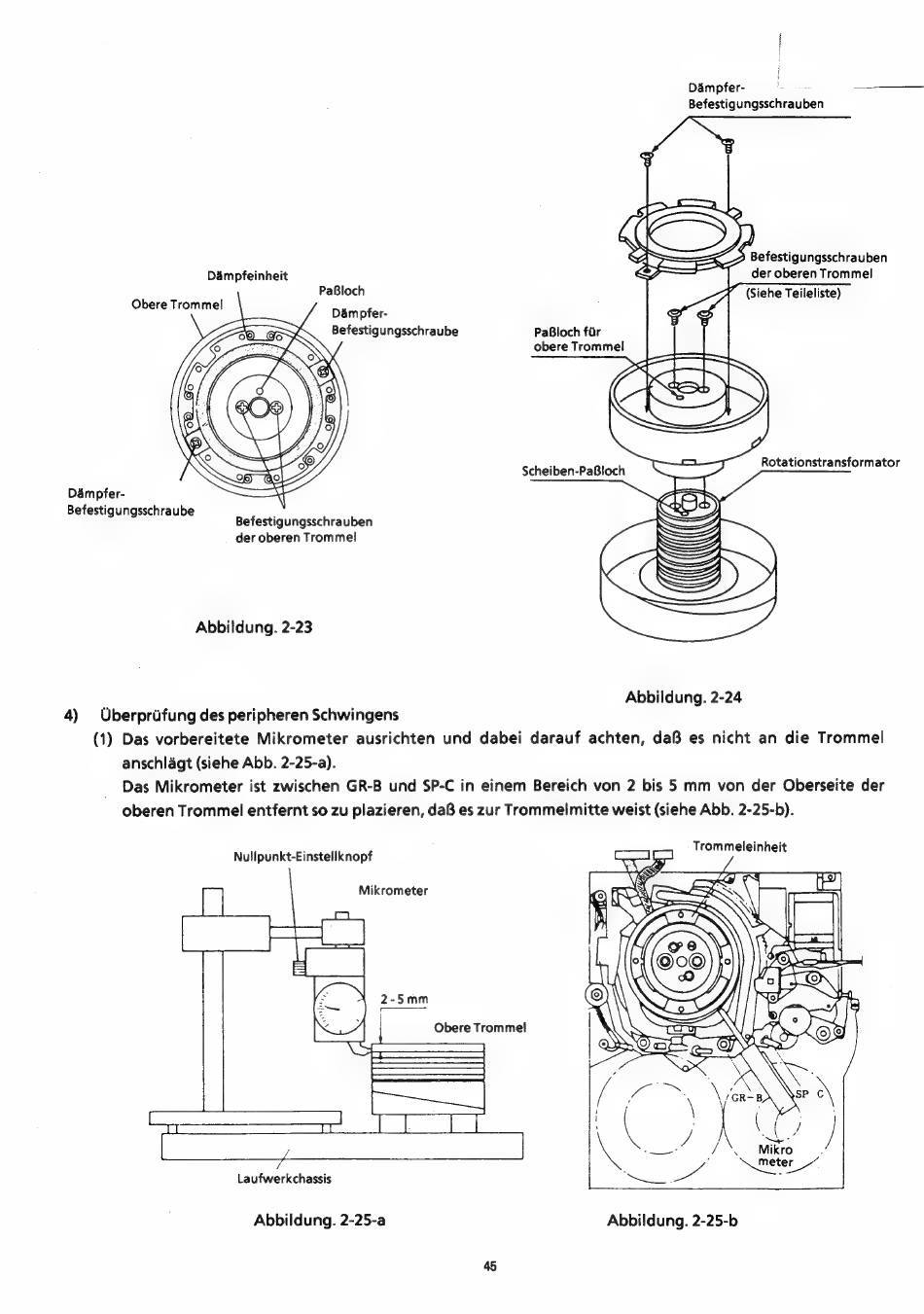

Abbildung. 2-23
4)
Uberprifung des peripheren Schwingens
Dampfer-
DP
s c e
Befestigungsschrauben
PaBloch far
obere Trommel
.
Ri
i
Scheiben-PaBloch
otationstransformator
Abbildung. 2-24
(1) Das vorbereitete Mikrometer ausrichten und dabei darauf achten, daB es nicht an die Trommel
anschlagt (siehe Abb. 2-25-a).
Das Mikrometer ist zwischen GR-B und SP-C in einem Bereich von 2 bis 5 mm
von der Oberseite der
oberen Trommel entfernt so zu plazieren, daB es zur Trommelimitte weist (siehe Abb. 2-25-b).
Nullpunkt-Einstellknopf
Mikrometer
/
Laufwerkchassis
Abbildung. 2-25-a
Abbildung. 2-25-b
