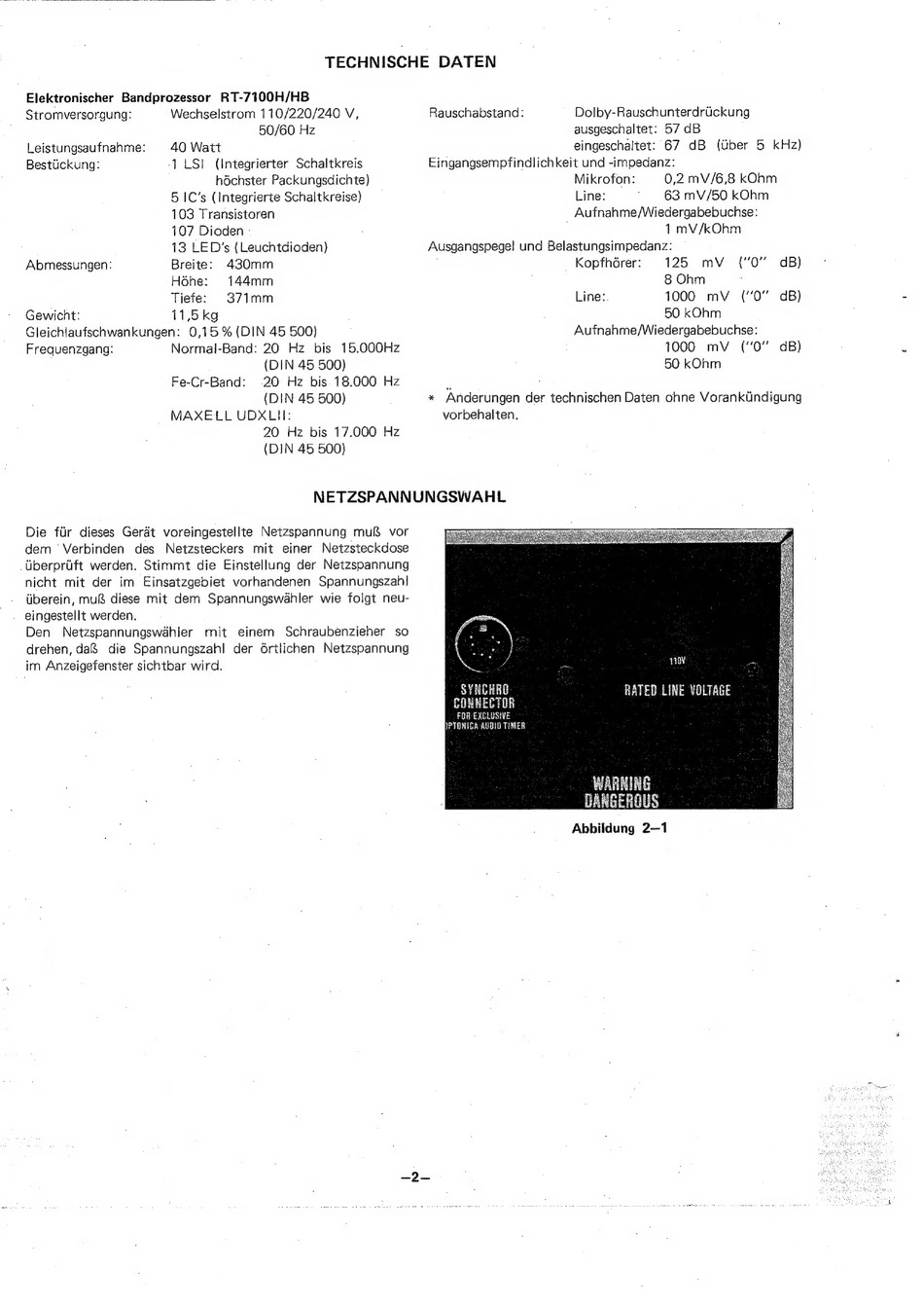

TECHNISCHE DATEN
Elektronischer Bandprozessor RT-7100H/HB
Stromversorgung: Wechselstrom 110/220/240 V,
50/60 Hz
Leistungsaufnahme: 40 Watt
Besttickung: -] LSI (Integrierter Schaltkreis
hdchster Packungsdichte)
5 IC's (integrierte Schaltkreise)
103 Transistoren
107 Dioden -
13 LED's (Leuchtdioden)
Abmessungen: Breite: 430mm
H6he: 144mm
Tiefe: 371mm
Gewicht: 11,5kg
Gleichlaufschwankungen: 0,15 % (DIN 45 500)
Frequenzgang: Normal-Band: 20 Hz bis 15.000Hz
(DIN 45 500)
Fe-Cr-Band: 20 Hz bis 18.000 Hz
(DIN 45 500)
MAXELL UDXLII:
20 Hz bis 17.000 Hz
(DIN 45 500)
Rauschabstand: Dolby-Rauschunterdrtickung
ausgeschaltet: 57 dB
eingeschaltet: 67 dB {iiber 5 kHz)
Eingangsempfindlichkeit und -impedanz:
Mikrofon: 0,2 mV/6,8 kOhm
Line: 63 mV/50 kOhm
Autfnahme/Wiedergabebuchse:
1mV/kOhm
Ausgangspege! und Belastungsimpedanz:
Kopfhérer: 125 mV_ (0" dB)
8 Ohm
Line:. 1000 mV (0" dB)
50 kOhm
Aufnahme/Wiedergabebuchse:
1000 mV ('0" dB)
50 kOhm
* Anderungen der technischen Daten ohne VorankUndigung
vorbehalten.
NETZSPANNUNGSWAHL
Die fur dieses Gerdét voreingestellte Netzspannung muf vor
dem 'Verbinden des Netzsteckers mit einer Netzsteckdose
_Uberpriift werden. Stimmt die Einstellung der Netzspannung
nicht mit der im Einsatzgebiet vorhandenen Spannungszah|
iiberein, mu diese mit dem Spannungswahler wie folgt neu-
eingestellt werden.
Den Netzspannungswéhler mit einem Schraubenzieher so
drehen, dal& die Spannungszahl der drtlichen Netzspannung
im Anzeigefenster sichtbar wird.
110
RATED LINE VOLTAGE
FOR-EXCLUSIVE
PPTONICA AUDIO TIMER
WARRING
DANGEROUS
Abbildung 2—1
