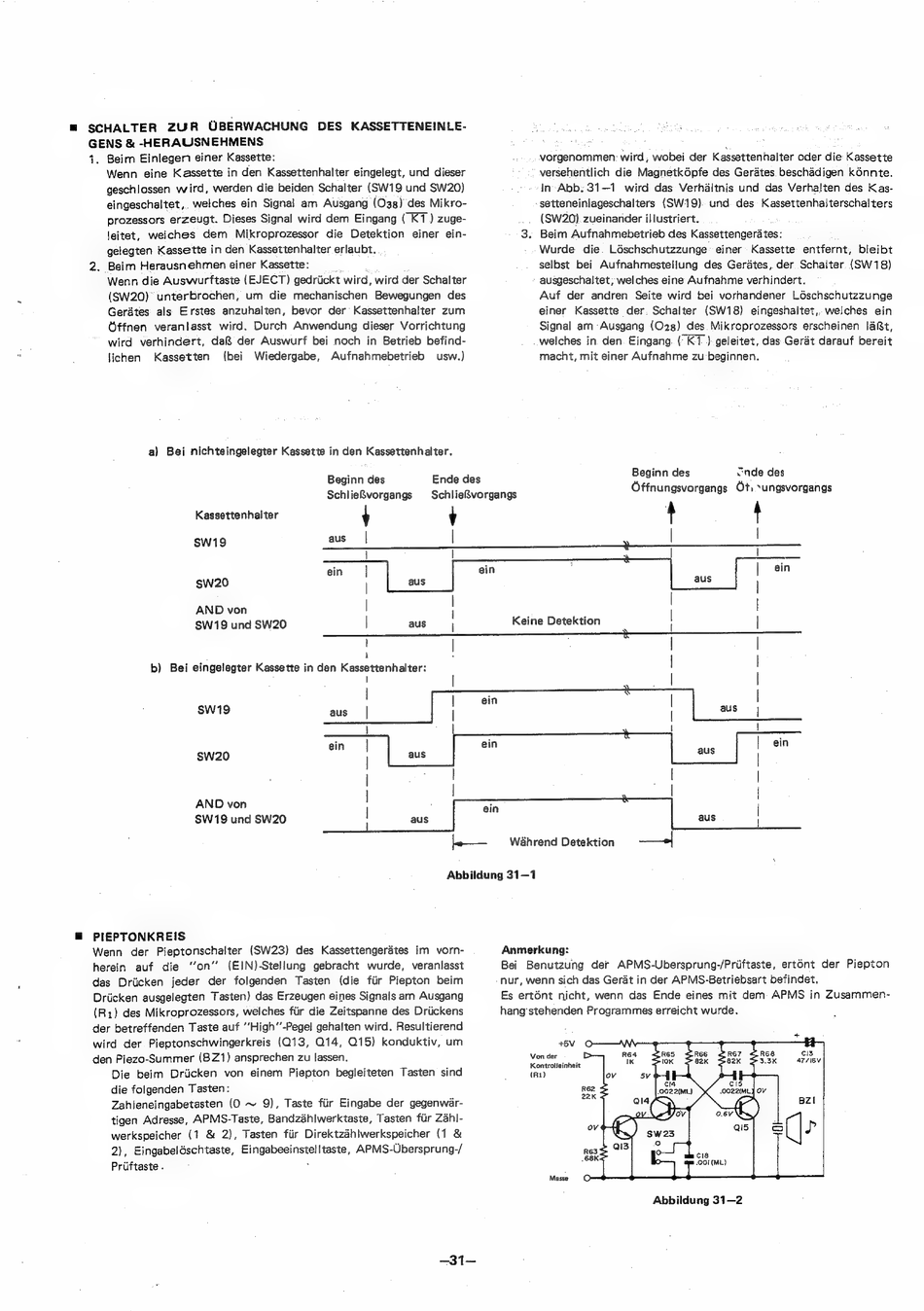

Sharp OPIONICA RT-7100H Serviceanleitung Seite 60

™ SCHALTER ZUR UBERWACHUNG DES KASSETTENEINLE-
GENS & -HERAUSNEHMENS
1. Beim Einlegen einer Kassette:
Wenn eine Kassette in den Kassettenhalter eingelegt, und dieser
geschlossen wird, werden die beiden Schalter (SW19 und SW20)
eingeschaltet,. welches ein Signal am Ausgang (O38) des Mikro-
prozessors erzeugt. Dieses Signal wird dem Eingang (KT ) zuge-
leitet, welches dem Mikroprozessor die Detektion einer ein-
gelegten Kassette in den Kassettenhalter erlaubt.
. Beim Herausnehmen einer Kassette:
Wenn die Auswurftaste (EJECT) gedriickt wird, wird der Schalter
(SW20) unterbrochen, um die mechanischen Bewegungen des
Gerates als Erstes anzuhalten, bevor der Kassettenhalter zum
Offnen verantasst wird. Durch Anwendung dieser Vorrichtung
wird verhindert, da& der Auswurf bei noch in Betrieb befind-
lichen Kassetten (bei Wiedergabe, Aufnahmebetrieb usw.)
a) Bei nichteingelegter Kassette in den Kassettenhalter.
Beginn des Ende des
SchlieRvorgangs SchlieBvorgangs
Kassettenhalter , y
vorgenommen: wird, wobei der Kassettenhalter oder die: Kassette
versehentlich die Magnetképfe des Gerates beschadigen. k6nnte.
In Abb: 31—1 wird das Verhaltnis und das Verhalten des Kas-
setteneinlageschalters {(SW19). und. des: Kassettenhalterschal ters
(SW20). zueinander illustriert.
3. Beim Aufnahmebetrieb des Kassettengerates:
Wurde die Léschschutzzunge einer Kassette entfernt, bleibt
selbst bei Aufnahmesteliung des Gerdtes, der. Schalter. (SW18)
ausgeschaltet, welches eine Aufnahme verhindert.
Auf der andren Seite wird bei vorhandener Léschschutzzunge
einer Kassette der. Schaiter (SW18) eingeshaitet,. welches ein
Signal am -Ausgang (O28) des Mikroprozessors erscheinen lat,
weiches in den. Eingang. (KT }-geleitet, das Gerat darauf bereit
macht, mit einer Aufnahme zu beginnen.
Beginn des nde des
Offnungsvorgangs Ot, sungsvorgangs
' t
sw19 aus »
| —
ein
ein
:
ein
sw20
aus
aus
AND von
SW19 und SW20 aus
Keine Detektion |
i
b) Bei eingelegter Kassette in den Kassettenhalter:
swi9 aus
sw20
ein
: |
AND von ein |
SW19 und SW20 aus aus |
Wahrend Detektion —+|
Abbildung 31—1
@ PIEPTONKREIS
Wenn der Pieptonschalter (SW23) des Kassettengeraétes im vorn-
herein auf die ''on'' (EIN)-Stellung gebracht wurde, veranlasst
das Driicken jeder der folgenden Tasten (die fiir Piepton beim
Driicken ausgelegten Tasten) das Erzeugen eines Signals am Ausgang
(R1) des Mikroprozessors, welches fiir die Zeitspanne des Driickens
der betretfenden Taste auf ''High''-Pegel gehalten wird. Resultierend
wird der. Pieptonschwingerkreis (Q13, Q14, Q15) konduktiv, um
den Piezo-Summer (BZ1) ansprechen zu lassen.
Anmerkung:
Bei Benutzung der APMS-Ubersprung-/Priftaste, ert6nt der Piepton
nur, wenn sich das Gerat in der APMS-Betriebsart befindet.
Es ertént nicht, wenn das Ende eines mit dem APMS in Zusarmmen-
hang'stehenden Programmes erreicht wurde.
Von der
Kontrolieinheit
{R1)
Abbildung 31—2
