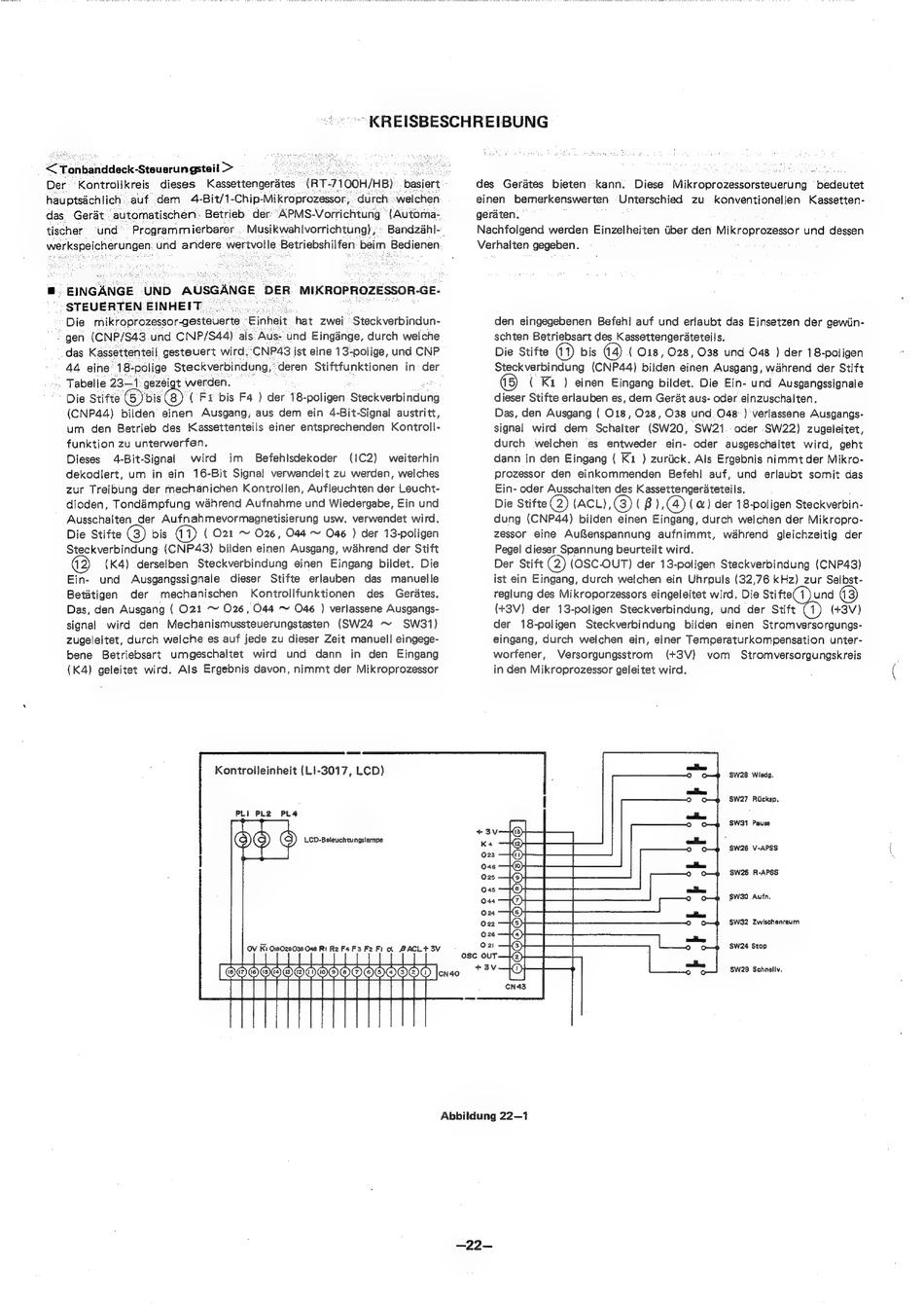

KREISBESCHREIBUNG
< "Lane lincidecke-Stauieeurientalt >
Der. Kontrolikreis dieses Rassstisndersies: °(RT-T100H/HB) basiert
hauptsdchlich auf dem 4-Bit/1-Chip-Mikroprozessor,. durch -welchen
das Gerdt automatischen. Betrieb der "APMS-Vorrichtung (Automa-
tischer' 'und Programmierbarer . Musikwahivorrichtung),
werkspeicherungen: und andere wertvolle Betriebshilfen: beim Bedienen
a EINGENGE. UND mUSGANGE 'DER MIKROPROZESSOR-GE-
STEVERTEN EINHEIT...
Die mikroprozessor-gesteuerte. Einheit- hat zwei "Steckverbindun-
"gen (CNP/S43.und CNP/S44): als Aus- und Eingange, durch welche
das Kassettenteil gesteuert wird, "CNP43 ist eine 13-polige, und CNP
44 eine 18-polige Steckverbindung, deren Stiftfunktionen in: der
Tabelle 23—1: gezeigt werden.
Die Stifte bis (8) (F1 bis F4 ) der 18. poligen Steckierbingung
(CNP44) bilden einen Ausgang; aus. dem ein 4-Bit-Signal austritt,
um den Betrieb des Kassettenteils einer entsprechenden Kontroll-
funktion zu unterwerfen.
Dieses 4-Bit-Signal wird im Befehlsdekoder (iC2) weiterhin
dekodiert, um in ein 16-Bit Signal verwandelt zu werden, welches
zur Treibung der mechanichen Kontrollen, Aufleuchten der Leucht-
dioden, Tondaémpfung wahrend Aufnahme und Wiedergabe, Ein und
Ausschalten der Aufnahmevormagnetisierung usw. verwendet wird.
Die Stifte (3) bis ( O21 ~ 026, O44 ~ O46 ) der 13-poligen
Steckverbindung (CNP43) bilden einen. Ausgang, wahrend der Stift
(K4) derselben Steckverbindung einen Eingang bildet. Die
Ein- und Ausgangssignale dieser Stifte erlauben das manuelle
Betaétigen der mechanischen Kontrolifunktionen des Gerates.
Das, den Ausgang ( O21 ~ 026, 044 ~ 046 ) verlassene Ausgangs-
signal wird den Mechanismussteuerungstasten (SW24 ~ SW31)
zugeleitet, durch welche es auf jede zu dieser Zeit manuel! eingege-
bene Betriebsart umgeschaltet wird und dann in den Eingang
(K4) geleitet wird. Als Ergebnis davon, nimmt der Mikroprozessor
PLI PL2 Pi
LCD-Beleuchtungslampe
OV Ki Ois0za038 O«s Ri R2 F4 F3 F2 Fi A SACL + 3V
Bandzahi-
Kontroileinheit (L1-3017, LCD) | ;
| P@OOOQGOOOOOOOQOOOOOD nao
des Geradtes bieten kann. Diese Mikroprozessorsteuerung bedeutet
einen bemerkenswerten Unterschied zu konventionellen Kassetten-
geraten.
Nachfolgend werden Ejinzelheiten ber den Mikroprozessor und dessen
Verhalten gegeben.
den eingegebenen Befehi auf und erlaubt das Einsetzen der gewiin-
schten Betriebsart des Kassettengerateteils.
Die Stifte G1) bis ( 018, 028, O38 und O48 ) der 18-poligen
Steckverbindung (CNP44) bilden einen Ausgang, wahrend der Stift
( Ki ) einen Ejingang bildet. Die Ein- und Ausgangssignale
dieser Stifte erlauben es, dem Gerat aus- oder einzuschalten.
Das, den Ausgang ( 018, 028, O38 und 048 ) verlassene Ausgangs-
signal wird dem Schalter (SW20, SW21. oder SW22) zugeleitet,
durch welchen es entweder ein- oder ausgeschaltet wird, geht
dann in den Eingang ( Ki ) zuriick., Als Ergebnis nimmtder Mikro-
prozessor den einkommenden Befeh! auf, und erlaubt somit das
Ein- oder Ausschalten des Kassettengerateteils.
Die Stifte (ACL), (3) ( B 1,4) ( @) der 18-poligen Steckverbin-
dung (CNP44) bilden einen Eingang, durch welchen der Mikropro-
zessor eine AuRenspannung aufnimmt, wahrend gleichzeitig der
Pegel dieser Spannung beurteilt wird.
Der Stift (2) (OSC-OUT) der 13-poligen Steckverbindung (CNP43})
ist ein Eingang, durch welchen ein Uhrpuls (32,76 kHz) zur Selbst-
regiung des Mikroporzessors eingeleitet wird, Die Stifte und
(+3V) der 13-poligen Steckverbindung, und der Stift (+3V)
der 18-poligen Steckverbindung bilden einen Stromversorgungs-
eingang, durch welchen ein, einer Temperaturkompensation unter-
worfener, Versorgungsstrom (+3V) vom Stromversorgungskreis
in den Mikroprozessor geleitet wird,
SW28 Wiedg.
$W27 Riicksp,
SW31 Pause
SW26 V-APSS.
SW25 R-APSS
SW30 Aufn,
SW32 Zwischenraum
SW24 Stop
SW29 Schaellv.
O9OOOO9OOOOOO |
SERRE RREREE
Abbildung 22—1
