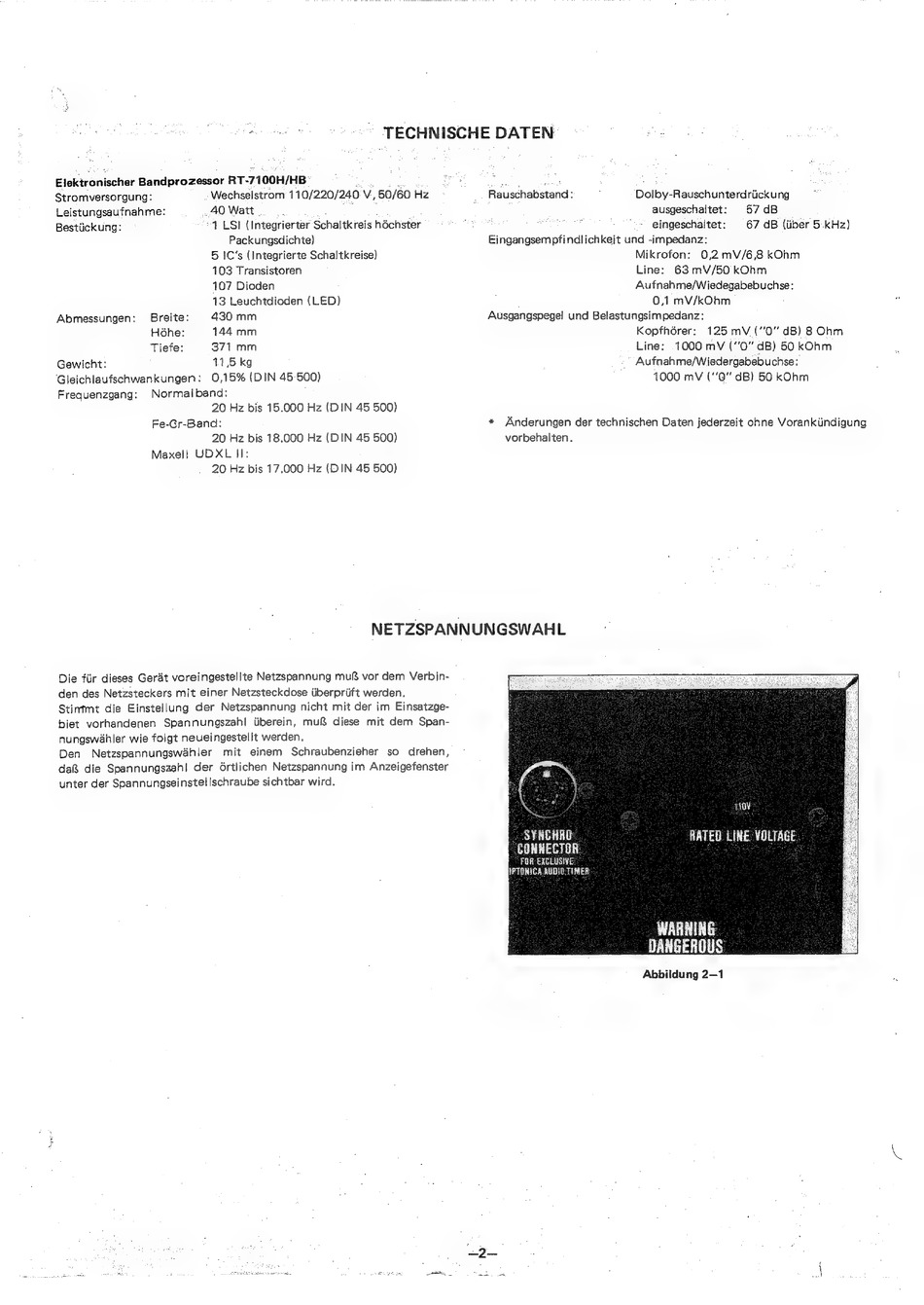

Sharp OPIONICA RT-7100H Serviceanleitung Seite 39

eo TECHNISCHE DATEN
20 Hz bis 17.000 Hz (DIN 45 500)
Rauschabstand : 'Dolby-Rauschunterdriickung
ausgeschaltet: 57 dB
eingeschaltet: 67 dB (tiber 5-kHz)
Eingangsempfindlichkejt und -impedanz:
Mikrofon: 0,2 mV/6,8 kOhm
Line: 63mV/50 kOhm
Aufnahme/Wiedegabebuchse:
0,1 mV/kOhm
Ausgangspegel und Belastungsimpedanz:
Kopfhérer: 125 mV ('0" dB) 8 Ohm
Line: 1000 mV ("0 dB) 50 kOhm
Aufnahme/Wiedergabebuchse:
1000 mV ("Q" dB) 50 kKOhm
* Anderungen der technischen Daten jederzeit ohne Vorankiindigung
vorbehalten.
NETZSPANNUNGSWAHL
den des Netzsteckers mit einer Netzsteckdose tiberpriift werden.
nungswahler wie folgt neueingestellt werden.
unter der Spannungseinstel Ischraube sichtbar wird.
OW:
"SYNCHRO
"CONNECTOR =
FOR EXCLUSIVE : A
PPTONICA AUDIOTIMERS | '
-AATED LINE VOLTAGE.
WARNING =
DANGEROUS
Abbildung 2—1
