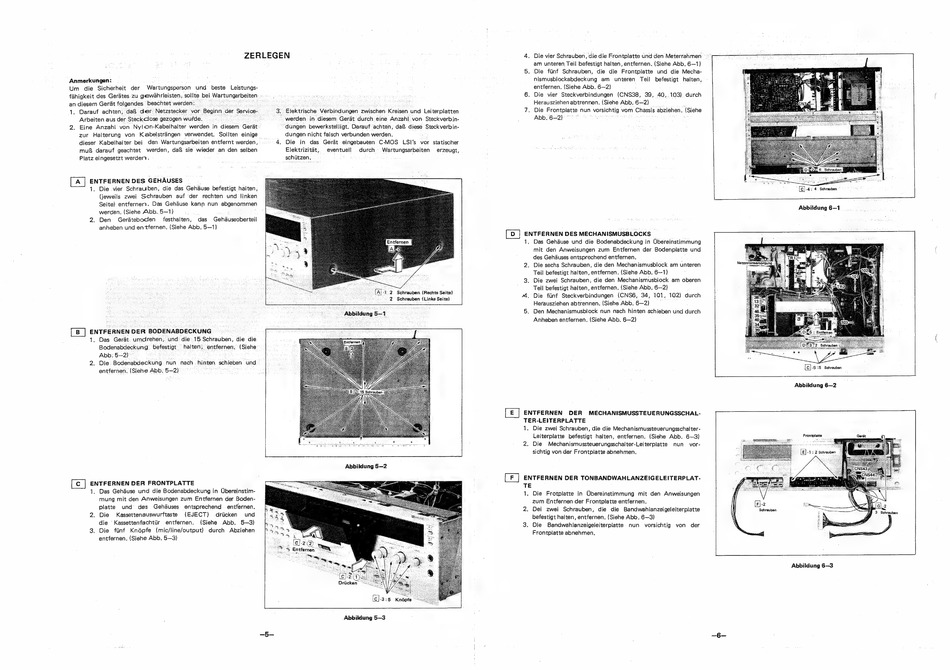

Sharp OPIONICA RT-7100H Serviceanleitung Seite 41

ZERLEGEN
Anmerkungen:
Um die Sicherheit der Wartungsperson und beste Leistungs-
fahigkeit des Gerates zu gewahrleisten, sollte bei Meal oul elton :
an diesem Gerat folgendes beachtet werden: : ae
Darauf achten, da& der Netzstecker vor Beginn der Service- 1.
2.
Arbeiten aus der Steck close gezogen wurde.
Eine Anzahl von Nylon-Kabelhalter werden in diesem Gerat
zur Halterung von Kabelstrangen verwendet. Sollten einige
dieser Kabelhalter bei den Wartungsarbeiten entfernt werden,
mu darauf geachtet werden, daf§ sie wieder an den selben
Platz eingesetzt werden.
ENTFERNEN DES GEHAUSES
1. Die vier Schrauben, die das Gehduse befestigt halten,
(jeweils zwei Schrauben auf der rechten und linken
Seite) entfernen. Das Gehduse kann nun abgenommen
werden. (Siehe Abb. 5—1)
2. Den Gerdteboden festhalten, das Gehauseoberteil
anheben und entfernen. (Siehe Abb. 5—1)
ENTFERNEN DER BODENABDECKUNG |
1. Das Ger&t. umdrehen, und die 15 Schrauben, die die
Bodenabdeckung petestigt: halten, entfernen. (Sieha
Abb. 5—2) :
2. Die Bodenabdeckung nun nach hinten. schieben und
entfernen. (Siehe Abb. 5—2) fea
ENTFERNEN DER FRONTPLATTE
1. Das Gehduse und die Bodenabdeckung in Ubereinstim-
mung mit den Anweisungen zum Entfernen der Boden-
platte und' des Gehduses entsprechend entfernen.
2. Die Kassettenauswurftaste (EJECT) -driicken und
die Kassettenfachtiir entfernen. (Siehe Abb, 5—3)
3. Die fiinf Kndépfe (mic/line/output) durch Abziehen
entfernen. (Siehe Abb, 5—3)
Elektrische Verbindungen zwischen Kreisen und Leiterplatten
werden in diesem. Gerat durch eine. Anzahl. von. Steckverbin-
dungen bewerkstelligt. Darauf achten, da& diese Steckverbin-
dungen nicht falsch verbunden werden.
Die in das Geraét eingebauten C-MOS LSI's vor statischer
Elektrizitat, eventuell durch Wartungsarbeiten erzeugt,
schitzen. :
Entfernen
AR
Al-1 2. Schrauben. (Rechte Seite)
2. Schrauben (Linke Seite)
Abbildung 5—1
Abbildung 5—2
Abbildung 5-3
4. Die vier Schrauben, die die Frontplatte und den Meterrahmen: ©
am unteren Teil befestigt halten, entfernen. (Siehe Abb. 6—1)
5. Die fiinf Schrauben, die die Frontplatte und die Mecha-
nismusblockabdeckung am unteren Teil befestigt halten,.
entfernen. (Siehe Abb. 6—2)
6. Die vier Steckverbindungen (CNS38, 39, 40,.103) durch
Herausziehen abtrennen. (Siehe Abb. 6—2)
7. Die Frontplatte-nun vorsichtig vom Chassis abziehen. (Siehe
Abb. 6—2) :
ENTFERNEN DES MECHANISMUSBLOCKS
1. Das Gehause und die Bodenabdeckung in Ubereinstimmung
mit den Anweisungen zum Entfernen der Bodenplatte und
des Gehduses entsprechend entfernen.
2. Die sechs Schrauben, die den Mechanismusblock am unteren
Teil befestigt halten, entfernen. (Siehe Abb. 6—1)
3. Die zwei Schrauben,; die den Mechanismusblock am oberen
Teil befestigt halten, entfernen. (Siehe Abb, 6—2)
+4. Die fiinf Steckverbindungen (CNS6, 34, 101, 102) durch
Herausziehen abtrennen. (Siehe Abb, 6—2)
5. Den Mechanismusblock nun nach hinten schieben und durch
Anheben entfernen. (Siehe Abb. 6—2)
ENTFERNEN DER MECHANISMUSSTEUERUNGSSCHAL-
TER-LEITERPLATTE
1. Die zwei Schrauben, die die Mechanismussteuerungsschalter-
Leiterplatte befestigt halten, entfernen. (Siehe Abb. 6—3)
2. Die Mechanismussteuerungsschalter-Leiterplatte nun vor-
sichtig von der Frontplatte abnehmen.
_ LF] ENTFERNEN DER TONBANDWAHLANZEIGELEITERPLAT-
TE
1. Die Frotplatte in Ubereinstimmung mit den Anweisungen
zum Entfernen der Frontplatte entfernen.
2. Dei zwei Schrauben, die die Bandwahlanzeigeleiterplatte
befestigt halten, entfernen. (Siehe Abb. 6—3)
3. Die Bandwahlanzeigeleiterplatte nun vorsichtig von der
Frontplatte abnehmen.
Abbildung 6—1
+8 :5 Schrauben
Abbildung 6—2
Frontplatte
Abbildung 6—3
