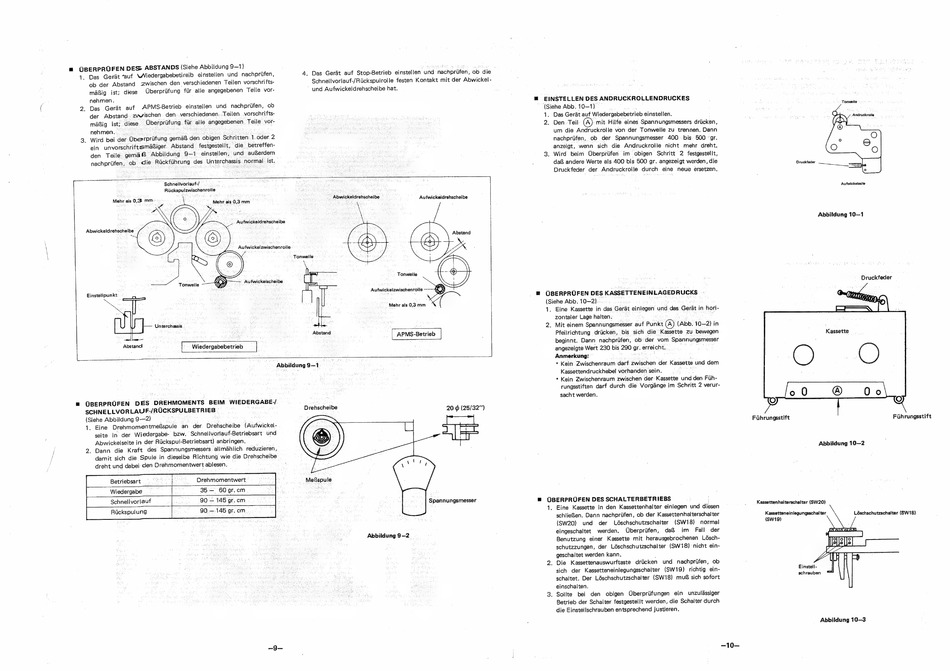

Sharp OPIONICA RT-7100H Serviceanleitung Seite 44

Schnellvorlauf-/
lckepulammecnenraile
Mehr als 0,3 mm. : Mehr als 0,3 mm
_ Aufwickeldrehscheibe
Abwickeldrehscheibe :
Aufwickelzwischenrolle
Tonwelle eM arent
Einstellpunkt
Unterchassis
Wiedergabebetrieb
Abstand
Abwickeldrehscheibe Aufwickeldrehscheibe
Abstand
Tonwelle
\
Tonwelle
Aufwickelzwischenrolle
Mehr als 0,3 mm a
Abstend APMS-Betrieb |
Abbildung 9—1
(Siehe Abbildung 9—2)
Drehmomentwert
35 — 60g9r.cm
90 — 145 gr.cm
90 —145 gr.cm _
Betriebsart
Wiedergabe
Schnell vorlauf
Riickspulung
Drehscheibe 20 @ (25/32")
"i
Me@spule
Spannungsmesser
Abbildung 9-2
@ EINSTELLEN DES ANDRUCKROLLENDRUCKES
(Siehe Abb. 10-1}
1. Das Gerat auf Wiedergabebetrieb einstellen.
2. Den. Teil (A) mit Hilfe eines Spannungsmessers driicken,
um die Andruckrolle von der Tonwelle zu trennen. Dann
nachpriifen, ob der Spannungsmesser 400: bis 500 gr.
anzeigt, wenn sich die Andruckrolle nicht mehr dreht.
3. Wird beim Uberpriifen im obigen Schritt 2 festgestellt,
daf& andere Werte als 400 bis 500 gr. angezeigt werden, die
Druckfeder der Andruckrolle durch eine neue ersetzen.
(Siehe Abb, 10—2)
Anmerkung: j
* Kein. Zwischenraum darf zwischen der Kassette und dem
Kassettendruckhebel vorhanden sein.
= UBERPRUFEN DES SCHALTERBETRIEBS
1. Eine Kassette in den Kassettenhalter einlegen und liken
schlieRen. Dann nachpriifen, ob der Kassettenhalterschal ter
(SW20) und der Léschschutzschalter (SW18) normal
eingeschaltet werden. Uberpriifen,
da& im Fall der
Benutzung einer Kassette mit herausgebrochenen Lésch-
schutzzungen, der Ldschschutzschalter
(SW18) nicht ein-
geschaltet werden kann.
—10—
Tonweile
_Andruckrotle :
Druckfeder
Aufwickelseite
Abbildung 10—1
Druckfeder
Kassette.
Abbildung 10—2
Kassettenhalterschalter (SW20)
Kassetteneiniegungsschalter Ldschschutzschalter (SW18)
(Sw19)
Einstell-
schrauben
Abbildung 10~3
