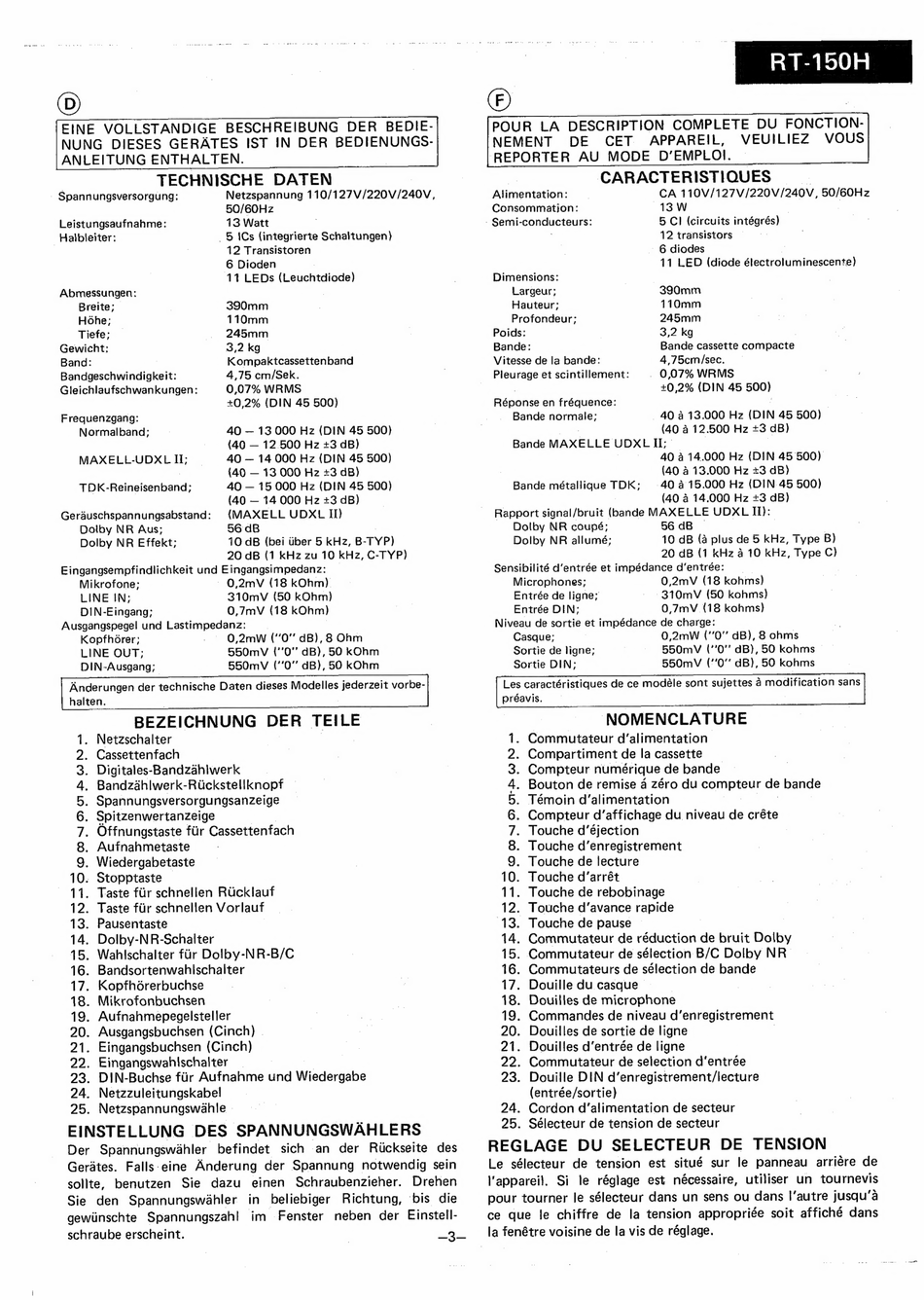

TECHNISCHE DATEN
- Spannungsversorgung: Netzspannung 110/127V/220V/240V,
50/60Hz
Leistungsaufnahme: 13 Watt
Halbleiter: 5 ICs (integrierte Schaltungen)
| | 12 Transistoren
6 Dioden ;
11 LEDs (Leuchtdiode)
Abmessungen:
Breite; | 390mm
Hohe; 110mm
Tiefe; 245mm
Gewicht: 3,2 kg
Band: Kompaktcassettenband
ean daesenaiiatacee: 4,75 cm/Sek.
Gleichlaufschwankungen: 0,07% WRMS
+0,2% (DIN 45 500)
Frequenzgang:
Normalband; | 40 — 13 000 Hz (DIN 45 500)
| (40 — 12 500 Hz +3 dB)
MAXELL-UDXL IH; | 40 — 14 000 Hz (DIN 45 500)
: (40 — 13 000 Hz +3 dB)
TDK-Reineisenband; 40 — 15 000 Hz (DIN 45 500)
(40 — 14 000 Hz +3 dB)
Gerauschspannungsabstand: (MAXELL UDXL II)
Dolby NR Aus; 56 dB
Dolby NR Effekt; 10 dB (bei tiber 5 kHz, B- TYP)
20 dB (1 kHz zu 10 kHz, C-TYP)
Eingangsempfindlichkeit und Eingangsimpedanz:
Mikrofone; — 0,2mvV (18 kOhm)
LINE IN; 310mvV (50 kOhm)
DIN-Eingang; 0,7mvV (18 kOhm)
Ausgangspegel und Lastimpedanz: .
Kopfhorer; _ O,2mw ("0" dB), 8 Ohm
LINE OUT; 550mvV (''0"' dB), 50 kOhm
DIN-Ausgang; 550mvV (''0'" dB), 50 kOhm
halten.
BEZEICHNUNG DER TEILE
Netzschalter
Cassettenfach
Digitales-Bandzahlwerk )
Bandzahlwerk-Ruckstellknopf
Spannungsversorgungsanzeige
Spitzenwertanzeige
Offnungstaste fir Cassettenfach
Aufnahmetaste
Wiedergabetaste
10. Stopptaste |
11. Taste fur schnellen RUcklauf
12. Taste fiir schnellen Vorlauf
13. Pausentaste
14. Dolby-NR-Schalter
15. Wahlschalter fur Doloy-NR-B/C
16. Bandsortenwahischalter
17. Kopfhérerbuchse _
18. Mikrofonbuchsen
19. Aufnahmepegelsteller
20. Ausgangsbuchsen (Cinch) .
21. Eingangsbuchsen (Cinch)
22. Eingangswahlschalter | |
23. DIN-Buchse fiir Aufnahme und Wisdermabe
24. Netzzuleitungskabel!
25. Netzspannungswahle ©
EINSTELLUNG DES SPANNUNGSWAHLERS
Der Spannungswahler befindet sich an der Riickseite des
Gerates. Falls-eine Anderung der Spannung notwendig sein
sollte, benutzen
Sie dazu einen
Schraubenzieher. Drehen
Sie den
Spannungswahler
in beliebiger
Richtung, 'bis die
gewiinschte
Spannungszah|
im Fenster
neben der Einstell-
schraube erscheint.
| a
oe
RT-150H
CARACTERISTIQUES _
Alimentation: CA 110V/127V/220V/240V, 50/60Hz
Consommation: 13 W
- Semi-conducteurs: 5 Cl (circuits intégrés)
12 transistors |
. 6 diodes
11 LED (diode siechoiuainetsne
Dimensions: | |
Largeur; 390mm
Hauteur; 110mm
Profondeur; 245mm
Poids: | 3,2 kg
Bande: Bande cassette compacte
Vitesse de la bande: 4,75cm/sec.
Pleurage et scintillement: . 0,07% WRMS
+0,2% (DIN 45 500)
Réponse en fréquence: ; |
Bande normale; 40 4 13.000 Hz (DIN 45 500)
(40 a 12.500 Hz +3 dB)
Bande MAXE LLE UDXL I;
40 4 14.000 Hz (DIN 45'500)
(40 4 13.000 Hz +3 dB)
Bande métallique TDK; 40 a415.000 Hz (DIN 45 500)
(40 a 14.000 Hz +3 dB)
Rapport signal/bruit (bande MAXELLE UDXL II):
Dolby NR coupé: 56 dB |
Dolby NR allumé; 10 dB (a plus de 5 kHz, Type B)
20 dB (1 kHz a 10 kHz, Type C)
Sensibilité d'entrée et impédance d'entrée:
Microphones; 0,2mV (18 kohms)
Entrée de ligne; ~ -310mV (50 kohms)
Entrée DIN; 0,7mV (18 kohms)
Niveau de sortie et impédance de charge:
Casque; 3 0,2mW ('0"' dB), 8 ohms
Sortie de ligne; | 550mV {0 dB), 50 kohms
Sortie DIN; 550mV ('0'' dB), 50 kohms
Les caractéristiques de ce modéle sont sujettes a modification sans
préavis.
NOMENCLATURE
Commutateur d'alimentation
Compartiment de la cassette
Compteur numérique de bande
Bouton de remise a zéro du compteur de bande
Témoin d'alimentation
Compteur d'affichage du niveau de créte
Touche d'éjection |
Touche d'enregistrement
Touche de lecture
10. Touche d'arrét
11. Touche de rebobinage
12. Touche d'avance rapide
13. Touche de pause ©
14. Commutateur de réduction de bruit Dolby
15. Commutateur de sélection B/C Dolby NR-
16. Commutateurs de sélection de bande
17. Douille du casque
18. Douilles de microphone
19. Commandes de niveau d'enregistrement
20. Douilles de sortie de ligne |
21. Douilles d'entrée de ligne
22. Commutateur de selection d'entrée
23. Douille DIN d'enregistrement/lecture
(entrée/sortie)
24. Cordon d'alimentation de secteur
25. Sélecteur de tension de secteur
REGLAGE DU SELECTEUR DE TENSION
De ae ee aie
la fenétre voisine de la vis de réglage.
