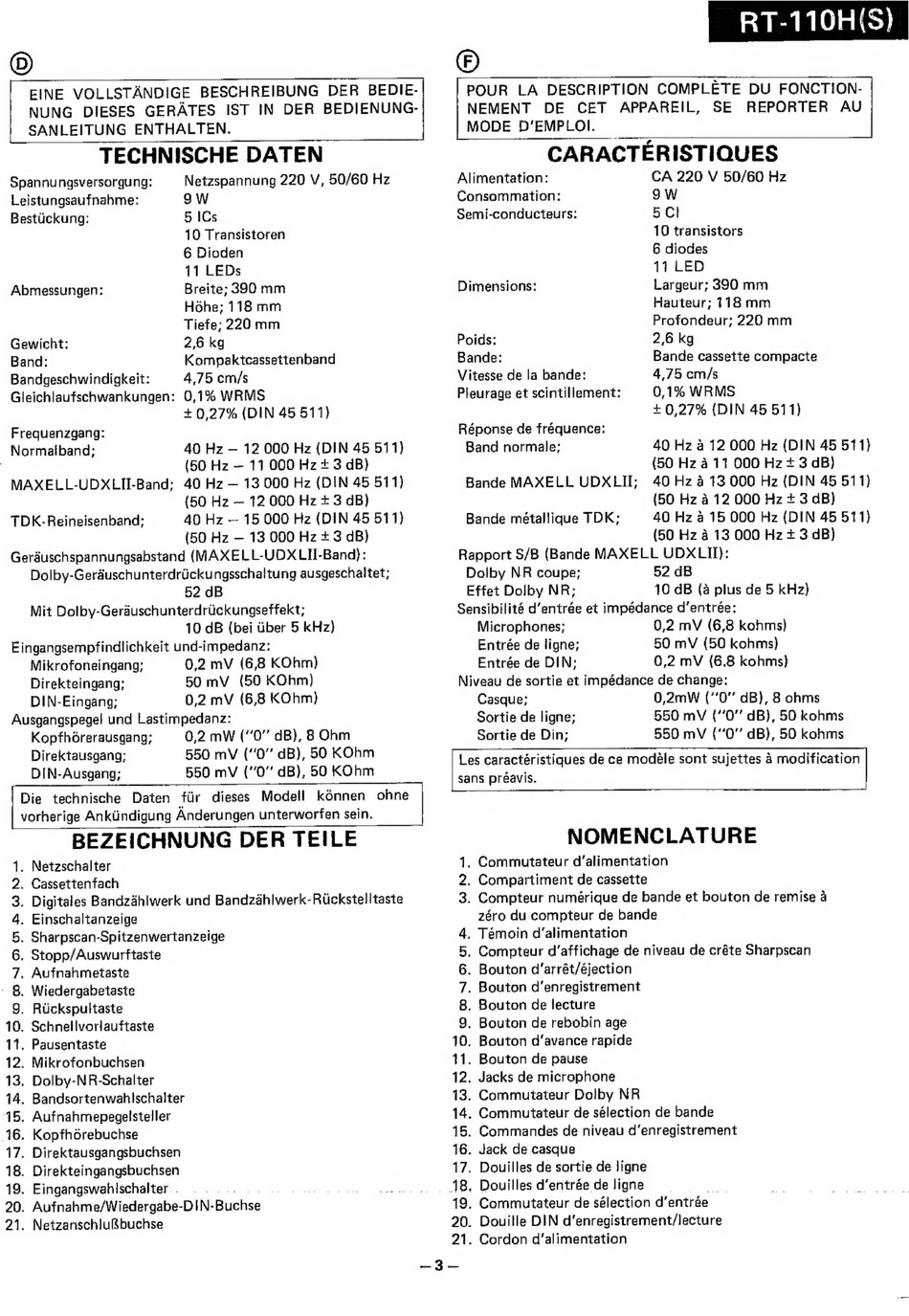

TECHNISCHE DATEN
10 Transistoren
6 Dioden
11 LEDs
Abmessungen:
Breite; 390 mm
Hohe; 118 mm
Tiefe; 220 mm
Gewicht:
2,6 kg
Band:
Kompaktcassettenband
Bandgeschwindigkeit:
4,75 cm/s
Gleichlaufschwankungen:
0,1% WRMS
+ 0,27% (DIN 45 511)
Frequenzgang:
Normatband;
40 Hz — 12 000 Hz (DIN 45 511)
|
(50 Hz — 11 000 Hz + 3 dB)
MAXELL-UDXLII-Band;
40 Hz — 13 000 Hz (DIN 45 511}
(50 Hz — 12 000 Hz + 3 dB)
40 Hz — 15 000 Hz (DIN 45 511)
(50 Hz — 13 000 Hz + 3 dB)
Gerauschspannungsabstand (MAXELL-UDXLII-Band)}:
Dolby-Geraduschunterdriickungsschaltung ausgeschailtet;
52 dB
Mit Dolby-Geraduschunterdritckungseffekt;
10 dB (bei tiber 5 kHz)
Eingangsempfindlichkeit und-impedanz:
Mikrofoneingang;
0,2 mV (6,8 KOhm)
Direkteingang;
50 mV
(50 KOhm)
TDK-Reineisenband;
BEZEICHNUNG DER TEILE
. Netzschalter
. Cassettenfach
. Digitales Bandzahlwerk und Bandzahlwerk-Ruckstelltaste
. Einschaltanzeige
. Sharpscan-Spitzenwertanzeige
. Stopp/Auswurftaste
. Aufnahmetaste
. Wiedergabetaste
. Rickspultaste
10. Schnellvoriauftaste
11, Pausentaste
12. Mikrofonbuchsen
13, Dolby-NR-Schalter
14. Bandsortenwahtschalter
15. Aufnahmepegelsteller
16. Kopfhorebuchse
17. Direktausgangsbuchsen
18. Direkteingangsbuchsen
19. Eingangswahischalter.
2.
20. Aufnahme/Wiedergabe-DIN-Buchse
21. Netzanschlubuchse
oOmon
Om
WH
RT-110H(S)
©
POUR
LA DESCRIPTION
COMPLETE
DU FONCTION-
NEMENT
DE
CET
APPAREIL,
SE
REPORTER
AU
MODE D''EMPLOI.
CARACTERISTIQUES
CA 220 V 50/60 Hz
Alimentation:
Consommation:
OW
Semi-conducteurs:
5 CI
10 transistors
6 diodes
11 LED
Dimensions:
Largeur; 390 mm
Hauteur; 118 mm
Profondeur; 220 mm
Poids:
2,6 kg
Bande:
Bande cassette compacte
Vitesse de la bande:
4,75 cm/s
Pleurage et scintillement:
0,1% WRMS
+ 0,27% {DIN 45 511)
Réponse de fréquence:
Band normale;
40 Hz 4 12 000 Hz (DIN 45 511}
(50 Hz 411 000 Hz + 3 dB)
Bande MAXELL UDXLII;
40Hz 4 13 000 Hz (DIN 45 511}
(50 Hz a 12 000 Hz + 3 dB)
40 Hz a 15 000 Hz (DIN 45 511)
(50 Hz a 13 000 Hz +3 dB)
Rapport $/B (Bande MAXELL UDXLII}:
Dolby NR coupe;
52 dB
Effet Dolby NR;
10 dB (a plus de 5 kHz)
Sensibilité d'entrée et impédance d'entrée:
Microphones;
0,2 mV (6,8 kohms)}
Entrée de ligne;
50 mV (50 kohms)
Entrée de DIN:
0,2 mV (6.8 kohms}
Niveau de sortie et impédance de change:
Casque;
0,2mW ('0 dB), 8 ohms
Sortie de ligne;
550 mV ("0" dB), 50 kohms
Sortie de Din;
550 mV ("0" dB), 50 kohms
Bande métallique TDK;
Les caractéristiques de ce modéle sont sujettes 4 modification
sans préavis.
NOMENCLATURE
. Commutateur d'alimentation
. Compartiment de cassette
. Compteur numérique de bande et bouton de remise a
zéro du compteur de bande
. Témoin d'alimentation
. Compteur d'affichage de niveau de créte Sharpscan
. Bouton d'arrét/éjection
QN—
. Bouton de lecture
. Bouton de rebobin age
. Bouton d'avance rapide
4
5
6
7. Bouton d'enregistrement
8B
9
10
11. Bouton de pause
12. Jacks de microphone
13. Commutateur Dolby NR
14. Commutateur de sélection de bande
15. Commandes de niveau d'enregistrement
16, Jack de casque
17. Douilles de sortie de ligne
48,
Douillesd'entrée de ligne
19. Commutateur de sélection d'entrée
20. Douitle DIN d'enregistrement/lecture
21. Cordon d'alimentation
