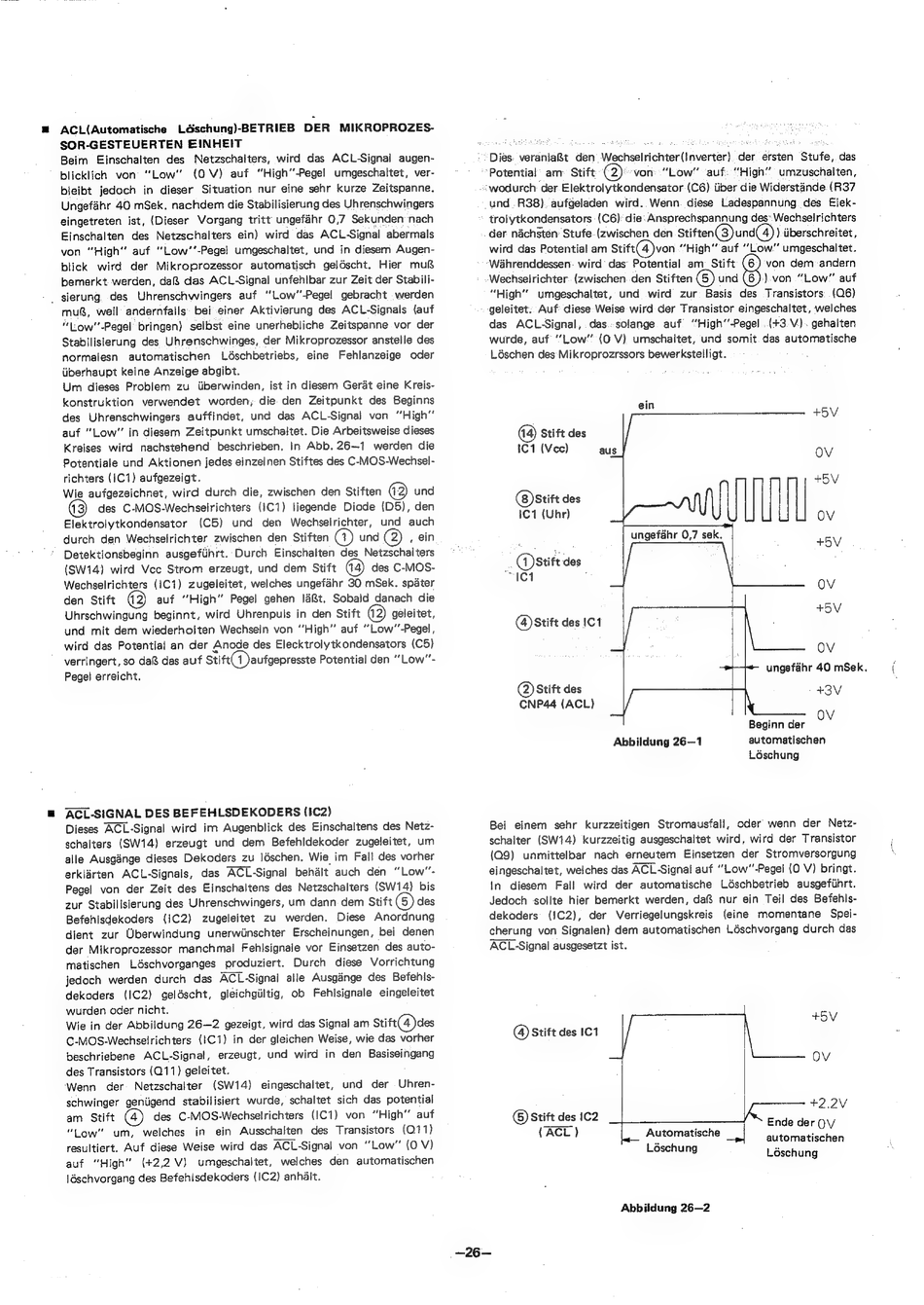

Sharp OPIONICA RT-7100H Serviceanleitung Seite 55

SOR-GESTEUERTEN EI!INHEIT
Beim Ejinschalten des Netzschalters, wird das ACL-Signal augen-
blicklich von
"Low" (QV)
auf "High''-Pege!
umgeschaltet, ver-
bleibt jedoch
in dieser
Situation nur eine sehr kurze Zeitspanne.
Ungefahr 40 mSek. nachdem die Stabilisierung des Uhrenschwingers
eingetreten ist, (Dieser Vorgang tritt ungefaéhr 0,7 Sekunden nach
Einschalten des Netzschalters ein) wird das ACL-Signal abermals
von "High" auf "Low''-Pegel umgeschaltet, und in diesem Augen-
blick wird der Mikroprozessor automatisch geldscht. Hier mu
bemerkt. werden, da& das ACL-Signal unfehibar zur Zeit der Stabili-
_ sierung. des Uhrenschwingers auf "Low'-Pegel gebracht werden
mu8, weil andernfalis: bei einer Aktivierung des ACL-Signals {auf
"Low''-Pegel bringen) selbst eine unerhebliche Zeitspanne vor der
Stabilisierung des Uhrenschwinges, der Mikroprozessor anstelle des
normalesn automatischen Léschbetriebs, eine Fehlanzeige oder
tiberhaupt keine Anzeige abgibt.
Um dieses Problem zu tiberwinden, ist in diesem Gerat eine Kreis-
konstruktion verwendet worden, die den Zeitpunkt des Beginns
des Uhrenschwingers auffindet, und das ACL-Signal von 'High'
auf "Low" in diesem Zeitpunkt umschaitet. Die Arbeitsweise dieses
Kreises wird nachstehend beschrieben, In Abb. 26—1 werden die
Potentiale und Aktionen jedes einzelnen Stiftes des C-MOS-Wechsel-
richters (1C1) aufgezeigt.
Wie aufgezeichnet, wird durch die, zwischen den Stiften @2 und
des C-MOS-Wechselrichters (iC1) liegende Diode (D5), den
Elektrolytkondensator (C5) und den Wechselrichter, und auch
durch den Wechselrichter zwischen den Stiften @) und @ , ein
Detektionsbeginn ausgefuhrt. Durch Einschalten des Netzschalters
(SW14) wird Vec Strom erzeugt, und dem Stift des C-MOS-
Wechselrichters (1C1) zugeleitet, welches ungefahr 30 mSek. spater
den Stift auf "High" Pegel gehen !a@t. Sobald danach die
Uhrschwingung beginnt, wird Uhrenpuls in den Stift 2) geleitet,
und mit dem wiederholten Wechseln von ''High" auf 'Low''-Pegel,
wird das Potential an der Anode des Elecktrolytkondensators (C5)
verringert, so da das auf stift(1 Jaufgepresste Potential den "'Low"-
Pegel erreicht.
ACL-SIGNAL DES BEFEHLSDEKODERS (IC2)
"Potential: am: Stift
'wodurch der Elektrolytkondensator (C6). tiber die Widerstande:(R37
_und R38) aufgeladen wird. Wenn. diese Ladespannung. des Elek-
Dies. verania&t den Wechselrichter(!nverter). der ersten Stufe,. das
von: "Low! -auf. "High" umzuschalten,
trolytkondensators (C6) die. Ansprechspannung des: Wechselrichters
der nachsten: Stufe (zwischen den Stiften und )} iberschreitet,
wird das Potential am Stift(4)von "High" auf 'Low." umgeschaltet.
Wahrenddessen. wird das Potential. am_Stift von dem: andern
Wechselrichter (zwischen den Stiften und (6):). von "Low" auf
"High umgeschaltet, und wird zur Basis des Transistors (Q6)
geleitet: Auf diese Weise wird der Transistor eingeschaltet, welches
das ACL-Signal,.das..solange auf ''High''-Pegel.. (+3.V).. gehalten
wurde, auf ''Low'' (0 V) umschaltet, und somit. das automatische
Ldschen des Mikroprozrssors bewerkstelligt.
ein
+5V
Stift des
1C1 (Vec) aus OV
+5V
(8)Stift des
1C1 (Uhr) OV
ungefahr 0,7 sek. +5V
@stitt des
~1C1 ,
OV
+5V
G)Stift des 1C1
OV
—»—-- ungefahr 40 mSek.
@)Stift des = +3V
CNP44 (ACL)
OV
Beginn der
automatischen
Loéschung
Abbildung 26—1
Bei einem sehr kurzzeitigen Stromausfall, oder wenn der Netz-
schalter (SW14) kurzzeitig ausgeschaltet wird, wird der Transistor
(Q9) unmittelbar nach erneutem Ejinsetzen der Stromversorgung
eingeschaltet, welches das ACL-Signal auf "Low''-Pegel (O V) bringt.
In diesem Fall wird der automatische Léschbetrieb ausgefiihrt.
Jedoch sollte hier bemerkt werden, da@ nur ein Teil des Befehls-
dekoders (1C2), der Verriegelungskreis (eine momentane Spei-
cherung von Signalen) dem automatischen Léschvorgang durch das
ACL-Signal ausgesetzt ist.
+5V
@) Stift des 1C1
OV
+2.2V
© Stift des 1C2 tenes
ee
OV
(ACL ) Automatische
Léschung
automatischen
Loschung
Abbildung 26—2
