Sharp OPIONICA RT-7100H Serviceanleitung Seite 50

1.
"9.
Kristallschwinger
$0101-A, $O101-B
Wiedergabebetrieb
Oszilloskop
Réhrenvoltmeter

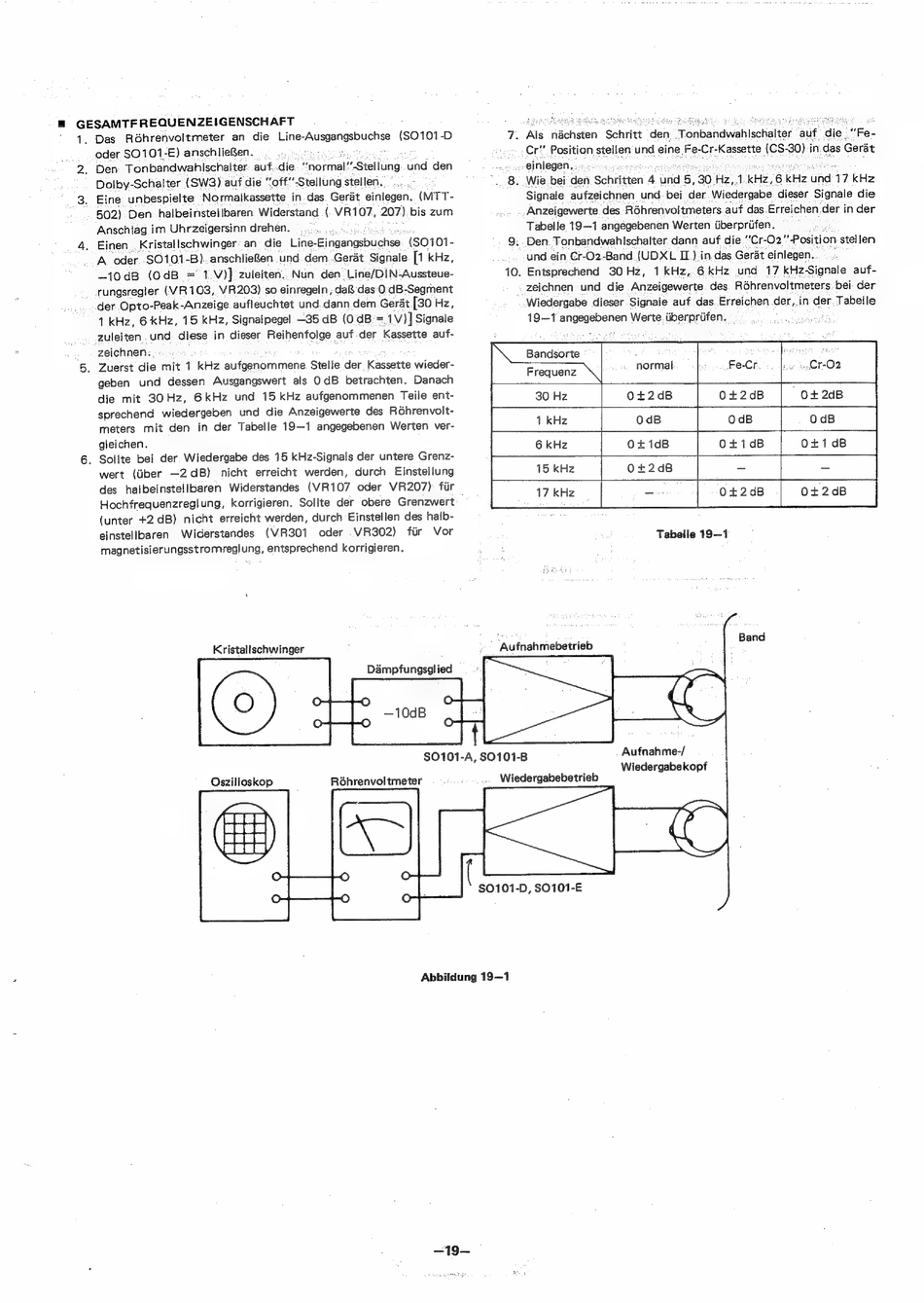

Abbildung 19—1
10.
. Als nachsten Schritt den. Tonbandwahischalter auf die "Fe-
Cr" Position stellen-und eine. Fe-Cr-Kassette (CS-30)-in.das Gerat
einlegen,
. Wie.bei den Schritten 4 ond 6 30. Hz, 4 kHz, 6 kHz uae. 7 kHz
Signale aufzeichnen und bei der Wiedergabe. dieser Signale die
_Anzeigewerte des Réhrenvoltmeters. auf das Erreichen der in der
Tabelle 19—1 angegebenen Werten iiberpriifen.
. Den. Fonbandwahischalter dann auf die."'Cr- 02""Position. stellen
und_ein Cr-O2-Band (UDXL IL.).in das Gerat einlegen.
Entsprechend 30 Hz, 1 kHz,.6.kHz und 17 kHz-Signale auf-
zeichnen und die Anzeigewerte des Réhrenvoltmeters-bei- der
Wiedergabe dieser Signaie auf das..Erreichen der,.in der, Tabelle
19-1 aligeaoeran Werte iiberpriifen.
Bandsorte
Frequenz
30 Hz
Aufnahmebetrieb
Tabelle 19—1
Band
Aufnahme-/
Wiedergabekopf
$0101-D, $O101-E
