4.5.3 Austauschen des Heizelements

STELLEN SIE SICHER, DASS DIE NETZSTROMVERSORGUNG GETRENNT IST.
Die beiden Heizelemente sind in einem Schutzkäfig installiert. Sie werden getrennt
ausgebaut, müssen aber paarweise ausgetauscht werden. ENTFERNEN SIE ZUERST
DIE OBERE SCHUTZVORRICHTUNG.
Vorgehensweise beim Austausch
1. Entfernen Sie die obere Abdeckung/obere Schutzvorrichtung/vordere Schutzvorrichtung/beide seitlichen
Schutzvorrichtungen.
2. Trennen Sie die elektrischen Anschlüsse der oberen und unteren Heizung und ziehen Sie den Stecker
des Thermoelements heraus.

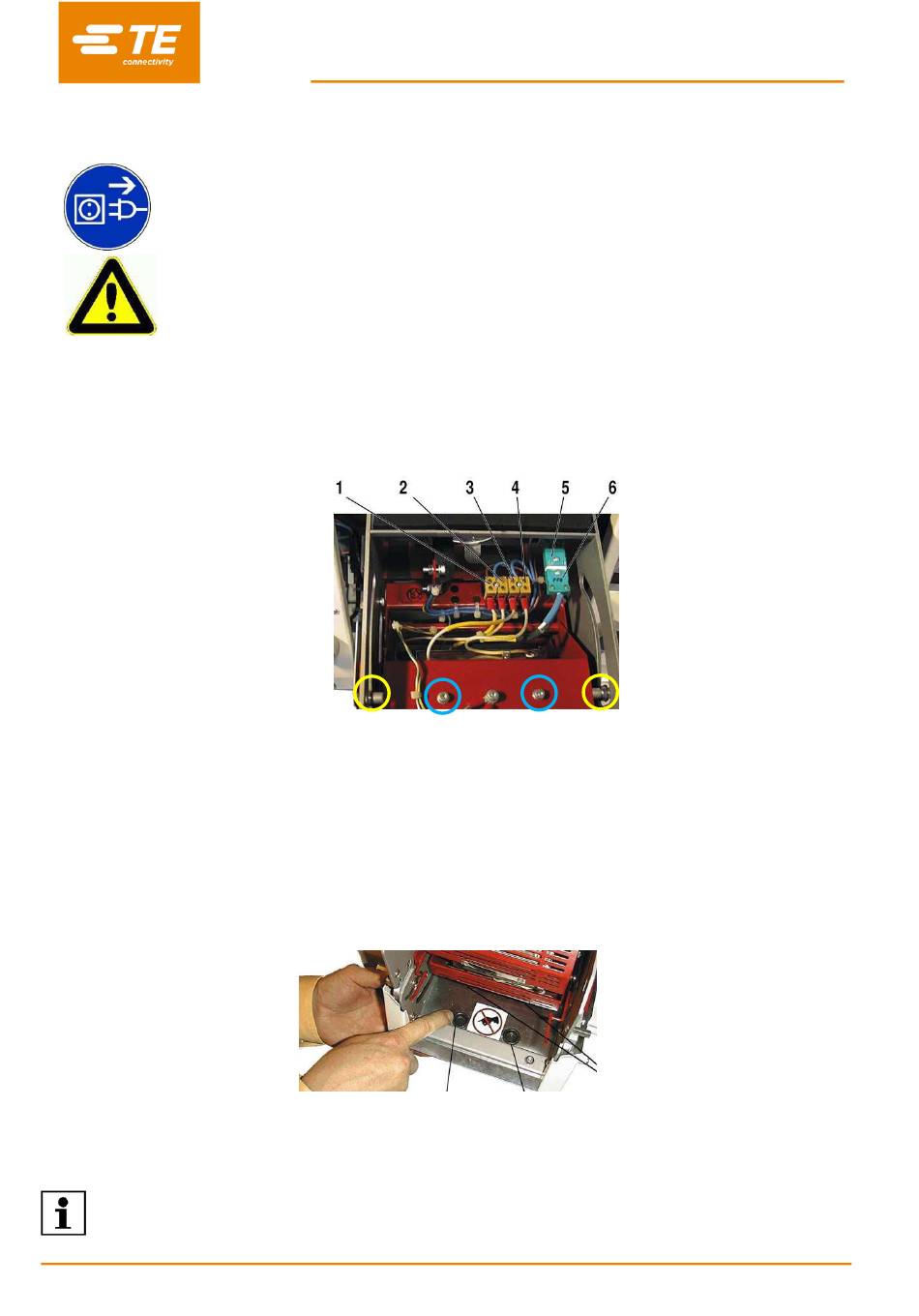

1 = Untere Heizung 3 = Obere Heizung 5 = Thermoelement-„K"-Buchse
2 = Untere Heizung 4 = Obere Heizung 6 = Thermoelement-„K"-Stecker
3. Entfernen Sie die beiden oberen Lagerschrauben von der linken und rechten Seite und stellen Sie sicher,
dass das Heizelement problemlos von der Abdeckung abgenommen werden kann. (Siehe Bildausschnitt
oben im gelben Kreis.)
4. Entfernen Sie die beiden Befestigungsschrauben der oberen Heizung oberhalb der roten
Heizelementeabdeckung und halten Sie dabei mit einer Hand das Heizelement fest, damit es nicht
herunterfällt. (Siehe Bildausschnitt oben im blauen Kreis.) Das obere Heizelement kann nun entfernt werden.
5. Entfernen Sie die Durchführungsdichtungen von der Grundplatte (siehe Abbildung unten), um Zugang
zu den beiden Befestigungsschrauben des unteren Heizelements zu erhalten.
6. Drehen Sie die Scheibe im Uhrzeigersinn, um die Heizkammer in die Beladeposition zu schieben.
7. Entfernen Sie die beiden Befestigungsschrauben der unteren Heizung mit einem Inbusschlüssel, den Sie
durch die im Schritt 5 lokalisierten Bohrungen stecken. Jetzt kann das untere Heizelement entfernt werden.
8. Zum Einbau gehen Sie in umgekehrter Reihenfolge vor.
Achten Sie darauf, dass die Kabel am Thermoelementestecker wieder mit der richtigen Polarität
angebracht werden. Achten Sie beim Einbau darauf, dass das Massekabel angeschlossen und
Kabelbinder angebracht sind. Anschließend muss eine Kalibrierung durchgeführt werden.
