3.8

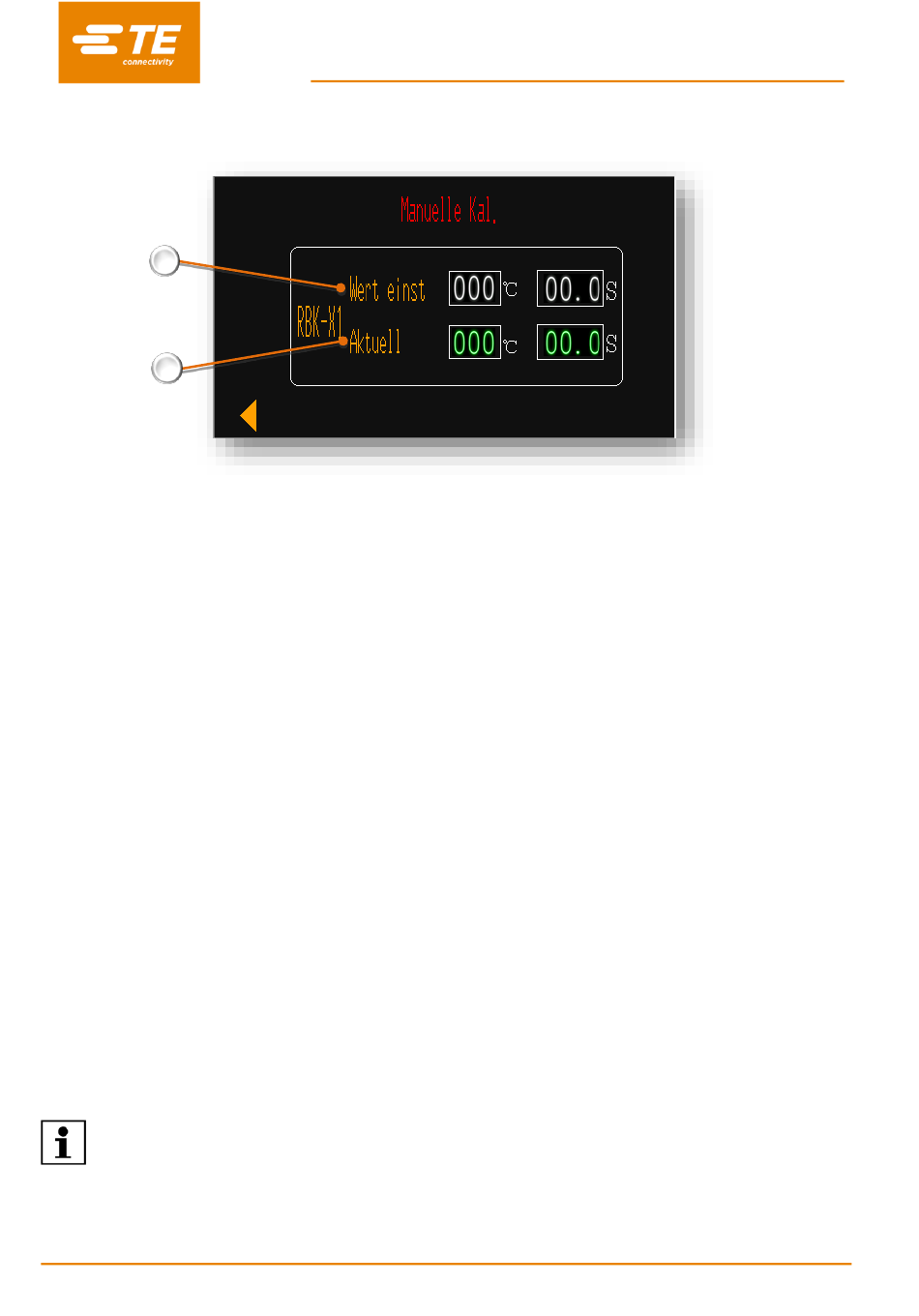

Manuelle Kalibrierung
Informationen zur Vorbereitung des Kalibrierungswerkzeugs finden Sie im Abschnitt 4.6.1.
1
2
RBK-X1 „Set value" (Sollwert)
1.
Kalibriertemperatur und Zykluszeit des RBK-Prozessors. Werkseinstellung: 500
RBK-X1 „Current" (Tatsächlicher Wert)
2.
Tatsächliche Temperatur und Zykluszeit des RBK-Prozessors. (Wenn der Kalibrierungszyklus startet, zählt die Zykluszeit
von 15 bis auf 0 s herunter.)
Manuelle Kalibrierung
1. Öffnen Sie die Seite „Manuelle Kalibrierung" der HMI und warten Sie noch 5 Minuten, bis sich der
Prozessor stabilisiert und der tatsächliche Wert „Current" am RBK-X1 500 ºC erreicht hat.
2. Schließen Sie die UHI-Sonde an ein Temperaturmessgerät an. Vergewissern Sie sich mithilfe des
Temperaturmessgeräts, dass sich die UHI-Sonde auf 23 °C (± 3 °C) abgekühlt hat. Setzen Sie die UHI-Sonde
daraufhin mittig in die Prozessorbacken ein und starten Sie den Kalibrierungszyklus, indem Sie beide
Startasten drücken.
3. Führen Sie drei Kalibrierungen durch und notieren Sie jedes Mal den vom Thermometer angezeigten
Spitzenwert der UHI-Sondentemperatur.
4. Berechnen Sie den „New Offset" (neuen Versatz) und aktualisieren Sie auf der Wartungsseite von Hand
den Maschinenwert „OFFSET" (VERSATZ).
So berechnen Sie den neuen Versatz:
Neuer Versatz = Alter Versatz + (Durchschn. Sonde – Ziel) x 2
•
Lesen Sie den alten Versatz (Old Offset) von der Wartungsseite ab.
•
Durchschn. Sonde = (Sonden-Spitzenwert Temp1 + Sonden-Spitzenwert Temp2 + Sonden-
Spitzenwert Temp3) / 3
•
Ziel: 130 ºC
Ein Beispiel:
Wenn der durchschnittliche Spitzenwert der Sondentemperatur 150 °C beträgt, ist der alte Versatz „-
15" und die Zieltemperatur 130 ºC.
Neuer Versatz = „-15" + (150 – 130) x 2 = „25"
•
Nachdem der VERSATZ korrekt angepasst wurde, ist es notwendig, 15 Minuten lang
zu warten, damit sich die Temperatur stabilisieren kann, bevor mit der normalen
Verwendung fortgefahren werden kann.
•
Damit die Meldung „Cal" in der HMI erlischt, muss eine automatische Kalibrierung
durchgeführt werden. Erlischt die Anzeige nicht, muss das Heizelement ausgetauscht
und eine Autokalibrierung durchgeführt werden.
RBK-X1 / RBK-X1C
26
Rev. D
May 2023
°C bei 15 s
