4.2.7 Einzel-Prozessbetrieb

1. Melden Sie sich im Hauptbildschirm an und deaktivieren Sie die „Zentrierungs"-Taste auf der Wartungsseite
(OFF), um die automatische Zentrierfunktion zu deaktivieren (siehe Abschnitt 3.5, Punkt 10).
2. Überprüfen Sie im Hauptbildschirm, ob für den zu verarbeitenden Kabelsatz die richtige Prozesstaste
gewählt wurde. Die Heizungsanzeige leuchtet grün.
Hinweis: Dies wird automatisch ausgewählt, wenn der Prozessor ferngesteuert wird.
3. Wählen Sie die richtige Größe (ILS. / QSZH), das richtige Produkt (Code 1; 2; 3; 3A) und die richtige
Position für den zu verarbeitenden Spleiß.
4. Legen Sie den Kabelspleiß in die Prozessorgreifer ein. Richten Sie dabei die Mitte des Spleißes
und die Produktenden auf die Führungsmarken an Plexiglasabschirmung und Schutzvorrichtung aus.
5. Halten Sie beide „START CYCLE"-Tasten (ZYKLUS STARTEN) 0,5 Sekunden lang gleichzeitig
gedrückt, und der Heizträger bewegt sich vorwärts in die Beladeposition.
Hinweis: Wenn der Zyklus startet, lassen Sie los, bevor der Heizträger an der Beladeposition
angekommen ist, um den Zyklus zu unterbrechen. Der Heizträger hält an der Position an, an
der losgelassen wird. (Die Seite „Interrupt in Maintenance" (Unterbrechung der Wartung) kann
ausgeschaltet werden). Drücken Sie kurz auf beide START CYCLE-Tasten (ZYKLUS STARTEN),
und der Heizelementeträger kehrt in die Grundstellung zurück. Das Gerät ist nun für einen neuen
Zyklus bereit.
6. Überprüfen Sie im Hauptbildschirm, ob die Prozesszyklus-Anzeige grün leuchtet.
7. Überprüfen Sie, ob die Heizzykluszeit begonnen hat, herunterzuzählen.
8. Wenn der Timer Null erreicht, fährt das Heizgerät rückwärts in die Grundstellung. Anschließend startet der
Kühlzyklus. Wenn die Luftkühlungsfunktion deaktiviert wurde, wird der verarbeitete Spleiß ausgeworfen.
Hinweis: DER AUSGEWORFENE KABELSPLEISS IST HEISS; HANDHABEN SIE IHN VORSICHTIG!
9. Wenn kein anderer Prozesstaster ausgewählt wird, wird der nächste Zyklus mit dem zuletzt
ausgewählten Prozess fortgesetzt.
RBK-X1 / RBK-X1C
Die Prozessstart-Drucktasten sind inaktiv, bis die Farbe der Heizungs-LED
auf grün gewechselt hat.

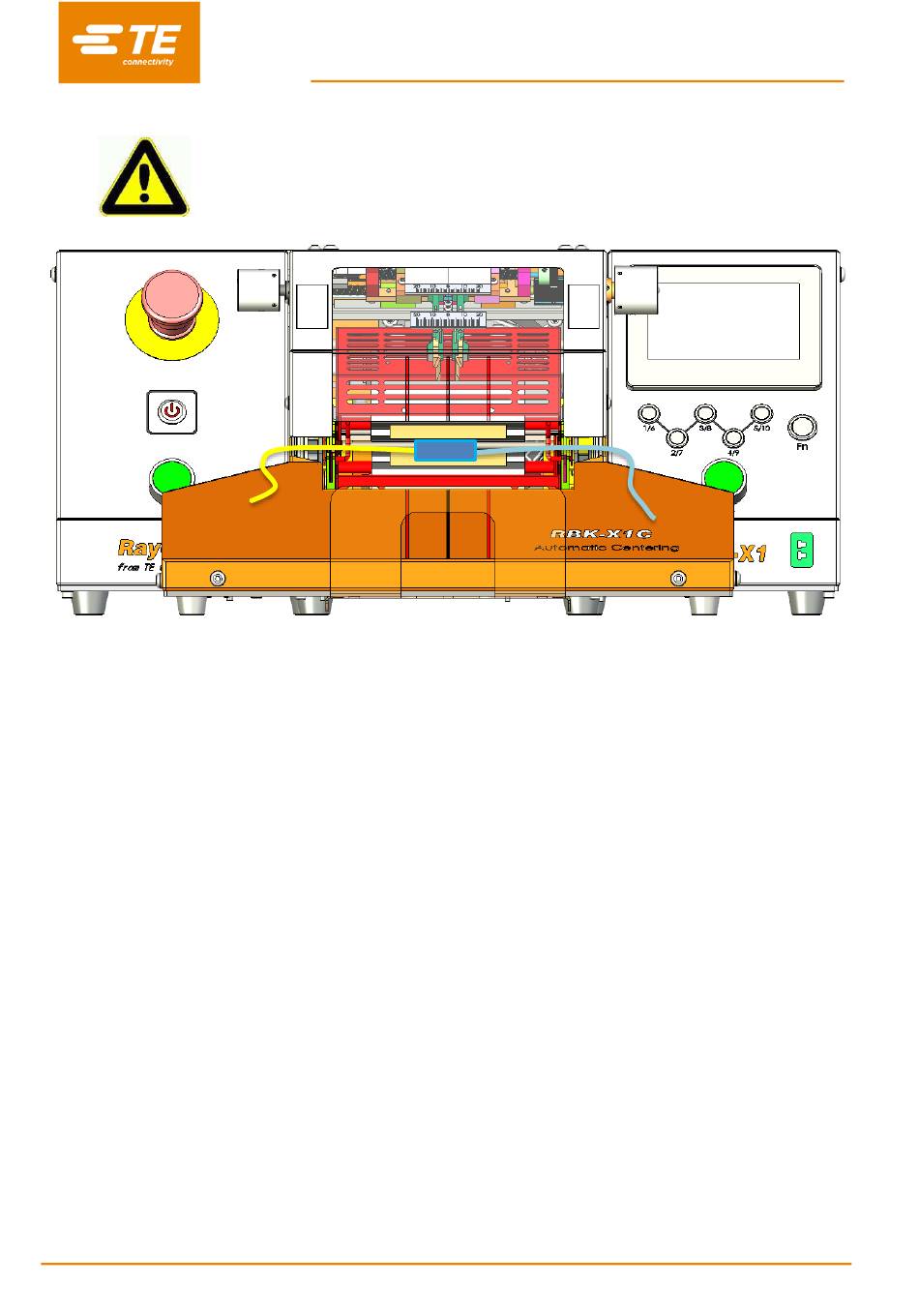

Abb. 4-2: Einzelprozess (RBK-X1 und RBK-X1C)
