Sequence Setting (Sequenzeinstellung) - Te Connectivity Rbk-X1 Kundenhandbuch

3.4

Sequence Setting (Sequenzeinstellung)

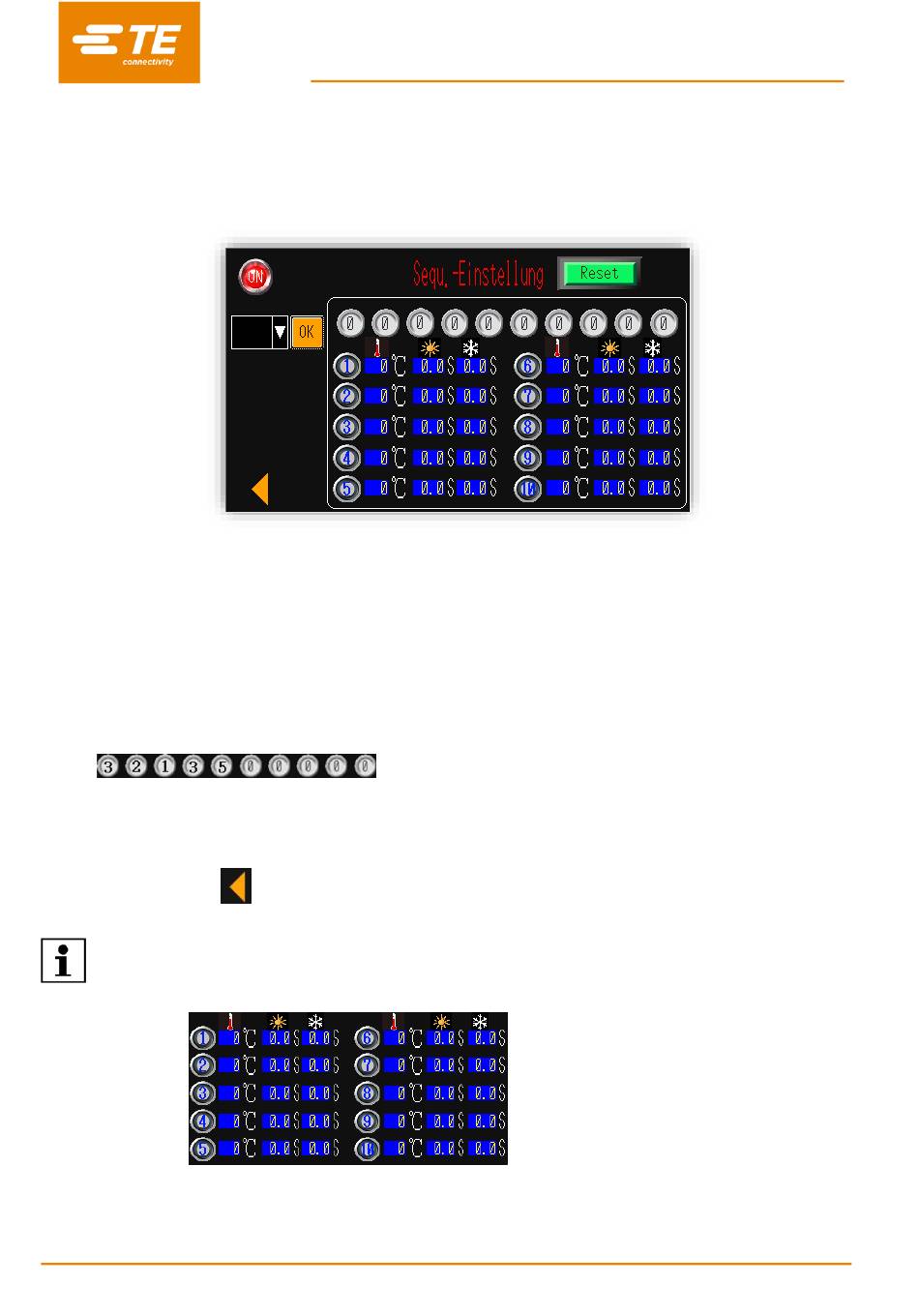

Im hier dargestellten Bildschirm kann der Bediener die in jeder Sequenz gespeicherten Parameter voreinstellen
oder bearbeiten.
HINWEIS: Derzeit kann der Prozessor bis zu 15 Sequenzen speichern. Jede Sequenz enthält bis zu 10 Prozesse.
So bearbeiten Sie einen in Sequenz
1. Schalten Sie von OFF (AUS) auf ON (EIN) um, damit der Bediener den Parameter bearbeiten kann.
2. Tippen Sie auf die Dropdown-Liste, um Sequenz Nr. 1 auszuwählen.
3. Drücken Sie auf die grüne RESET-Taste.
4. Drücken Sie die Schnellverarbeitungstasten des Prozessors in der Reihenfolge, wie Sie diese in der
gewünschten Sequenz anwenden wollen. (zum Beispiel: 3
5. Anschließend werden die gewählten Schnellprozesstasten wie folgt angezeigt:
6. Bei erneutem Drücken der Taste RESET werden die geänderten Parameter für Sequenz 1
gespeichert.
7. Schalten Sie nun von ON (EIN) auf OFF (AUS) um, um den Bearbeitungsbildschirm zu verlassen.
8. Drücken Sie auf
Die mit den 10 Schnellprozesstasten gespeicherten Parameter (Temperatur, Heizzykluszeit
und Kühlzykluszeit) können Sie im unten abgebildeten Fenster überprüfen. Dies erleichtert
die Bearbeitung der Sequenz. Informationen zum Bearbeiten der Heizparameter für jede
Schnellprozesstaste finden Sie im Abschnitt 3.2 Heizparameter.
RBK-X1 / RBK-X1C
Nr. 1
gespeicherten Parameter (Beispiel):
, um zur Hauptschnittstelle zurückzukehren.
→ → → →
2 1 3 5.)
21
Rev. D May 2023
