Alarm „T/P
1. Fehler Sensor T/P Seite/Mitte.
Seite/Mitte"!
2. Anschlussfehler externes CD-Kabel
Fehler beim Schieben 1. Fehler am Sensor für das Schieben
des Schlauchs! des Schlauchs
Heizgerät befindet
Das Heizgerät befindet sich nicht in der
sich nicht in
Grundstellung, wenn die Maschine eingeschaltet ist.
Grundstellung
Ausfall des
Grundstellungs- Fehler des Grundstellungs-/Beladestellungssensors
/Beladesensors
Fehler L/R-Auswurf 1. Sensorfehler L/R-Auswurfzylinder
EIN/AUS 2. Keine Luft im L/R-Auswurfzylinder

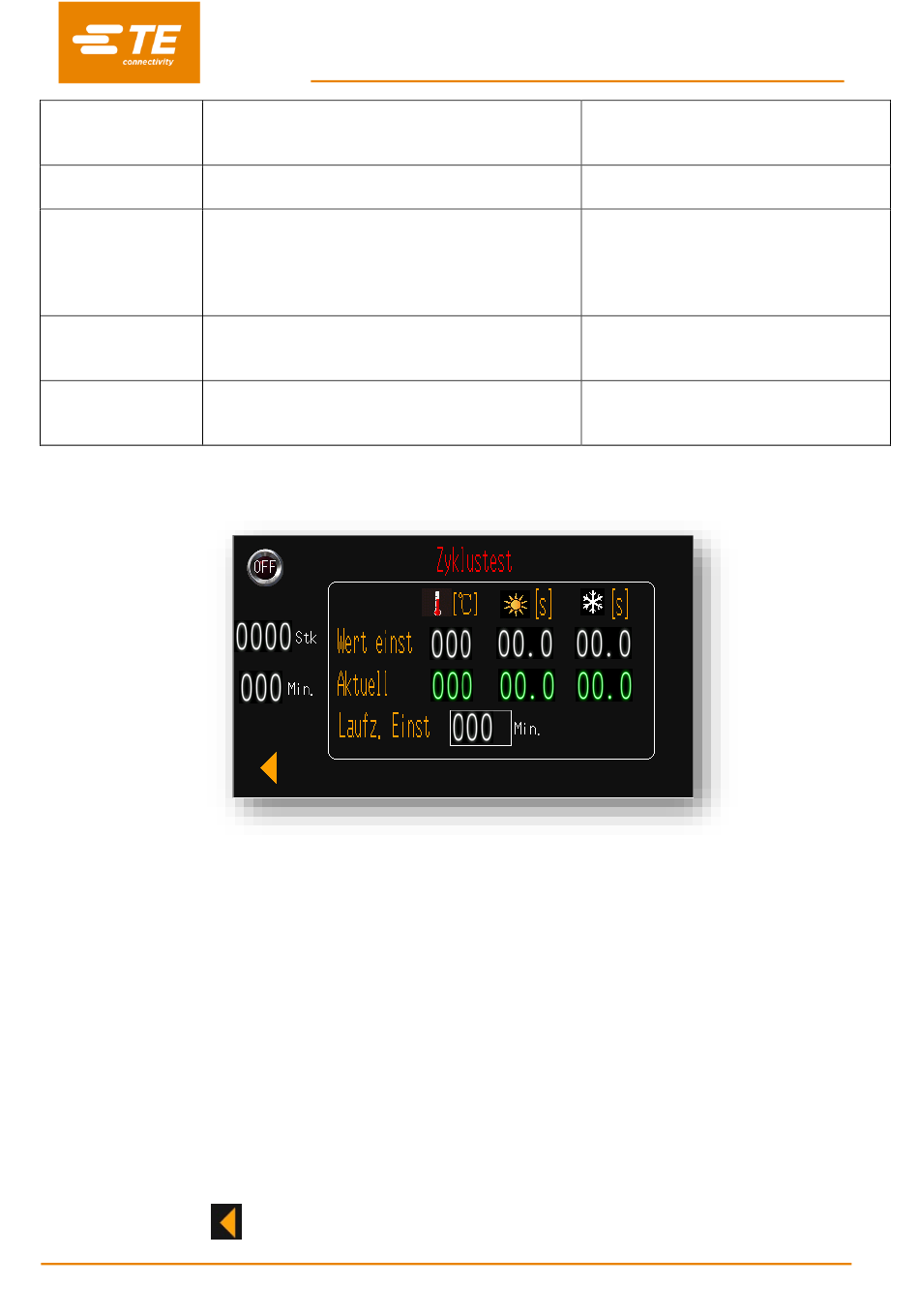

3.12 „Circle Test" (Kreistest)
Hierbei handelt es sich um eine Testschnittstelle, die es erlaubt, den Prozessor 60 Minuten lang arbeiten
zu lassen, um ihn auf seine ordnungsgemäße Funktionsweise zu überprüfen.

So starten Sie den Kreistest:

1. Greifen Sie von der HMI-Schnittstelle aus auf den Punkt „CIRCLE TEST" (KREISTEST) zu.
2. Drücken Sie auf die Zweihand-Starttaste, um diesen Test zu beginnen.
Greifen Sie dabei NICHT mit den Händen in die Heizkammer, da der Prozessor so lange läuft,
bis die Zeit abgelaufen ist.
3. Wenn die Zeit von 60 bis auf 0 Minuten heruntergezählt wurde, wird der Testzyklus automatisch angehalten.
4. Der Gesamtzyklus beziehungsweise die Gesamtzeit kann links in diesem Bildschirm überprüft werden.
So ändern Sie die Testzeit:
1. Stellen Sie den Schalter von OFF (AUS) auf ON (EIN).
2. Ändern Sie die Testzeit bei Bedarf mit RUTIME SET (LAUFZEIT-EINSTELLUNG), die Standardeinstellung
beträgt 60 min.
3. Drücken Sie auf
RBK-X1 / RBK-X1C
, um zum Hauptbildschirm der Bedienerschnittstelle zurückzukehren.
1. Überprüfen Sie den Sensor
2. Schließen Sie das externe CD-Kabel
wieder an
1. Überprüfen Sie den Sensor
1. Drücken Sie die Zweihandtaste,
um das Heizgerät in die Grundstellung
zurückzufahren.
2. Überprüfen Sie den
Grundstellungssensor
Überprüfen Sie den Grundstellungs-
/Beladestellungssensor
1. Überprüfen Sie den Sensor
2. Überprüfen Sie die Luftzufuhr
zum Zylinder.
31
