4.5.2 Zugang zu den Komponenten

Um Zugang zu den Komponenten im Innern zu erhalten, müssen die oberen und seitlichen Abdeckungen
entfernt werden. Verwenden Sie dazu einen Schraubendreher der richtigen Form und Größe.
Obere hintere
Abdeckung
Abdeckung
links
Schutzvorric
htung, linke
Seite

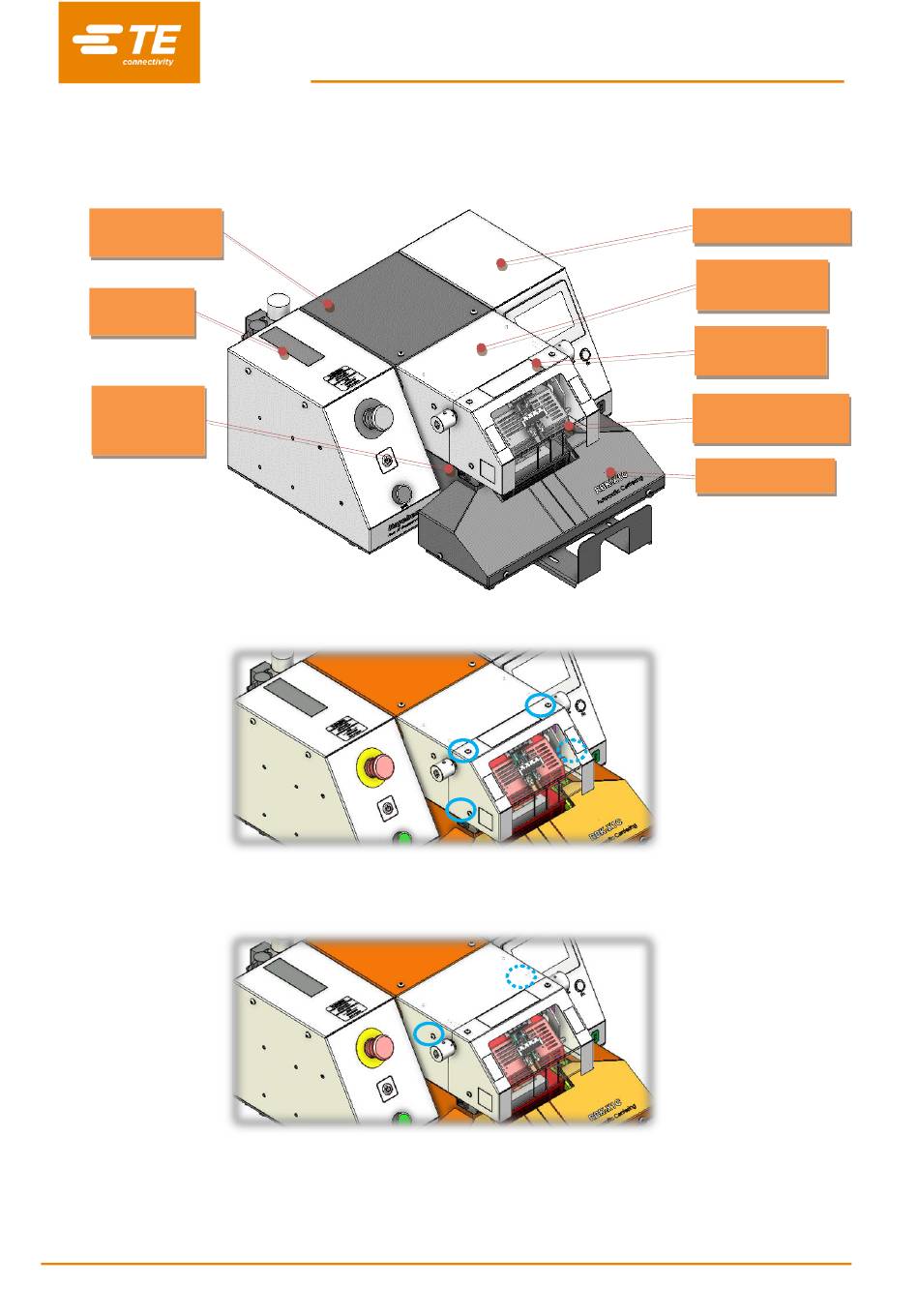

Befestigungsschrauben der oberen vorderen Abdeckung (4 x)
Befestigungsschrauben der oberen mittleren Abdeckung (2 x)
RBK-X1 / RBK-X1C
54
Rev. D May 2023
Abdeckung rechts
Obere mittlere
Abdeckung
Obere vordere
Abdeckung
Schutzvorrichtung,
rechte Seite
CD-Abdeckung
