1. Not-Aus
(Unterbricht die Stromversorgung des Prozessors)
2. I/O-Schalter
(Schalter für das Heizgerät. Aus: Standby; Blinken: Aufwärmphase; dauerhaftes Leuchten: Temperatur erreicht Sollwert)
3. Zyklusstart-Drucktaster
(Halten Sie beide Tasten 0,5 s lang gedrückt, um den Zyklusprozess zu starten.
Interrupt Cycle (Zyklus unterbrechen) ---- siehe Abschnitt 3.6, Punkt 4. Wenn diese Funktion aktiviert ist, wird der Zyklus
unterbrochen, wenn beide Drucktasten während des Zyklus gedrückt werden. Das Heizelement kehrt in diesem Fall
sofort in die Grundstellung zurück.)
Hinweis: Der Prozessor der CE-Version hat einen weißen Starttaster. Der Prozessor der NICHT-CE-Version
hat einen grünen Starttaster.
4. Greifer
(Halten den Kabelspleiß in der Heizkammer)
5. Zweihand-Freigabehebel
(Zur Entnahme des Spleißes von Hand)
6. Kalibrationsbuchse
(Ermöglicht eine Verbindung mit dem UHI-Temperaturfühler, um auf den automatischen Kalibrierungsprozess zuzugreifen.)
7. Prozesstaste
(Siehe Abb. 3, Version mit 10 Prozesstasten zur direkten Signaleingabe. Version mit 5 Funktionstasten und Taste Fn zur
Funktionsumschaltung (Doppelbelegung): Die Eingabe der Tasten 1 bis 5 erfolgt direkt ohne Drücken von Fn, während
die Tasten 6 bis 10 bei gedrückter Fn-Taste zur Eingabe gelangen. HINWEIS: Die Fn-Taste leuchtet beim Drücken auf.)
8. Touchscreen
(Anzeige der Arbeitsinformationen des Prozessors; kann verwendet werden, um nach dem Anmelden Prozessorparameter
zu bearbeiten; siehe Abschnitt 3)
9. Heizkammer
(Wärme schrumpft das Produkt über dem Spleiß)
10. Zentriermarkierung
(Für das visuelle Zentrieren des Schlauchs)
11. Zentrierplatte
(Im Zentrierzyklus drückt diese Zentrierplatte den Schlauch zur Mitte. Siehe Abschnitt 4.2.8 Automatische Zentrierfunktion.)
12. Erkennungsplatte
(Siehe Abschnitt 4.2.8 Automatische Zentrierfunktion.)
13. Versatzknopf
(Ziehen Sie am linken Knopf und drehen Sie ihn, um die Position der beiden Erkennungsplatten nach links oder rechts
anzupassen. Bereich: „+/-10 mm")
14. Auffangbehälter
(Passen Sie die Länge dieser Platte durch Lösen der beiden Befestigungsschrauben an der Unterseite an.)
15. Distanzknopf
(Ziehen Sie am rechten Knopf und drehen Sie ihn, um die Entfernung zwischen den beiden Erkennungsplatten
anzupassen. Bereich: „5 bis 20 mm")

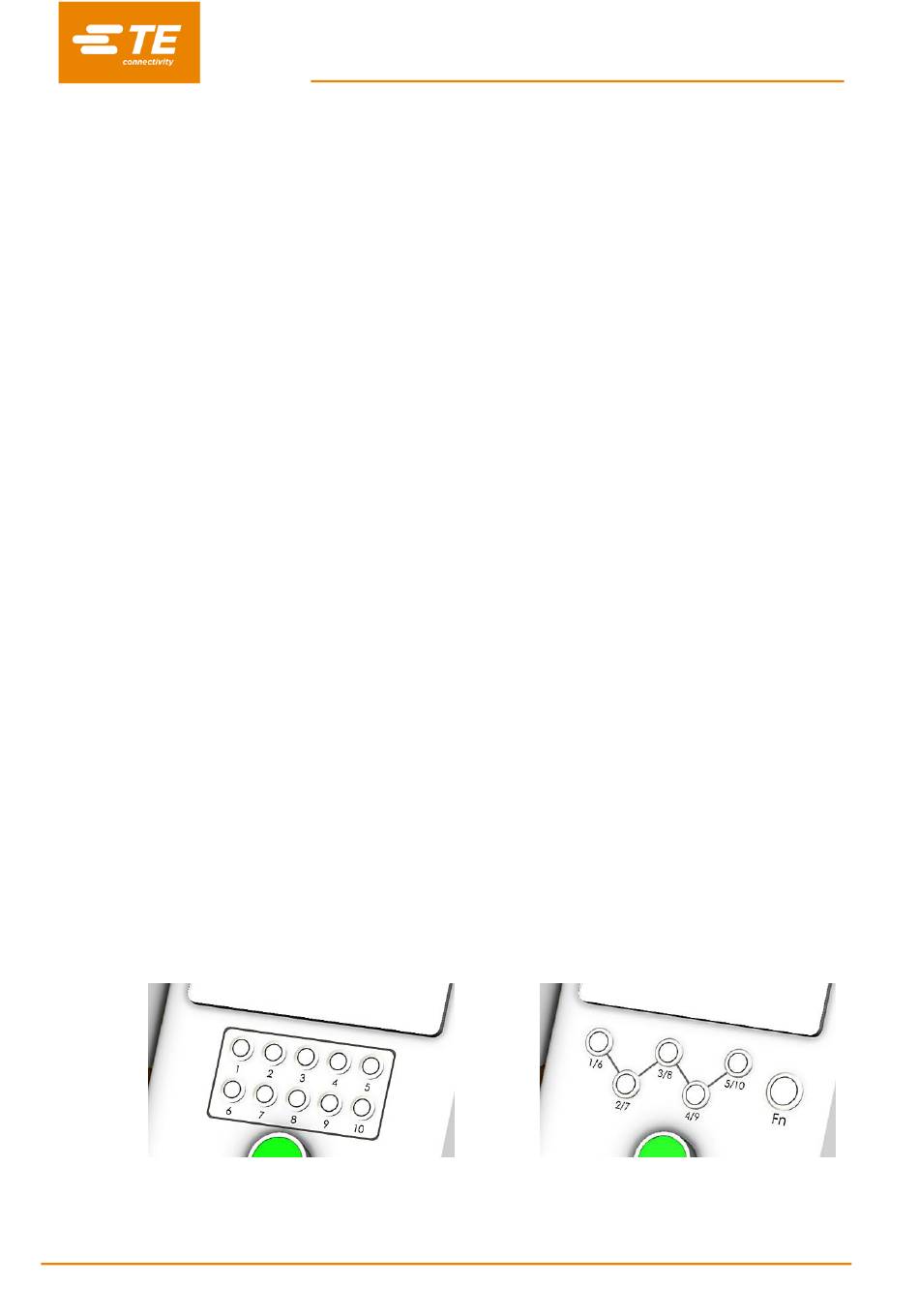

Version mit 10 Drucktasten
RBK-X1 / RBK-X1C
im Vergleich zur
Abbildung 3
Prozesstaste
8
Rev. D
Version mit 5 Funktionstasten
und Umschalttaste Fn
