b) Das Paketformat entspricht dem oben definierten Format (d. h. der Dezimalpunkt und die Nullzeichen
erscheinen an den richtigen Stellen, und die durch ASCII 30–39 dargestellten zu erwartenden
numerischen Werte sind vorhanden).
Falls diese Anforderungen nicht erfüllt werden, antwortet der Prozessor mit einer NAK. Als einzige Ausnahme
wird der Produktgrößenwert nicht kontrolliert.
Die beiden für die Produktgröße bestimmten ASCII-Werte werden nicht als Teil des Empfangsprotokolls
kontrolliert, außer dass sie in die Berechnung der Prüfsumme aufgenommen werden (d. h. an diesen
Positionen empfangene Daten führen nicht zu einer NAK-Antwort). Die Software zeigt an diesen Positionen
jedoch nur Produktgrößen für die folgenden empfangenen ASCII-Zeichen an: 1_/2_/3_/3A (wobei _ eine
ASCII-Null ist (00h)). Alle anderen empfangenen Daten führen dazu, dass keine Produktgröße angezeigt wird.

3.9.2 Vorgehensweise im Fernbedienungsbetrieb

1. Verbinden Sie den Prozessor über die RS232-Kommunikationsschnittstelle mit einem externen Gerät
(Abschnitt 1.3, Punkt 4), zum Beispiel mit einem Ultraschallschweißgerät.
2. Greifen Sie von der HMI aus auf den Fernbedienungsmodus (REMOTE) zu. Schalten Sie diesen von OFF
(AUS) auf ON (EIN), um die Kommunikation des Prozessors mit dem externen Gerät zu ermöglichen.
(Starten Sie den Prozessor im Modus REMOTE neu. Dadurch kann der Prozessor automatisch in diesen
zurückkehren, solange Sie sich nicht abmelden, indem Sie auf das TE-Logo klicken und links oben im
Bildschirm den Schalter von ON (EIN) auf OFF (AUS) stellen.)
3. REMOTE SET (FERNEINSTELLUNG) zeigt die Werte der Parameter an, die von externen Geräten
übermittelt werden (Temperatur/Heizzykluszeit/Kühlzykluszeit).
4. RBK-X1 SET (RBK-X1-EINSTELLUNG) zeigt den Sollwert des Parameters an, der gerade vom Prozessor
verarbeitet wird.
5. RBK-X1 CURRENT (RBK-X1 AKTUELL) zeigt veränderliche Werte an, welche die Echtzeit-Parameter
des aktuellen Prozesses vertreten.
6. Wenn sich der RBK-Prozessor mit einem externen Gerät verbindet, können Sie überprüfen, ob die
Verbindung ordnungsgemäß funktioniert, indem Sie prüfen, ob die Werte unter RBK-X1 SET und
REMOTE SET dem Parameter im externen Gerät entsprechen.
7. Halten Sie beide Starttasten gedrückt. Der Prozessor arbeitet auf Basis des Werts RBK-X1-SET.
8. Schalten Sie von ON (EIN) auf OFF (AUS), um die Kommunikation mit dem externen Gerät zu beenden.
9. Drücken Sie auf die linke Pfeiltaste, um zum Bildschirm Hauptschnittstelle zurückzukehren.
•
Informationen zur Deaktivierung der Luftkühlungsfunktion finden Sie in Abschnitt 3.6,
Punkt 5. Für die Kühlzeit wird dann 0 angezeigt.
•

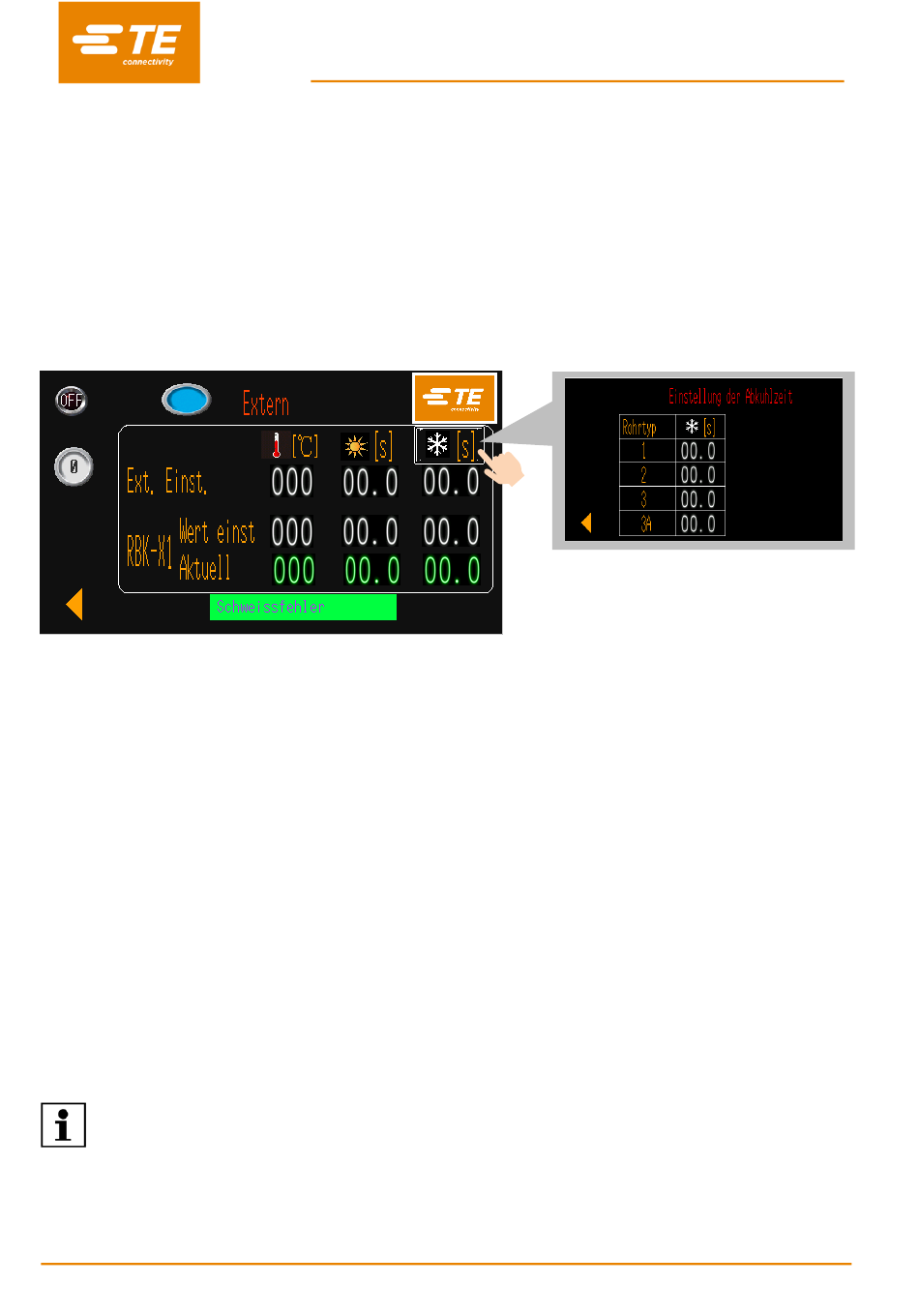

Klicken Sie zum Bearbeiten der Luftkühlungszeit auf die verborgene Schaltfläche unter
dem SCHNEEFLOCKENSYMBOL, um auf die Seite „COOLING TIME
SETTING" (KÜHLZEITEINSTELLUNG) zuzugreifen. Hier können Sie 4 Arten von Kühlzeiten
einstellen, 1_/2_/3_/3A (wobei _ eine ASCII-Null (00 h) ist). Neben diesen 4 Arten zeigt die
RBK-Prozessorkühlzeit noch 0 an – in diesem Fall ist keine Kühlfunktion verfügbar.
