3.9

Fernbedienungsbetrieb

Im Fernbedienungsbetrieb kann der Prozessor von einem externen Gerät, beispielsweise von einem
Industrierechner oder einem Ultraschall-Schweißgerät aus gesteuert werden. (Diese Warmschrumpfmaschine
von TE wurde vielfach geprüft. Sie ist erwiesenermaßen mit den wichtigsten, am Markt erhältlichen
Ultraschallschweißmaschinen kompatibel. Bitte wenden Sie sich an TE, falls doch einmal
Kommunikationsprobleme auftreten sollten.)
Die Fernbedienung findet über den RS232-Anschluss und ein an das externe Gerät angeschlossenes

3.9.1 RS232-Kommunikationsprotokoll

Alle Daten werden im ASCII-Format übertragen. Dieses Datenformat verwendet 8 Datenbits, 1 Stoppbit und
keine Parität bei 9600 Baud. Es besteht voller Duplex-TX/RX, RTS/CTS ist inaktiv. Der Prozessor erkennt die
folgende Informationspaketstruktur mit vierzehn Bytes.
BYTE 1
BYTE 2
BYTE 3
BYTE 4
BYTE 5
BYTE 6
BYTE 7
BYTE 8
BYTE 9
BYTE 10
BYTE 11
BYTE 12
BYTE 13
BYTE 14
Die Hex-Prüfsumme (A-F) muss in ASCII-Kleinbuchstaben vorliegen.
Der Prozessor ignoriert alle RS232-Daten, bis ein SOH-Zeichen erkannt wird. Bei Empfang eines SOH werden
10 zusätzliche Zeichen oder ein EOT-Zeichen gesucht. Für jedes empfangene Zeichen (einschließlich dem SOH)
wird die Längsaddition (Prüfsumme) bis einschließlich Byte 11 erhalten. Der überzählige Wert der Prüfsumme
jenseits einer Toleranzgrenze von einem Byte wird verworfen; diese 1 Byte umfassende Prüfsumme wird in zwei
ASCII-Zeichen umgewandelt und mit den Bytes 12 und 13 des empfangenen Pakets verglichen.
Der Prozessor antwortet 100 ms nach dem Empfang des obigen Datenpakets mit einem einzelnen
Bestätigungszeichen (ACK) (ASCII 06H) oder Nichtbestätigungszeichen (NAK) (ASCII 15h). Die ACK-Antwort
tritt ein, sofern folgende Überprüfungen erfolgreich sind:
a) Das Prüfsummenbyte besteht den Vergleich.
RBK-X1 / RBK-X1C
RS232-Kabel statt.
HINWEIS

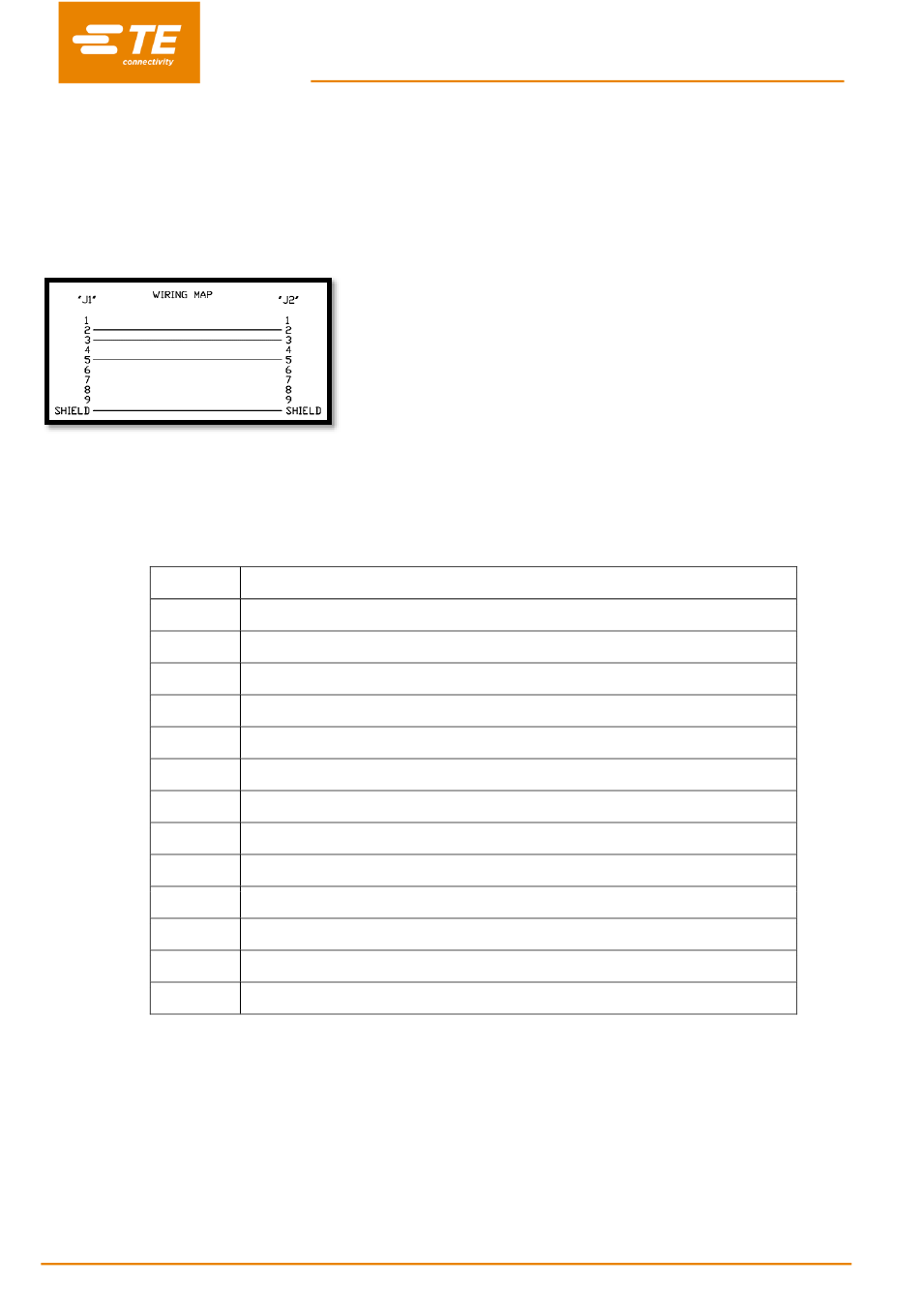

Kommunikationskabel (DB9, Buchse-auf-Buchse)
selbst bereitstellen. Siehe Verdrahtungsplan für
dieses Kabel auf der linken Seite. Alternativ können
Sie es von TE erwerben. (Abschnitt 4.6.5)
Beginn der Kopfzeile (SOH) (immer ASCII 01h)
Zehnerstelle, Sekunden (ASCII 30h bis 39h (1 bis 9))
Einerstelle, Sekunden (ASCII 30h bis 39h (1 bis 9))
Immer ein Dezimalpunkt (ASCII 2Eh)
Zehntelsekundenstelle (ASCII 30h bis 39h (1 bis 9))
Immer eine NULL (immer ASCII 00h)
Produktgrößencode (ASCII numerisch – (1 bis 3) – siehe unten)
Produktgrößencode (ASCII numerisch – ('_' oder A) – siehe unten)
Hunderterstelle, Grad Celsius
Zehnerstelle, Grad Celsius
Einerstelle, Grad Celsius
Prüfsumme obere HEX-Tetrade (ASCII-Wert 0–9 A–F) F)
Prüfsumme untere HEX-Tetrade (ASCII-Wert 0–9 A–F)
Ende der Übertragung (EOT) (immer ASCII 04h)
：
Der Kunde muss das RS232-
