4.5.3

Austausch des Heizelements

DARAUF ACHTEN, DASS DIE MASCHINE VOM NETZSTROM GETRENNT IST.
Die zwei Heizelemente sitzen in einem Schutzkäfig. Sie lassen sich separat entfernen,
müssen aber als Satz ersetzt werden. ZUNÄCHST DIE OBERE ABDECKUNG
ENTFERNEN.
Austauschvorgang
1. Die obere Abdeckung/den oberen Schutz/vorderen Schutz/Schutz auf beiden Seiten entfernen.
2. Die elektrischen Verbindungen des oberen und unteren Heizelements trennen und das Thermoelement
abstecken.

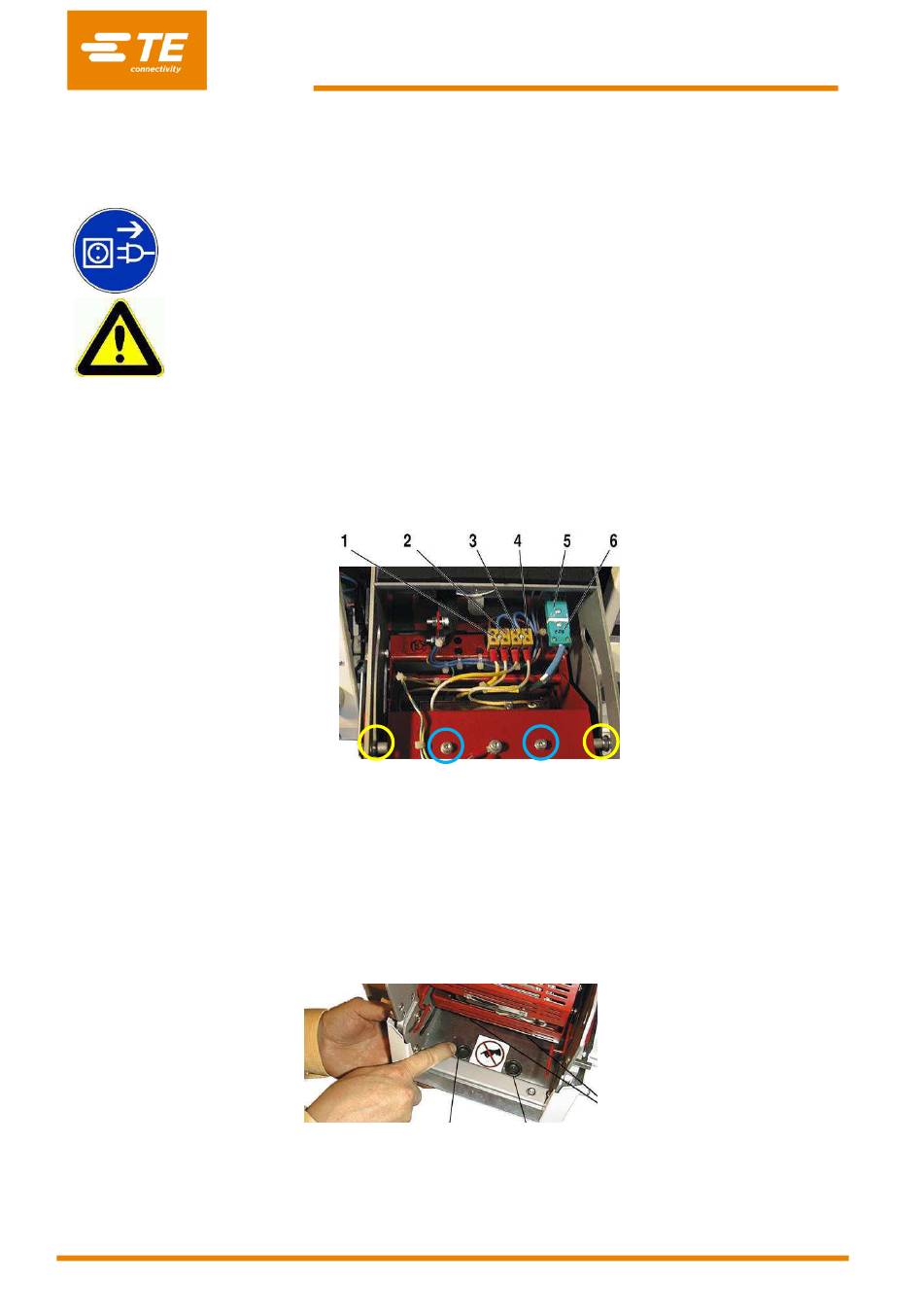

1 = Unteres Heizelement 3 = Oberes Heizelement 5 = „K"-Buchse für Thermoelement
2 = Unteres Heizelement 4 = Oberes Heizelement 6 = „K"-Stecker des Thermoelements
3. Die 2 oberen Lagerschrauben auf der linken und rechten Seite entfernen. So lässt sich das Heizelement
leicht von der Abdeckung lösen. (Siehe gelbe Einkreisung in der Abbildung oben.)
4. Die 2 oberen Heizelementmontageschrauben an der Oberseite der roten Heizelementabdeckung
entfernen; dabei das Heizelement mit einer Hand halten, damit es nicht herabfällt. (Siehe blaue
Einkreisung in der Abbildung oben.) Das obere Heizelement lässt sich entfernen.
5. Die Durchführungsdichtung von der Basisplatte entfernen (siehe Abbildung unten), um Zugriff auf die
Montageschrauben des unteren Heizelements zu erhalten.
6. Scheibe im Uhrzeigersinn drehen, um das Heizkammer vorwärts in die Ladeposition zu schieben.
7. Die 2 Montageschrauben des unteren Heizelements mit Inbusschlüssel durch die in Schritt 5 freigelegten
Löcher entfernen. Nun lässt sich das untere Heizelement entfernen.
8. Das Einsetzen entspricht dem Entfernen in umgekehrter Reihenfolge.
Hinweis: Darauf achten, dass die Drähte zum Thermoelement-Verbindungsstecker mit der richtigen
Seite 53
RBK-X1C
T.-Nr. 2376800-2
Elektrische Verbindungen der Heizelemente
Rev. A Nov. 2020
