4.2.8 Automatische Zentrierfunktion
Versatzknopf

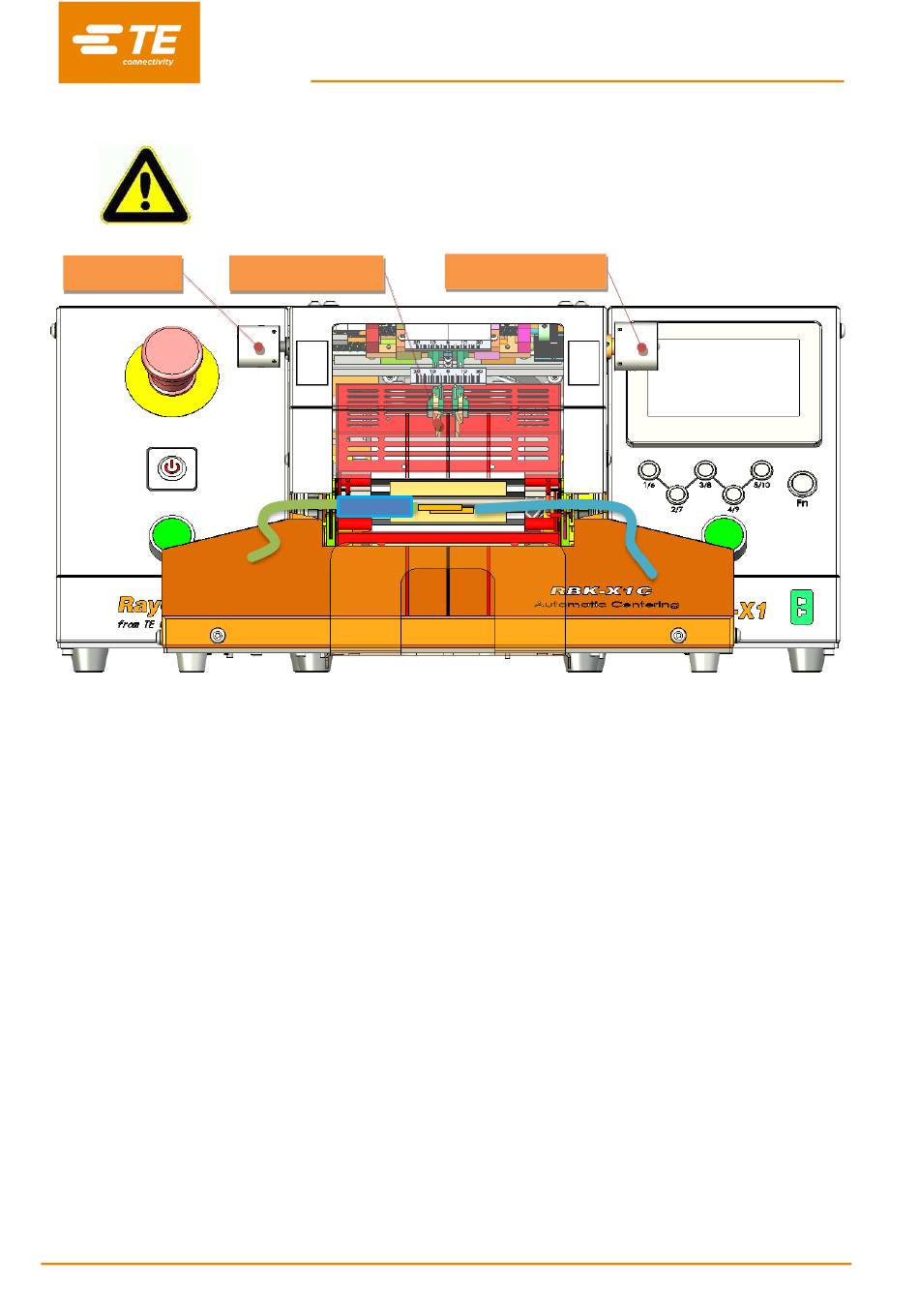

Abb. 4-3: Automatische Zentrierfunktion (nur RBK-X1C)

So starten Sie die automatische Zentrierfunktion:

1. Melden Sie sich im Hauptbildschirm der Bedienerschnittstelle an und aktivieren Sie die Taste
„Zentrierung" auf der Wartungsseite, um die automatische Zentrierfunktion zu aktivieren (siehe
Abschnitt 3.5, Punkt 10).
2. Kehren Sie zum Hauptbildschirm zurück und drücken Sie beide Starttasten, um die ERKENNUNGSPLATTE
nach unten zu fahren.
3. Ziehen und drehen Sie den rechten SPLEISSLÄNGENKNOPF, um je nach Breite des Spleißes den
gewünschten Abstand zwischen beiden Erkennungsplatten zu finden. Anschließend ist der Prozessor
zur Zentrierung bereit.
4. Ziehen und drehen Sie den linken VERSATZKNOPF, falls erforderlich, um den Spleißversatz anzupassen.
Hinweis: Aufgrund der derzeitigen Kapazität der Zentriervorrichtung DARF der Spleißversatz
NICHT MEHR ALS 10 mm betragen.
Bedienprozedur:
1. Schieben Sie den Schlauch so weit, bis der Spleiß frei liegt (Abb. 4-3), und legen Sie dann das
Kabel mit Spleißkontakt und beiden ERKENNUNGSPLATTEN ein.
Hinweis: Aufgrund der derzeitigen Kapazität der Zentriervorrichtung DARF der Schlauch
NICHT LÄNGER ALS 60 mm sein.
2. Wenn die Erkennung erfolgreich war, schwenkt die ERKENNUNGSPLATTE nach oben.
Anschließend schiebt die ZENTRIERPLATTE den Schlauch in Richtung Mitte und gleichzeitig
zurück zu beiden Seiten.
Hinweis: Falls die ZENTRIERPLATTE bei der Bewegung zur Mitte hin blockiert wird, entfernen
Sie das Kabel von Hand und drücken Sie beide Starttasten, um einen neuen Zyklus zu starten.
RBK-X1 / RBK-X1C
Die Prozessstart-Tasten sind inaktiv, bis die Farbe der Heizungs-LED auf Grün
gewechselt hat.
Erkennungsplatte
Spleißlängenknopf
