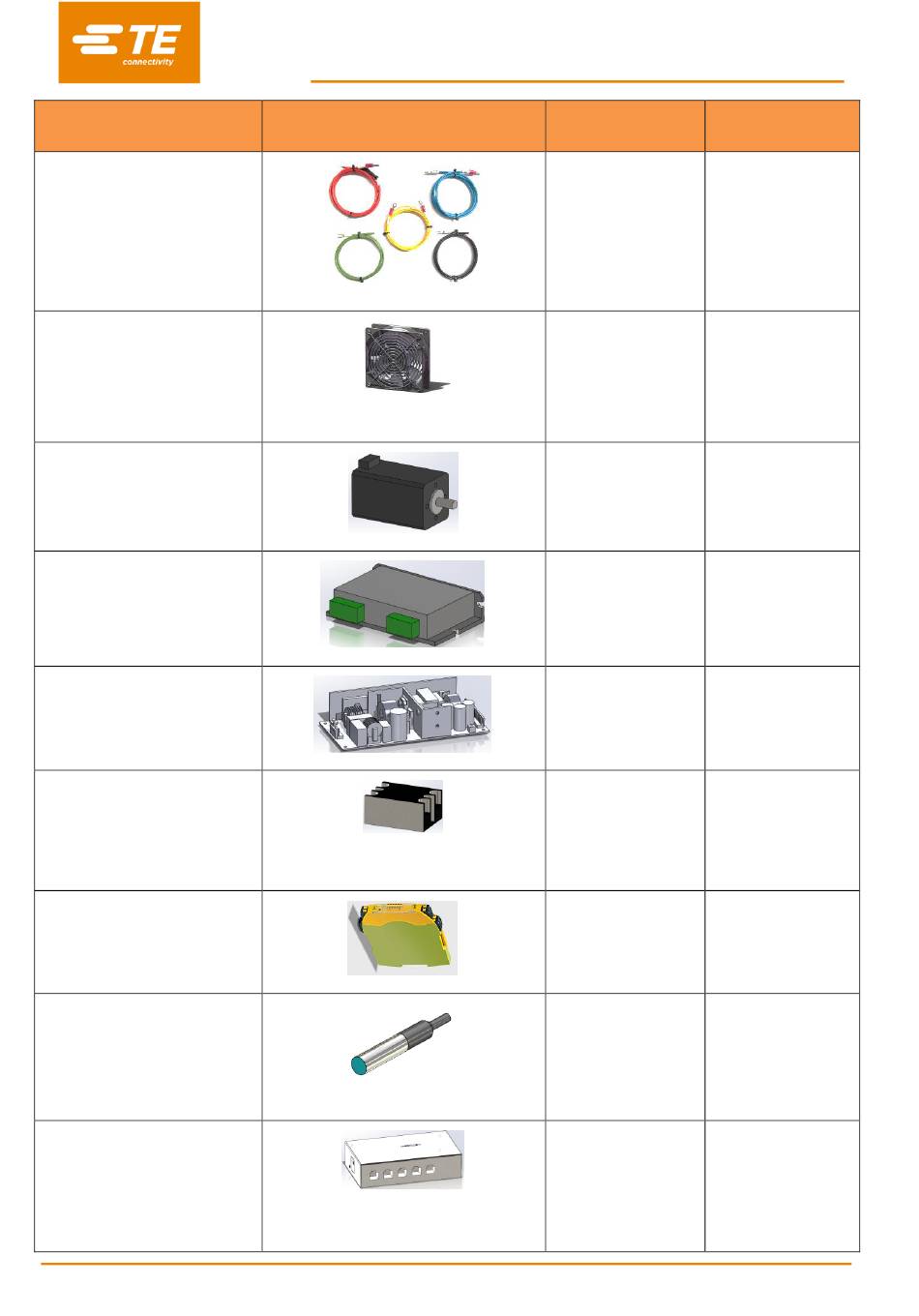

TE Connectivity RBK-X1 Kundenhandbuch Seite 51

Beschreibung
Kabelsatz, Ziehkette, X1
(NICHT CE)
Kabelsatz, Ziehkette, X1 (CE)
Kühlgebläse (220 V)
Kühlgebläse (24 V)
Schrittmotor
Motortreiber
24-V-Stromversorgung
（AC）
Transistorrelais
（DC）
Transistorrelais
Zweihand-
Sicherheitsbedienungsmodul
Näherungssensor,
Grund-/Beladestellung
(NICHT-CE)
Näherungssensor,
Grund-/Beladestellung (CE)
Schalter, NICHT-CE
Schalter, CE
RBK-X1 / RBK-X1C
Abbildung
50
Rev. D
Teile-Nr.
2408011-1 Bei Nicht-CE-
Versionen
verwenden
2408011-2 Bei CE-Version
verwenden
2234963-1
Bei Nicht-CE-
Versionen
verwenden
2234963-2
Bei CE-Version
verwenden
2234883-1 Befindet sich in der
oberen hinteren
Abdeckung
2234972-1
Befindet sich in der
linken Abdeckung
2234970-1
Befindet sich in der
linken Abdeckung
2234969-1
2234969-2
2234967-2 Bei CE-Version
verwenden
2234988-1
Bei Nicht-CE-
Versionen
verwenden
Bei CE-Version
2234988-2
verwenden
2234985-1
Bei Nicht-CE-
Versionen
verwenden
2234985-2 Bei CE-Version
verwenden
May 2023
Hinweis
