TE Connectivity RBK-X1 Kundenhandbuch Seite 11

1. Ethernet-Anschluss.
(Zugriff auf das Aktualisierungsprogramm mit SPS und Touchscreen)
2. USB-Anschluss.
(USB-Anschlussöffnung. Kommunikation mit der HMI, z. B. Scannen von Barcodes und Datenerfassung)
3. CD-Anschluss.
(Für das Verbinden mit einer Zentriervorrichtung über ein CD-Kabel, Element 12.)
4. RS232-Anschluss.
(Für das Verbinden mit einer Ultraschall-Schweißmaschine über ein RS232-Anschlusskabel. Siehe Abschnitt 4.6.5)
5. Luftkühlungsanschluss.
(Für das Verbinden mit einer Luftkühlungsvorrichtung, siehe Abschnitt 4.6.3)
6. Hauptsicherung
(2 X 230 V, 3,15 A Überspannungsschutz, Sicherungsgröße Ø5 X 20 mm)
7. Netzanschlussbuchse.
(230 V, 50/60 Hz)
8. Hauptschalter.
(Zum Ein- und Ausschalten des RBK-Prozessors)
9. Gebläsesicherung.
(230 V AC, 1 A Überspannungsschutz, Sicherungsgröße Ø5 X 20 mm)
10. Heizungssicherung.
(230 V AC, 3 A Überspannungsschutz, Sicherungsgröße Ø5 X 20 mm)
11. Kühlgebläse.
(Wird aktiv, wenn die Temperatur des Heizelements über 190 °C liegt.)
12.
CD-Kabel
(Kommunikationskabel, Verbindung des RBK-Prozessors mit der Zentriervorrichtung)
13. Luftzufuhr-Modul.
(F.R.L., stellt Druckluft für die Zentriervorrichtung oder die Luftkühldüse bereit.)
14. Lufteinlass.
(Druckluft: 4 bis 6 bar. Außendurchmesser des Rohrs: 10 mm)
EMV-Schutz zum Anschließen externer Geräte an den RBK-Prozessor.
Beim Anschluss externer Geräte an die folgenden Ausgänge muss für
jeden verwendeten Anschluss ein Ferritkern unterhalb des jeweiligen
Anschlusses angeklemmt werden. Die Ferritklemme muss eine
Schleife enthalten.
Anschluss für weniger als vier Elemente, die eine Ferritklemme MIT
EINER SCHLEIFE erfordern.
3. CD-Anschluss
4. RS232-Anschluss
5. Luftkühlungsanschluss
7. Netzanschlussbuchse
RBK-X1 / RBK-X1C
Schalten Sie den Prozessor nur in Ausnahmefällen mit dem Netzschalter oder dem
Not-Aus-Taster aus, da dies die Lebensdauer des Heizelements erheblich verkürzen
kann. Schalten Sie das Heizgerät mit dem I/O-Schalter aus. Die Temperatur sinkt, und
es findet eine Abkühlung statt. Unterhalb von 190 ºC schaltet sich das Gebläse aus,
und der Prozessor wechselt in den Standby-Modus. Jetzt kann die Stromzufuhr mit
dem Netzschalter ausgeschaltet werden.

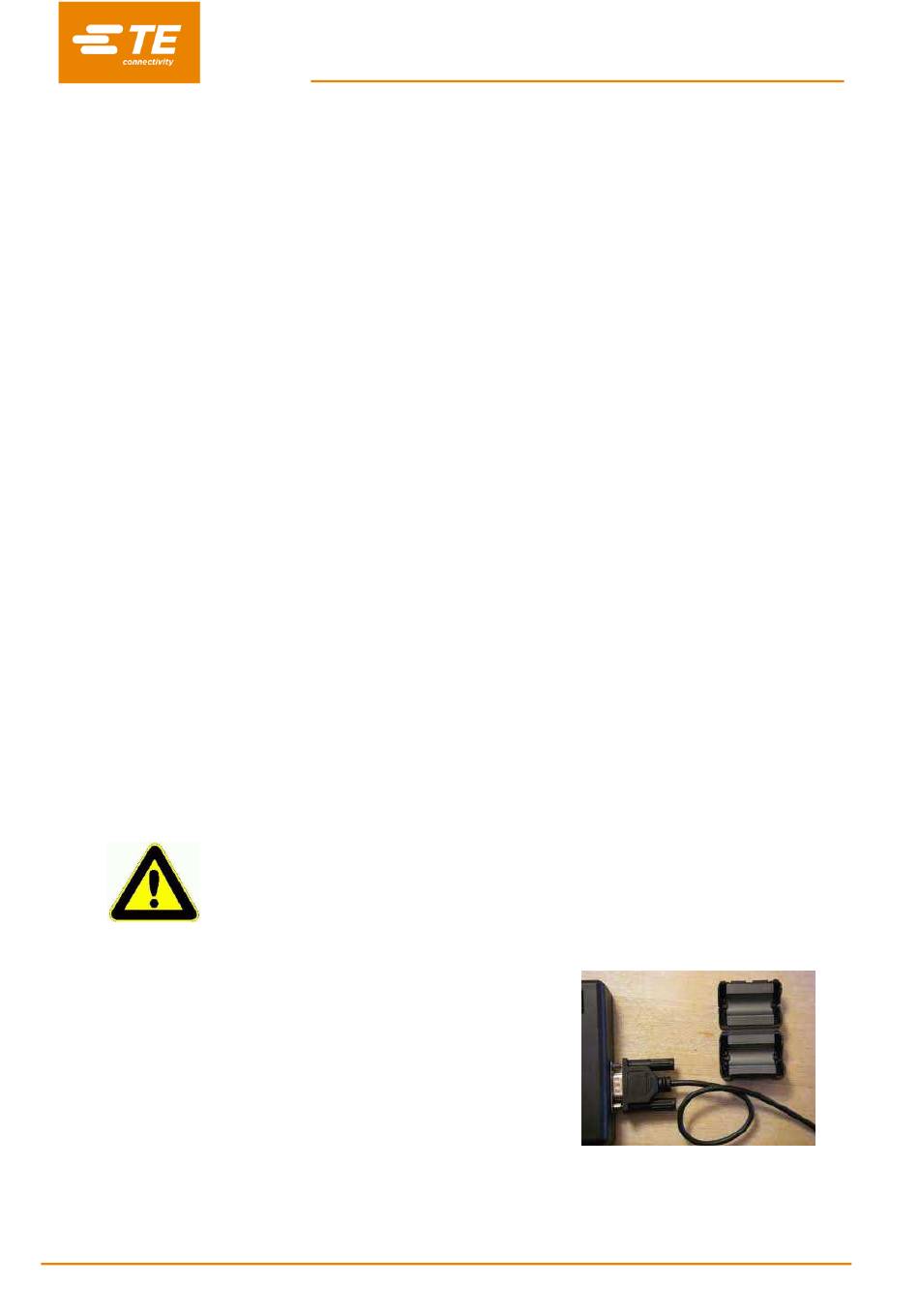

Ein Ferritkern an jedem Anschluss für
die Schnittstellen „mit einer Schleife",
wie dargestellt ...
