3.7

Autokalibrierung

Informationen zur Vorbereitung des Kalibrierungswerkzeugs finden Sie im Abschnitt 4.6.1.

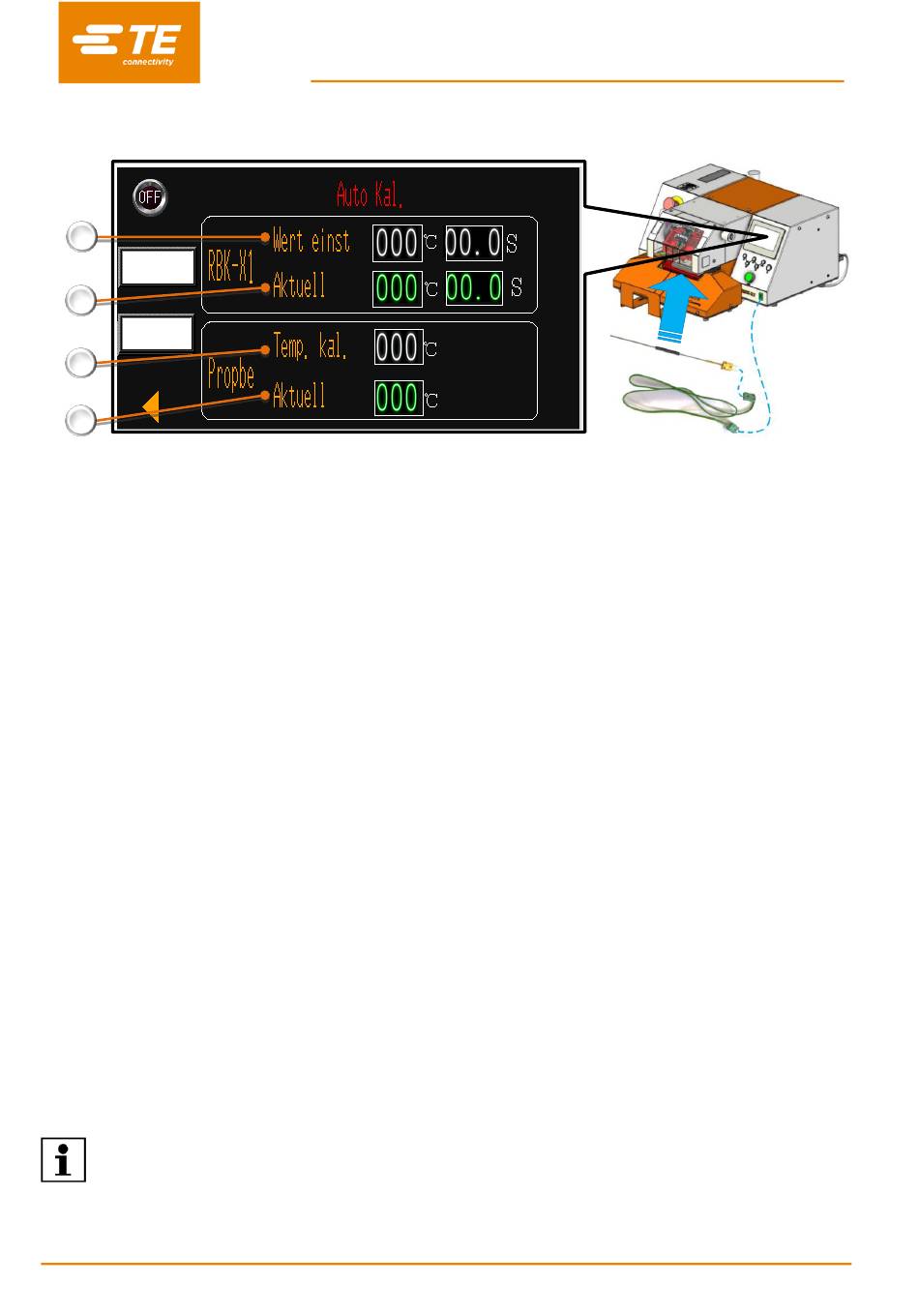

1
2
3
4
RBK-X1-„Set Value" (Sollwert)
1.
Kalibriertemperatur und Zykluszeit des RBK-Prozessors. Werkseinstellung: 500
RBK-X1 „Current" (Tatsächlicher Wert)
2.
Tatsächliche Temperatur und Zykluszeit des RBK-Prozessors. (Wenn der Kalibrierungszyklus startet, zählt die Zykluszeit
von 15 bis auf 0 s herunter.)
Sonde „Cal Temp"
3.
Sondenkalibrierungswert, der zur Berechnung des neuen Versatzwerts des RBK-Prozessors verwendet wird.
• Es wird „PROBE INSTANTANEOUS TEMPERATURE" (Tatsächliche Sondentemperatur) angezeigt. Dies ist
der Zeitpunkt, an dem der Kalibrierungszyklus abgeschlossen ist.
---- Kalibrierungstyp X1, NUR für Maschinen der NICHT-CE-Version. Werkseinstellung.
• Nach Abschluss des Kalibrierzyklus wird „PROBE PEAK TEMPERATURE" (Sondenspitzentemperatur) angezeigt.
---- Kalibrierungstyp MK3, NUR für die CE-Version der Maschine. Werkseinstellung.
Sonde „Current" (Tatsächlicher Wert)
4.
Tatsächliche Sondentemperatur. Vor dem Start des Kalibrierzyklus muss die Sonde auf 23 °C (± 3 °C) abgekühlt werden.
Automatischer Kalibriervorgang
1. Verbinden Sie die UHI-Sonde mit der grünen Auto-Cal-Buchse, siehe Abschnitt 1.2, Punkt 6.
a. Drücken Sie zur Selbstkalibrierung auf den Bildschirmeintrag Auto Cal. der Schnittstelle auf dem Touchscreen.
b. Der Prozessor passt den Heizparameter für den Zyklus automatisch auf 500 °C bei 15 s an. Warten Sie weitere
5 Minuten, bis sich der Prozessor stabilisiert und der „Current value" (tatsächliche Wert) am RBK-X1 500 ºC erreicht hat.
2. Legen Sie die UHI-Sonde mittig in die Klemmbacken des Prozessors ein.
3. Lösen Sie den Kalibrierungszyklus aus, indem Sie beide Starttasten drücken.
(Der automatische Kalibrierungszyklus kann NUR DANN ausgelöst werden, WENN die UHI-Sonde eine Temperatur
von 23 ºC +/-3 ºC erreicht hat. Siehe Abbildung oben, Bildelement 4. Der Wert für den aktuellen Sondenwert („Probe
Current") wechselt von rot zu grün, wenn die Temperatur innerhalb eines Bereichs von 23 +/-3 ºC liegt.)
a. Die Timer-Anzeige zählt rückwärts (von 15 s abwärts). Die UHI-Temperatur steigt.
b. Wenn der Prozessor nach 5 Sekunden keinen Anstieg der UHI-Temperatur um 5 °C erfasst, beispielsweise weil
sich die Sonde nicht in der Heizkammer befindet, wird der Zyklus abgebrochen.
4. Nach Abschluss des Zyklus wird die Sonde ausgeworfen.
5. STECKEN SIE DIE UHI-SONDE NICHT AUS, WENN SIE AUSGEWORFEN WURDE. Warten Sie
15 Sekunden, bevor Sie die UHI aus der Buchse ziehen, damit der Prozessor den VERSATZ (OFFSET)
automatisch berechnen und anpassen kann.
•
Der Prozessor kann die Autokalibrierung jederzeit durchführen, auch wenn auf dem
Touchscreen „CAL" anzeigt wird oder das Heizelement ausgetauscht wurde.
•
Die Autokalibrierung nicht innerhalb von 15 Minuten wiederholen! Bei einer Wiederholung
des Vorgangs innerhalb dieses Zeitraumes wird ein zu großer Versatzwert generiert.
•
Bei erfolgreicher Kalibrierung werden links in der Anzeige die Erinnerungen „Temp
OK" und „Offset OK" angezeigt.
RBK-X1 / RBK-X1C
25
Rev. D May 2023
°C bei 15 s
