Hauptschnittstelle

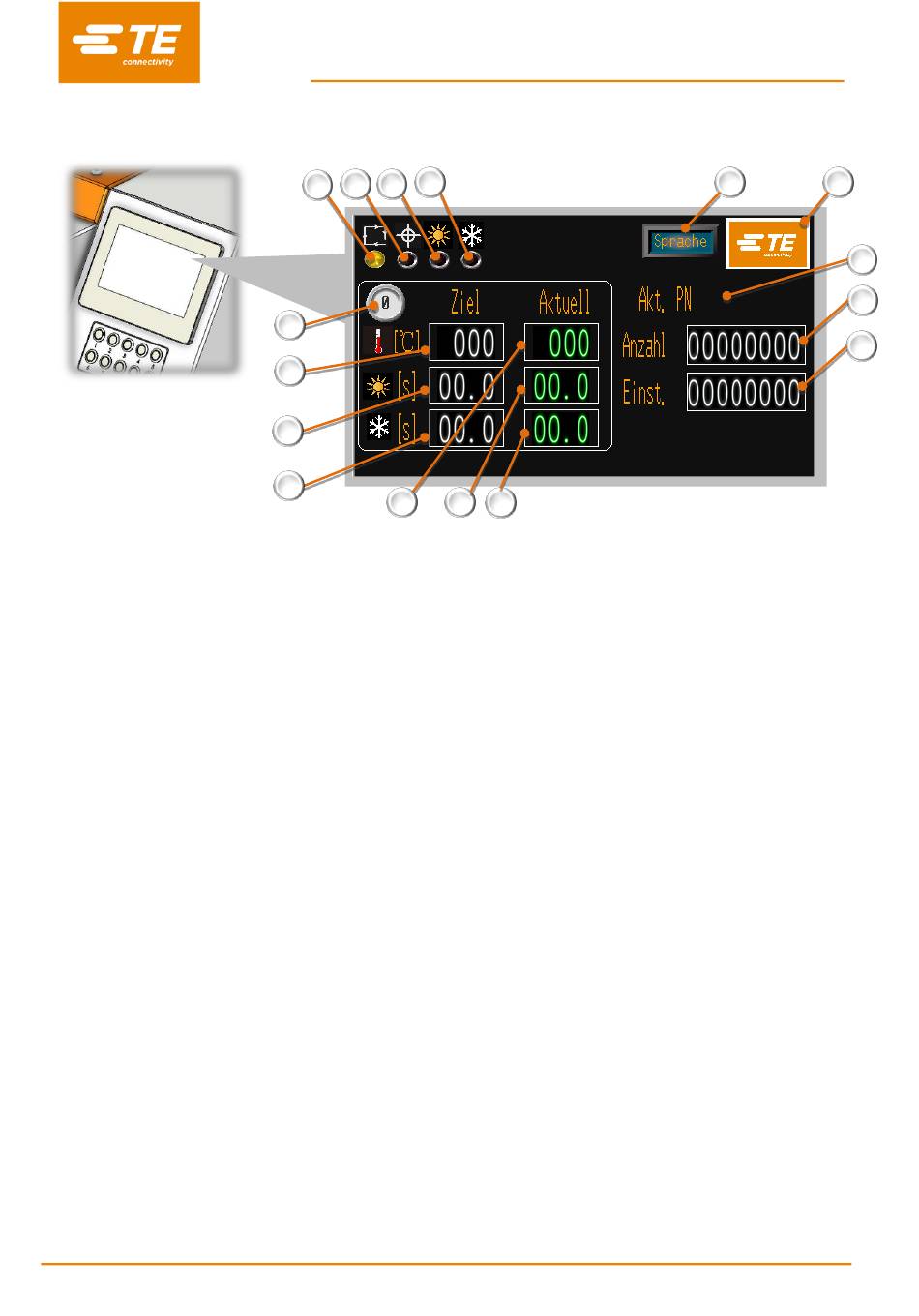

Abbildung 5
Die obige Abbildung zeigt den Hauptbildschirm der Bedienerschnittstelle. Auf dieser Seite kann der Bediener
die Einstellungen für eine einfache Fertigung festlegen.
1. Prozessorstatusanzeige
(Leuchtet gelb, wenn der Prozessor nicht für die Fertigung bereit ist.
Leuchtet grün, wenn der Prozessor für die Fertigung bereit ist.)
2. Anzeige Automatische Zentrierung
(Leuchtet grün, wenn ein automatischer Zentrierzyklus läuft.
Leuchtet rot, wenn ein Fehler an der Zentriervorrichtung vorliegt.
Diese Funktion kann NUR beim RBK-X1C aktiviert werden. Informationen zur Aktivierung finden Sie in Abschnitt 3.6,
Punkt 10.)
3. Heizzyklus-Anzeige
(Leuchtet während des Heizzyklus grün.)
4. Kühlzyklus-Anzeige
(Leuchtet während des Kühlzyklus grün.)
5. Aktuelles Verfahren
(Anzeige der Tastennummer des gewählten Prozesses. Es sind 10 voreingestellte Verfahrensnummern verfügbar.)
6. Zieltemperatur
(Anzeige der Ziel-Heiztemperatur, die in Verbindung mit der aktuell ausgewählten Prozesstaste abgespeichert ist.
Obergrenze: 550 °C.)
7. Ziel-Heizzykluszeit
(Anzeige der Ziel-Heizzykluszeit, die in Verbindung mit der aktuell ausgewählten Prozesstaste abgespeichert ist.
Obergrenze: 99,9 s)
8. Ziel-Kühlzykluszeit
(Anzeige der Ziel-Kühlzykluszeit, die in Verbindung mit der aktuell ausgewählten Prozesstaste abgespeichert ist.
Obergrenze: 99,9 s)
RBK-X1 / RBK-X1C
4
2 3
1
5
6
7
8
9 10
Touchscreen (Bildschirm Hauptschnittstelle)
