Software

3
Die Software dient als zentrale Steuerungseinheit des Prozessors. Hier stellen Sie die Prozesse für die
Produktbearbeitung ein. Sie bedienen die Software über einen Touch-Bildschirm.
RBK-X1 / RBK-X1C

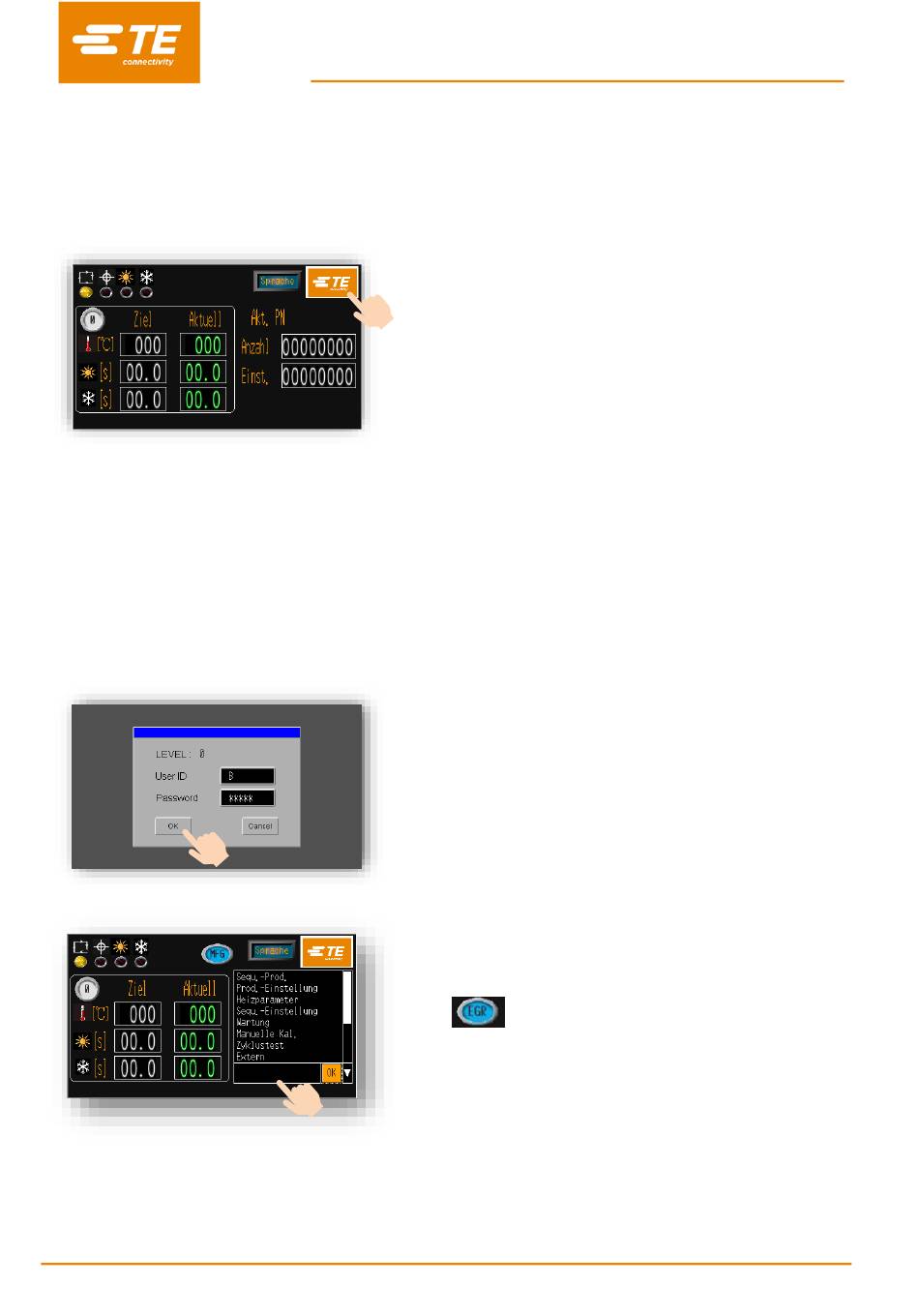

Wenn die Stromversorgung des Heizgerätes
eingeschaltet wird, sieht der Bildschirm
Hauptschnittstelle wie in dieser Abbildung
dargestellt aus.
Drücken Sie im Bildschirm Hauptschnittstelle
auf das TE-Logo, um sich anzumelden.
Bei der Anmeldung gibt es drei
Berechtigungsebenen:
• „OPR" ---- Benutzer-ID: „A", Passwort: „0000"
• „EGR" ---- Benutzer-ID: „B", Passwort: „12345"
• „MFG" ---- Benutzer-ID: „C", (TE vorbehalten)
(Das Passwort kann von einem Benutzer mit
höherer Berechtigung geändert werden. Siehe
Abschnitt 3.5, Punkt 9.)
Geben Sie in dieses Fenster die Benutzer-ID
und das Passwort ein.
In unserem Beispiel wollen wir uns als Techniker
anmelden. Hierzu geben wir in das Feld
„Benutzer-ID" den Buchstaben „B" und in das Feld
„Passwort" die Zahlenkombination „12345" ein.
Drücken Sie anschließend auf die Taste „OK".
Nun sind im Bildschirm Hauptschnittstelle bereits
zwei Änderungen sichtbar:
•
Techniker an.
•
Rechts unten befindet sich nun ein freies Feld. Wenn
Sie darauf klicken, erscheint eine Dropdown-Liste.
Aus dieser Dropdown-Liste können Sie das
Einstellungselement auswählen, wie in der
folgenden Tabelle gezeigt. Drücken Sie nun
auf die OK-Taste, um darauf zuzugreifen.
15
Rev. D
Das ID-Symbol zeigt Ihren Zugriff als
May 2023
