! Besondere Sorgfalt ist erforderlich, wenn Kabel durch
Löcher in Kohlefaser geführt werden, da der Kohlenstoff
die Kabel sehr leicht durchtrennen kann.
 Die Download-Steckerbuchse (der NET-Steckverbinder)
sollte mittels einer Bohrung von 25,4 mm (1")
Durchmesser am Fahrzeug befestigt werden. Sie sollte
so positioniert werden, dass sie für den PC gut
zugänglich ist, um Daten herunterzuladen, wenn das
Auto in die Box fährt. Es sind Dichtscheiben vorhanden,
um sicherzustellen, dass die Buchse sicher befestigt ist.
 Verbinden Sie die Kabel, wenn sich alle Sensoren an
ihrer Position befinden und Sie den Kabelbaum gesichert
haben.

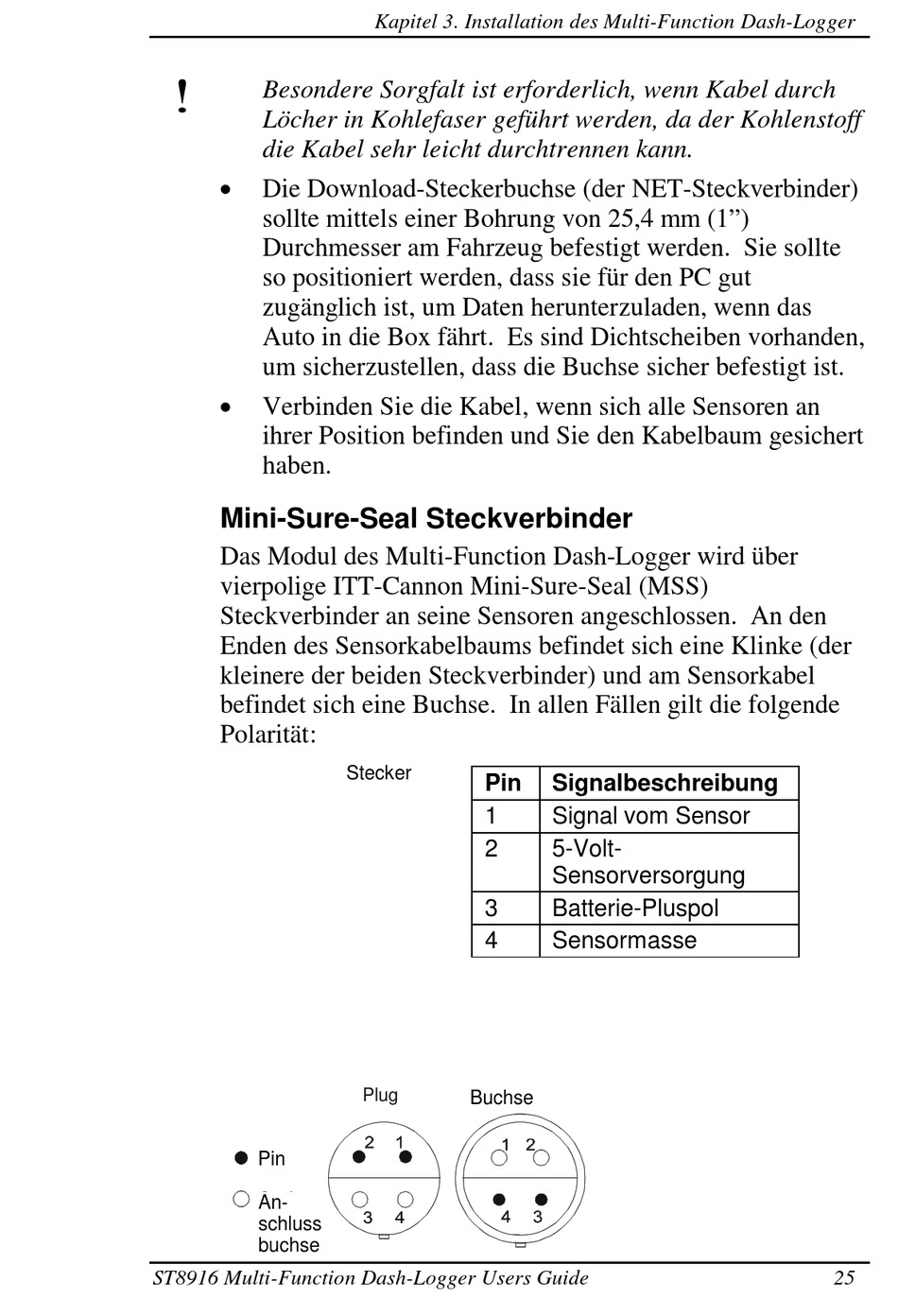

Mini-Sure-Seal Steckverbinder
Das Modul des Multi-Function Dash-Logger wird über
vierpolige ITT-Cannon Mini-Sure-Seal (MSS)
Steckverbinder an seine Sensoren angeschlossen. An den
Enden des Sensorkabelbaums befindet sich eine Klinke (der
kleinere der beiden Steckverbinder) und am Sensorkabel
befindet sich eine Buchse. In allen Fällen gilt die folgende
Polarität:
Pin
Pin
Socket
An-
schluss
buchse
ST8916 Multi-Function Dash-Logger Users Guide
Kapitel 3. Installation des Multi-Function Dash-Logger
Stecker
Pin
1
2
3
4
Plug Receptacle
Buchse
Signalbeschreibung
Signal vom Sensor
5-Volt-
Sensorversorgung
Batterie-Pluspol
Sensormasse
