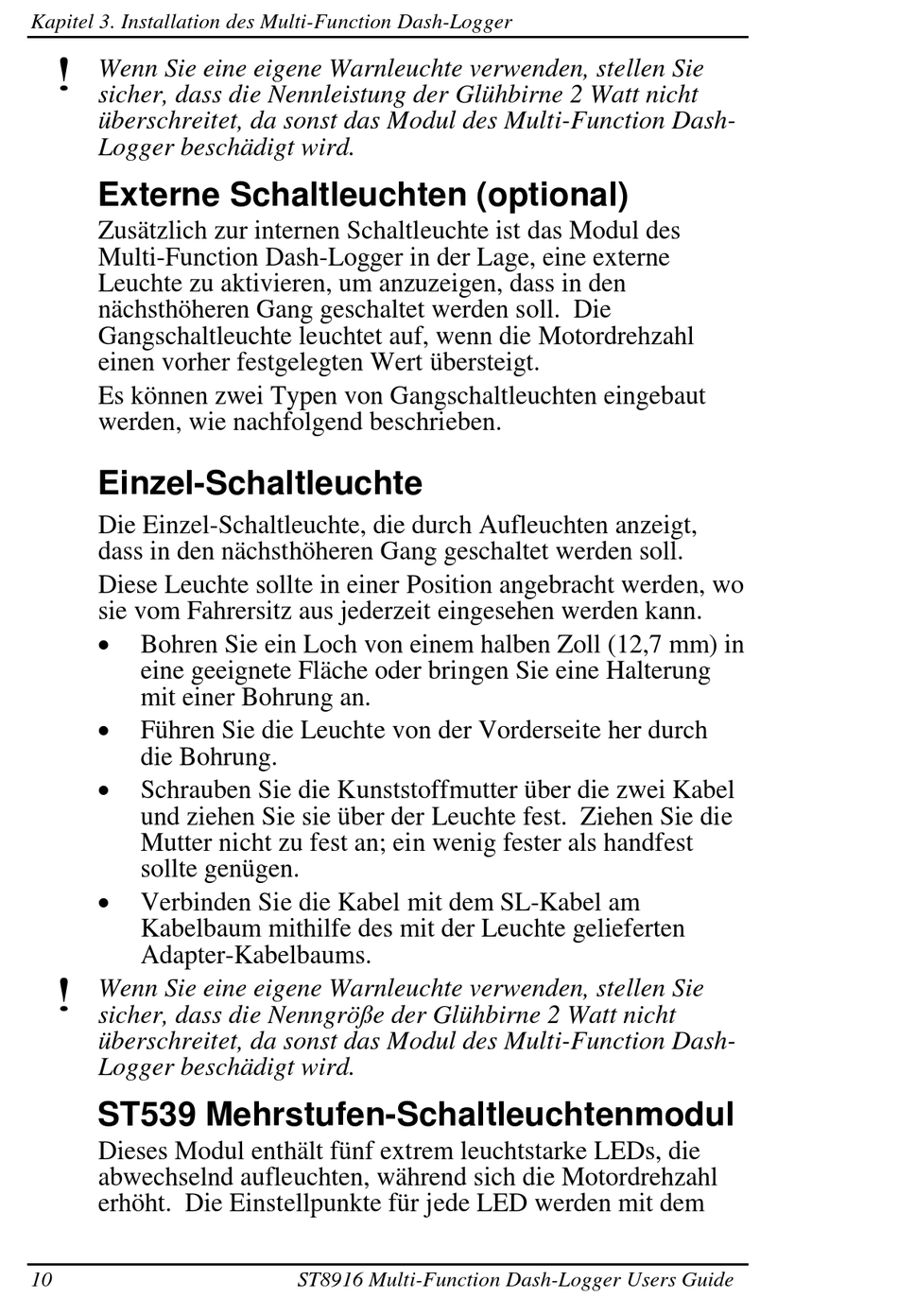

Kapitel 3. Installation des Multi-Function Dash-Logger
!
Wenn Sie eine eigene Warnleuchte verwenden, stellen Sie
sicher, dass die Nennleistung der Glühbirne 2 Watt nicht
überschreitet, da sonst das Modul des Multi-Function Dash-
Logger beschädigt wird.

Externe Schaltleuchten (optional)

Zusätzlich zur internen Schaltleuchte ist das Modul des
Multi-Function Dash-Logger in der Lage, eine externe
Leuchte zu aktivieren, um anzuzeigen, dass in den
nächsthöheren Gang geschaltet werden soll. Die
Gangschaltleuchte leuchtet auf, wenn die Motordrehzahl
einen vorher festgelegten Wert übersteigt.
Es können zwei Typen von Gangschaltleuchten eingebaut
werden, wie nachfolgend beschrieben.

Einzel-Schaltleuchte

Die Einzel-Schaltleuchte, die durch Aufleuchten anzeigt,
dass in den nächsthöheren Gang geschaltet werden soll.
Diese Leuchte sollte in einer Position angebracht werden, wo
sie vom Fahrersitz aus jederzeit eingesehen werden kann.
 Bohren Sie ein Loch von einem halben Zoll (12,7 mm) in
eine geeignete Fläche oder bringen Sie eine Halterung
mit einer Bohrung an.
 Führen Sie die Leuchte von der Vorderseite her durch
die Bohrung.
 Schrauben Sie die Kunststoffmutter über die zwei Kabel
und ziehen Sie sie über der Leuchte fest. Ziehen Sie die
Mutter nicht zu fest an; ein wenig fester als handfest
sollte genügen.
 Verbinden Sie die Kabel mit dem SL-Kabel am
Kabelbaum mithilfe des mit der Leuchte gelieferten
Adapter-Kabelbaums.
! Wenn Sie eine eigene Warnleuchte verwenden, stellen Sie
sicher, dass die Nenngröße der Glühbirne 2 Watt nicht
überschreitet, da sonst das Modul des Multi-Function Dash-
Logger beschädigt wird.

ST539 Mehrstufen-Schaltleuchtenmodul

Dieses Modul enthält fünf extrem leuchtstarke LEDs, die
abwechselnd aufleuchten, während sich die Motordrehzahl
erhöht. Die Einstellpunkte für jede LED werden mit dem
10 ST8916 Multi-Function Dash-Logger Users Guide
