Kapitel 3. Installation des Multi-Function Dash-Logger
Sensorhalterung muss über eine geeignete Bohrung verfügen,
die das Gewinde des Sensors aufnehmen kann. Zielobjekte
müssen über einen Durchmesser von mindestens 10 mm
(5/8") verfügen und 4 mm (5/32") vorstehen (Abb.1).
Kleinere Zielobjekte können zwar verwendet werden, die
Reichweite reduziert sich jedoch entsprechend. Kleine
Aluminium-, Messing- oder Kupfer-Zielobjekte
funktionieren im Allgemeinen nicht.

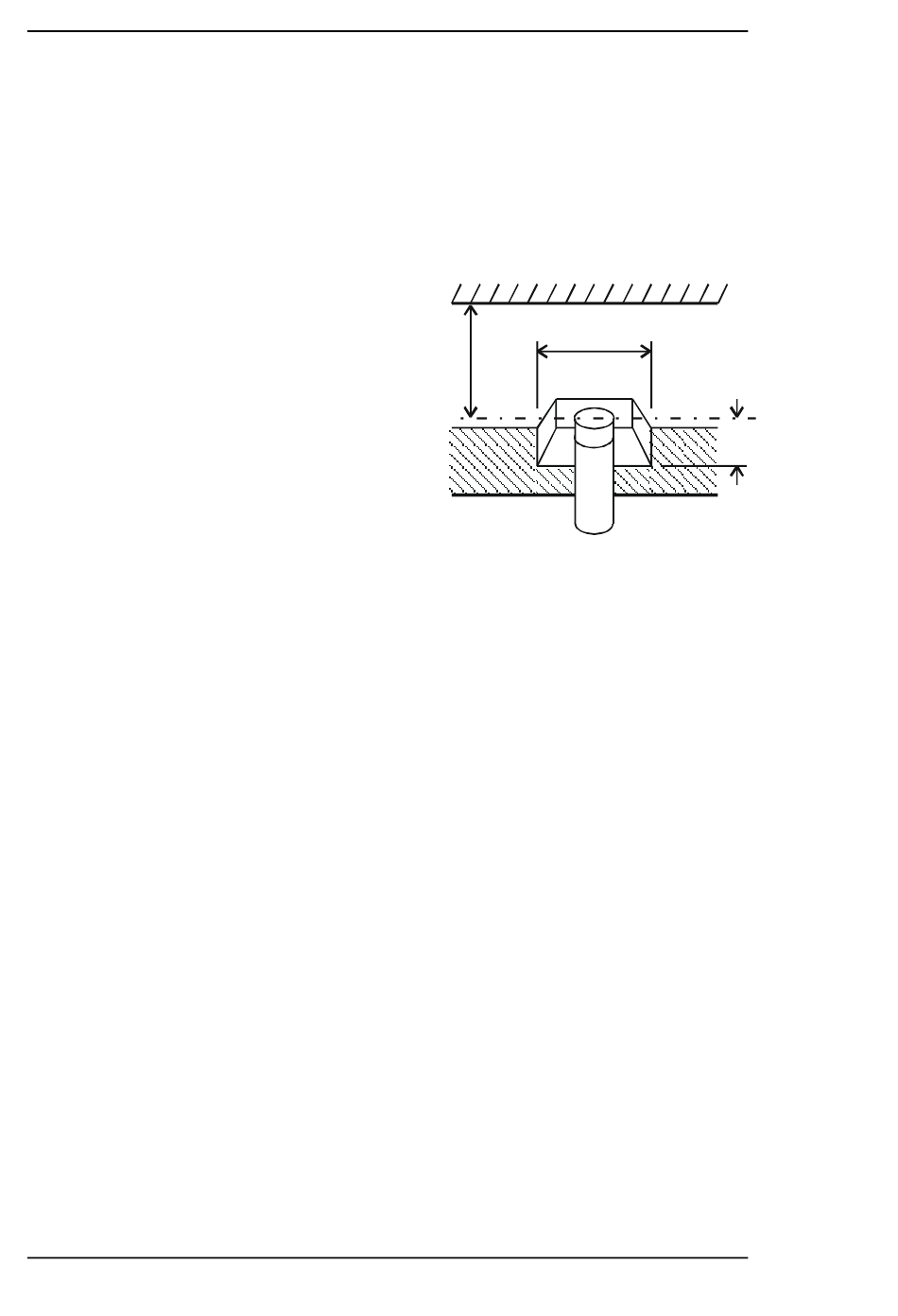

Es dürfen ausschließlich die
Zielobjekte in einen Bereich
von 6 mm (1/4") zur
Sensorspitze gelangen. Muss
der Sensor vertieft eingebaut
werden, ist eine Aussparung
von 24 mm (15/16")
Durchmesser und mindestens
4 mm (5/32") Tiefe um den
Sensor freizulassen.
Einbau und Einstellung des Sensors
1. Verbinden Sie den Mini-Sure-Seal Steckverbinder des
Näherungssensors über PA1 bis PA4 des
Sensorkabelbaums mit dem System. Schalten Sie die
Stromversorgung ein.
2. Setzen Sie die erste (hintere) Mutter auf den Sensor.
3. Setzen Sie den Sensor in die Bohrung der
Befestigungshalterung ein und schrauben Sie die vordere
Mutter auf.
4. Drehen Sie das Rad bzw. die Welle und bewegen Sie den
Sensor langsam vorwärts, indem Sie die hintere Mutter
gegen den Uhrzeigersinn losschrauben, bis die integrierte
Leuchte (LED) für jedes Zielobjekt aufleuchtet.
Diese Leuchte dient zur Überprüfung, dass sowohl die
mechanische als auch die elektrische Installation korrekt
durchgeführt wurden. Diese Leuchte muss aufleuchten,
wenn sich das Zielobjekt vor dem Sensor befindet.
5. Schrauben Sie die hintere Mutter noch eine halbe
Umdrehung weiter los.
6. Ohne den Sensor oder die hintere Mutter zu drehen,
ziehen Sie die vordere Mutter per Hand fest.
7. Ziehen Sie die hintere Mutter mit einem 13-mm AF-
Schlüssel fest. Sorgen Sie dafür, dass sich der Sensor
NICHT dreht.
14 ST8916 Multi-Function Dash-Logger Users Guide
Dimensions in mm (in)
Abmessungen in mm (Zoll)
24
6
(15/16)
(1/4)
Sensor
Sensor
4
(5/32)
