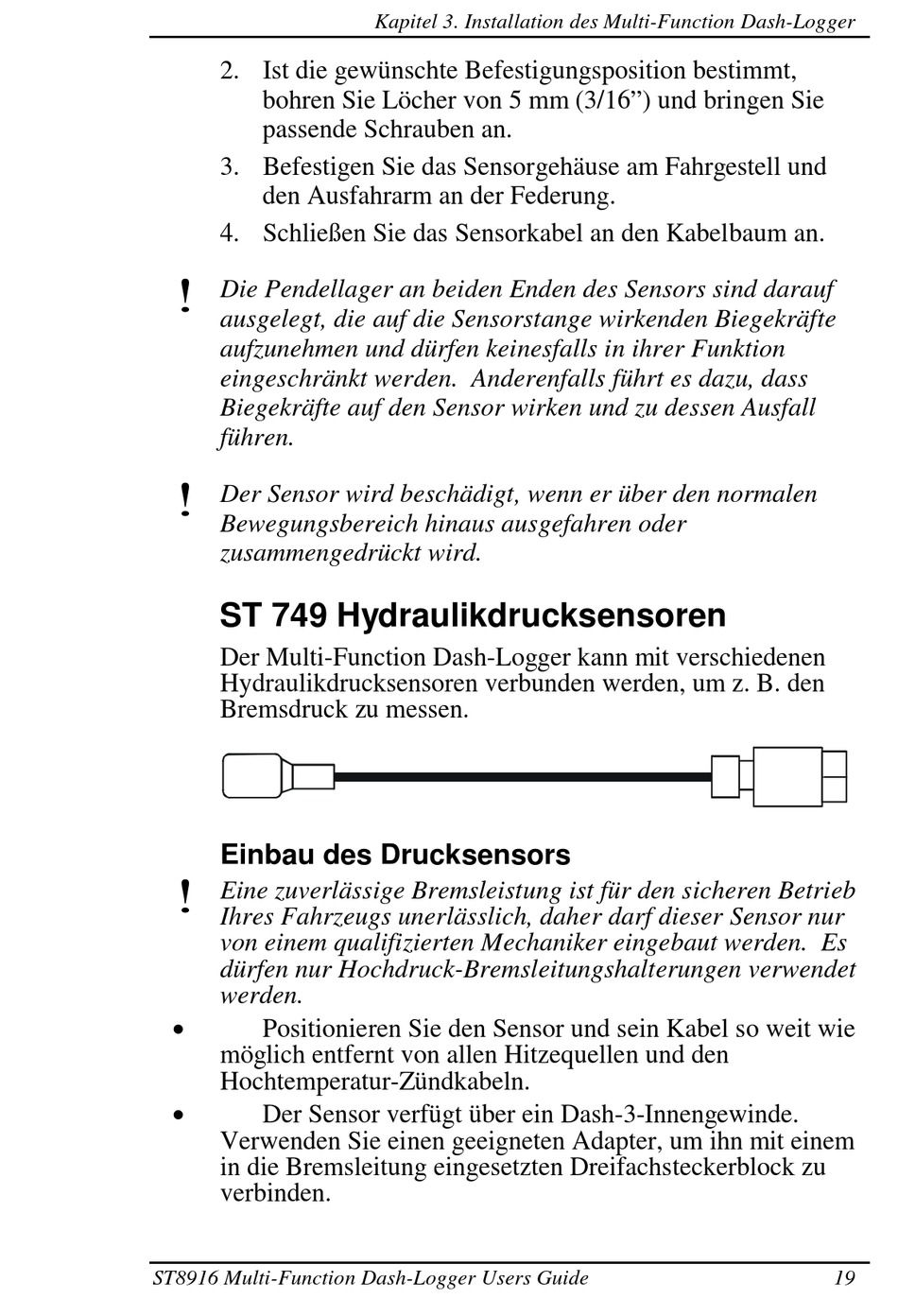

2. Ist die gewünschte Befestigungsposition bestimmt,
bohren Sie Löcher von 5 mm (3/16") und bringen Sie
passende Schrauben an.
3. Befestigen Sie das Sensorgehäuse am Fahrgestell und
den Ausfahrarm an der Federung.
4. Schließen Sie das Sensorkabel an den Kabelbaum an.
!
Die Pendellager an beiden Enden des Sensors sind darauf
ausgelegt, die auf die Sensorstange wirkenden Biegekräfte
aufzunehmen und dürfen keinesfalls in ihrer Funktion
eingeschränkt werden. Anderenfalls führt es dazu, dass
Biegekräfte auf den Sensor wirken und zu dessen Ausfall
führen.
! Der Sensor wird beschädigt, wenn er über den normalen
Bewegungsbereich hinaus ausgefahren oder
zusammengedrückt wird.

ST 749 Hydraulikdrucksensoren

Der Multi-Function Dash-Logger kann mit verschiedenen
Hydraulikdrucksensoren verbunden werden, um z. B. den
Bremsdruck zu messen.
Einbau des Drucksensors
!
Eine zuverlässige Bremsleistung ist für den sicheren Betrieb
Ihres Fahrzeugs unerlässlich, daher darf dieser Sensor nur
von einem qualifizierten Mechaniker eingebaut werden. Es
dürfen nur Hochdruck-Bremsleitungshalterungen verwendet
werden.

Positionieren Sie den Sensor und sein Kabel so weit wie
möglich entfernt von allen Hitzequellen und den
Hochtemperatur-Zündkabeln.

Der Sensor verfügt über ein Dash-3-Innengewinde.
Verwenden Sie einen geeigneten Adapter, um ihn mit einem
in die Bremsleitung eingesetzten Dreifachsteckerblock zu
verbinden.
ST8916 Multi-Function Dash-Logger Users Guide
Kapitel 3. Installation des Multi-Function Dash-Logger
19
