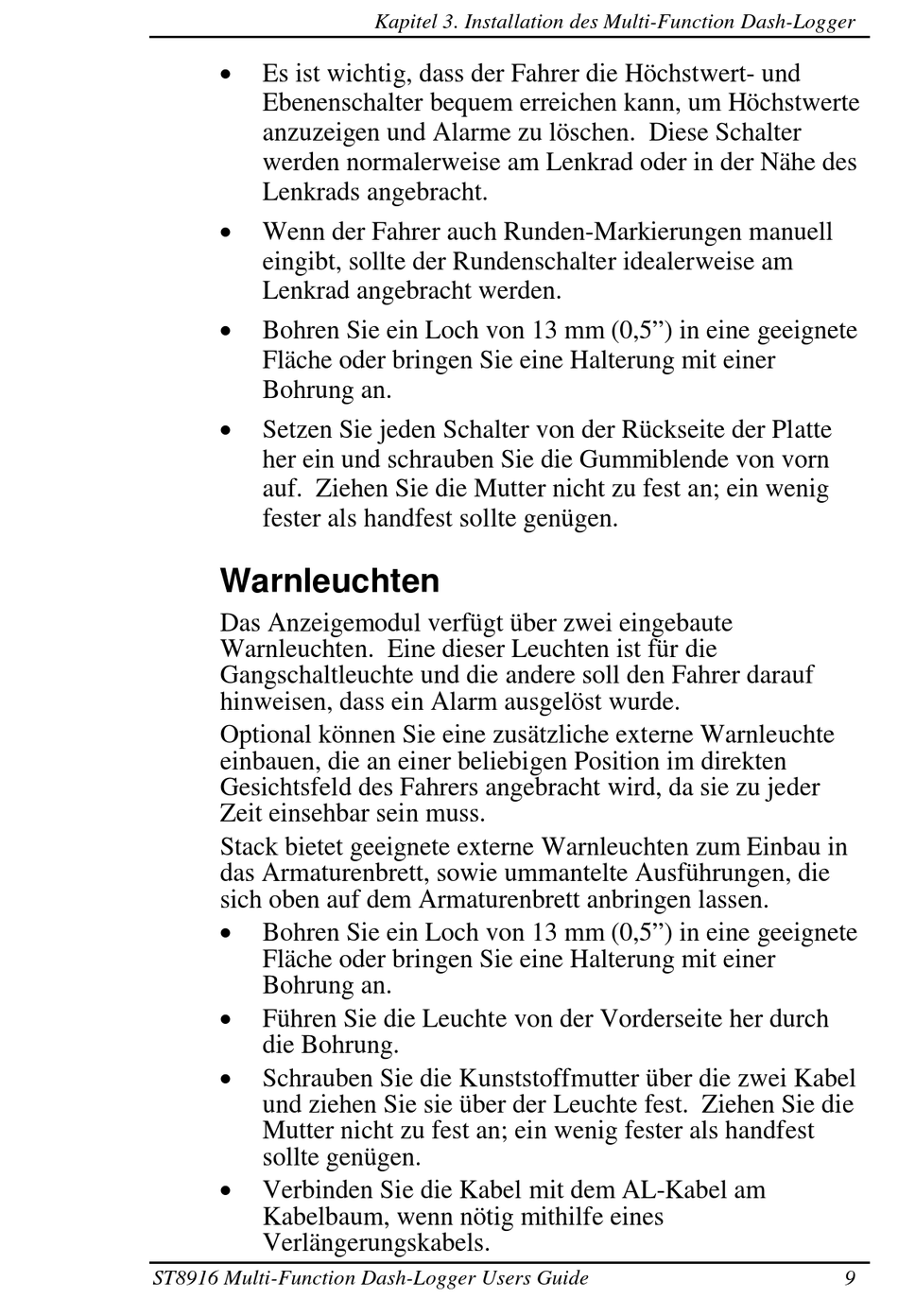

 Es ist wichtig, dass der Fahrer die Höchstwert- und
Ebenenschalter bequem erreichen kann, um Höchstwerte
anzuzeigen und Alarme zu löschen. Diese Schalter
werden normalerweise am Lenkrad oder in der Nähe des
Lenkrads angebracht.
 Wenn der Fahrer auch Runden-Markierungen manuell
eingibt, sollte der Rundenschalter idealerweise am
Lenkrad angebracht werden.
 Bohren Sie ein Loch von 13 mm (0,5") in eine geeignete
Fläche oder bringen Sie eine Halterung mit einer
Bohrung an.
 Setzen Sie jeden Schalter von der Rückseite der Platte
her ein und schrauben Sie die Gummiblende von vorn
auf. Ziehen Sie die Mutter nicht zu fest an; ein wenig
fester als handfest sollte genügen.

Warnleuchten

Das Anzeigemodul verfügt über zwei eingebaute
Warnleuchten. Eine dieser Leuchten ist für die
Gangschaltleuchte und die andere soll den Fahrer darauf
hinweisen, dass ein Alarm ausgelöst wurde.
Optional können Sie eine zusätzliche externe Warnleuchte
einbauen, die an einer beliebigen Position im direkten
Gesichtsfeld des Fahrers angebracht wird, da sie zu jeder
Zeit einsehbar sein muss.
Stack bietet geeignete externe Warnleuchten zum Einbau in
das Armaturenbrett, sowie ummantelte Ausführungen, die
sich oben auf dem Armaturenbrett anbringen lassen.
 Bohren Sie ein Loch von 13 mm (0,5") in eine geeignete
Fläche oder bringen Sie eine Halterung mit einer
Bohrung an.
 Führen Sie die Leuchte von der Vorderseite her durch
die Bohrung.
 Schrauben Sie die Kunststoffmutter über die zwei Kabel
und ziehen Sie sie über der Leuchte fest. Ziehen Sie die
Mutter nicht zu fest an; ein wenig fester als handfest
sollte genügen.
 Verbinden Sie die Kabel mit dem AL-Kabel am
Kabelbaum, wenn nötig mithilfe eines
Verlängerungskabels.
