Kapitel 3. Installation des Multi-Function Dash-Logger

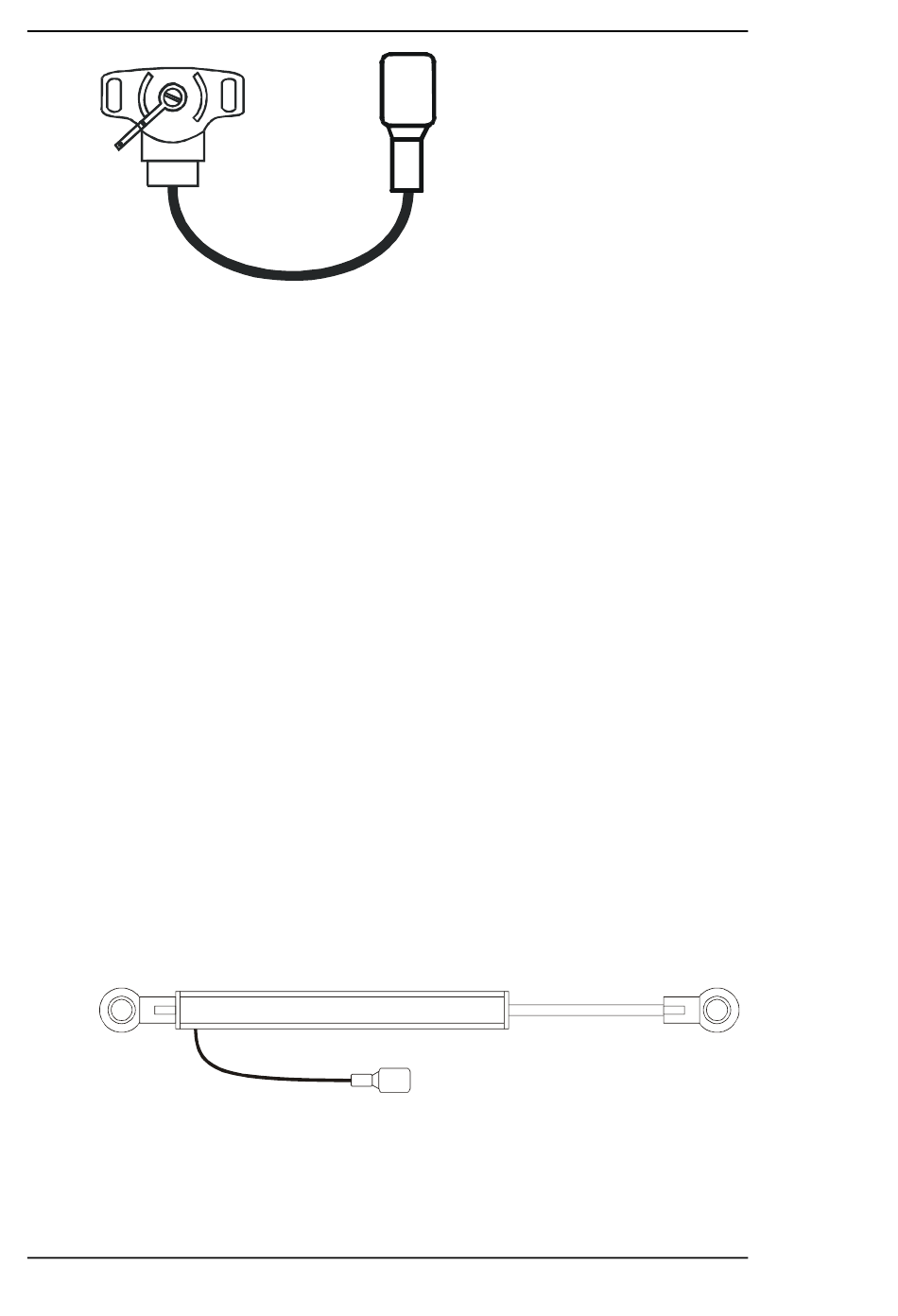

1. Wählen Sie eine Befestigungsposition, bei der weder die
Füße des Fahrers noch die Betätigung der
Bedienelemente beeinträchtigt werden.
2. Nachdem die gewünschte Befestigungsposition bestimmt
wurde, bohren Sie Löcher von 4,5 mm (3/16") mit Spiel
für die mitgelieferten Schrauben
3. Schrauben Sie den Sensor an und verbinden Sie ihn mit
dem Kabelbaum
4. Führen Sie mithilfe des mitgelieferten Kabels das
Kabelende durch die Bohrung im Hebelarm und
befestigen Sie das andere Ende an der Seite des
Pedalhebels.
5. Passen Sie die Kabelspannung an, bis der Hebelarm
gerade so aus seiner Ruhestellung weggezogen wird.
Diese Anpassung muss regelmäßig überprüft werden, um
ein Durchhängen des Kabels zu beseitigen, da dies zu
Fehlern der Drosselklappenposition führen kann.
ST973/9 Linearverschiebungssensoren
Der Linearverschiebungssensor muss zwischen dem
Fahrgestell und einem Aufhängungsträger befestigt werden.
Diese Sensoren sind mit verschiedenen
Maximalverschiebungen für unterschiedliche
Federungssysteme erhältlich.
1. Wählen Sie Befestigungspositionen an den
Aufhängungsträgern und dem angrenzenden Fahrgestell.
