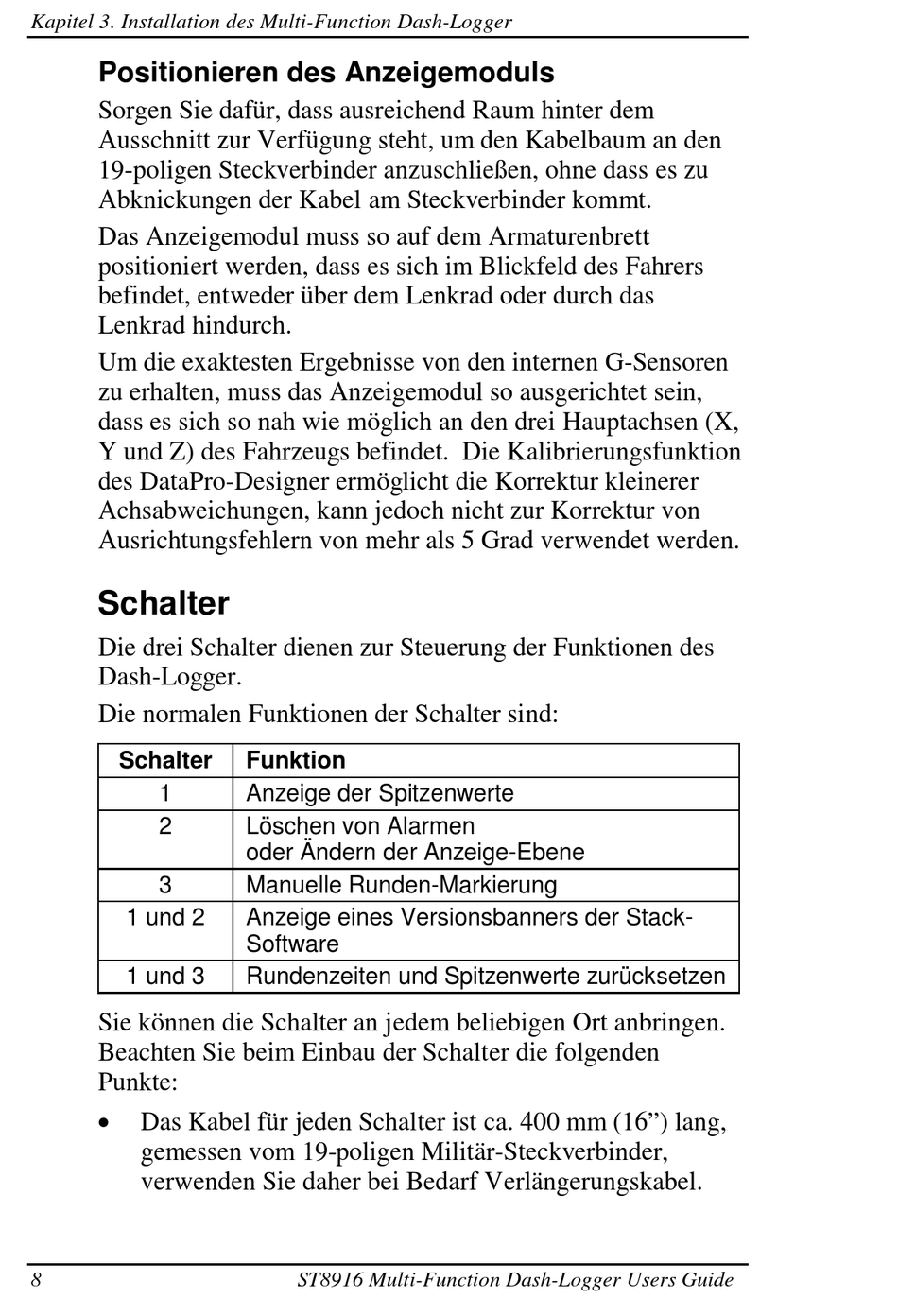

Kapitel 3. Installation des Multi-Function Dash-Logger
Positionieren des Anzeigemoduls
Sorgen Sie dafür, dass ausreichend Raum hinter dem
Ausschnitt zur Verfügung steht, um den Kabelbaum an den
19-poligen Steckverbinder anzuschließen, ohne dass es zu
Abknickungen der Kabel am Steckverbinder kommt.
Das Anzeigemodul muss so auf dem Armaturenbrett
positioniert werden, dass es sich im Blickfeld des Fahrers
befindet, entweder über dem Lenkrad oder durch das
Lenkrad hindurch.
Um die exaktesten Ergebnisse von den internen G-Sensoren
zu erhalten, muss das Anzeigemodul so ausgerichtet sein,
dass es sich so nah wie möglich an den drei Hauptachsen (X,
Y und Z) des Fahrzeugs befindet. Die Kalibrierungsfunktion
des DataPro-Designer ermöglicht die Korrektur kleinerer
Achsabweichungen, kann jedoch nicht zur Korrektur von
Ausrichtungsfehlern von mehr als 5 Grad verwendet werden.

Schalter

Die drei Schalter dienen zur Steuerung der Funktionen des
Dash-Logger.
Die normalen Funktionen der Schalter sind:
Schalter
1
2
3
1 und 2
1 und 3
Sie können die Schalter an jedem beliebigen Ort anbringen.
Beachten Sie beim Einbau der Schalter die folgenden
Punkte:
 Das Kabel für jeden Schalter ist ca. 400 mm (16") lang,
gemessen vom 19-poligen Militär-Steckverbinder,
verwenden Sie daher bei Bedarf Verlängerungskabel.
8
Funktion
Anzeige der Spitzenwerte
Löschen von Alarmen
oder Ändern der Anzeige-Ebene
Manuelle Runden-Markierung
Anzeige eines Versionsbanners der Stack-
Software
Rundenzeiten und Spitzenwerte zurücksetzen
