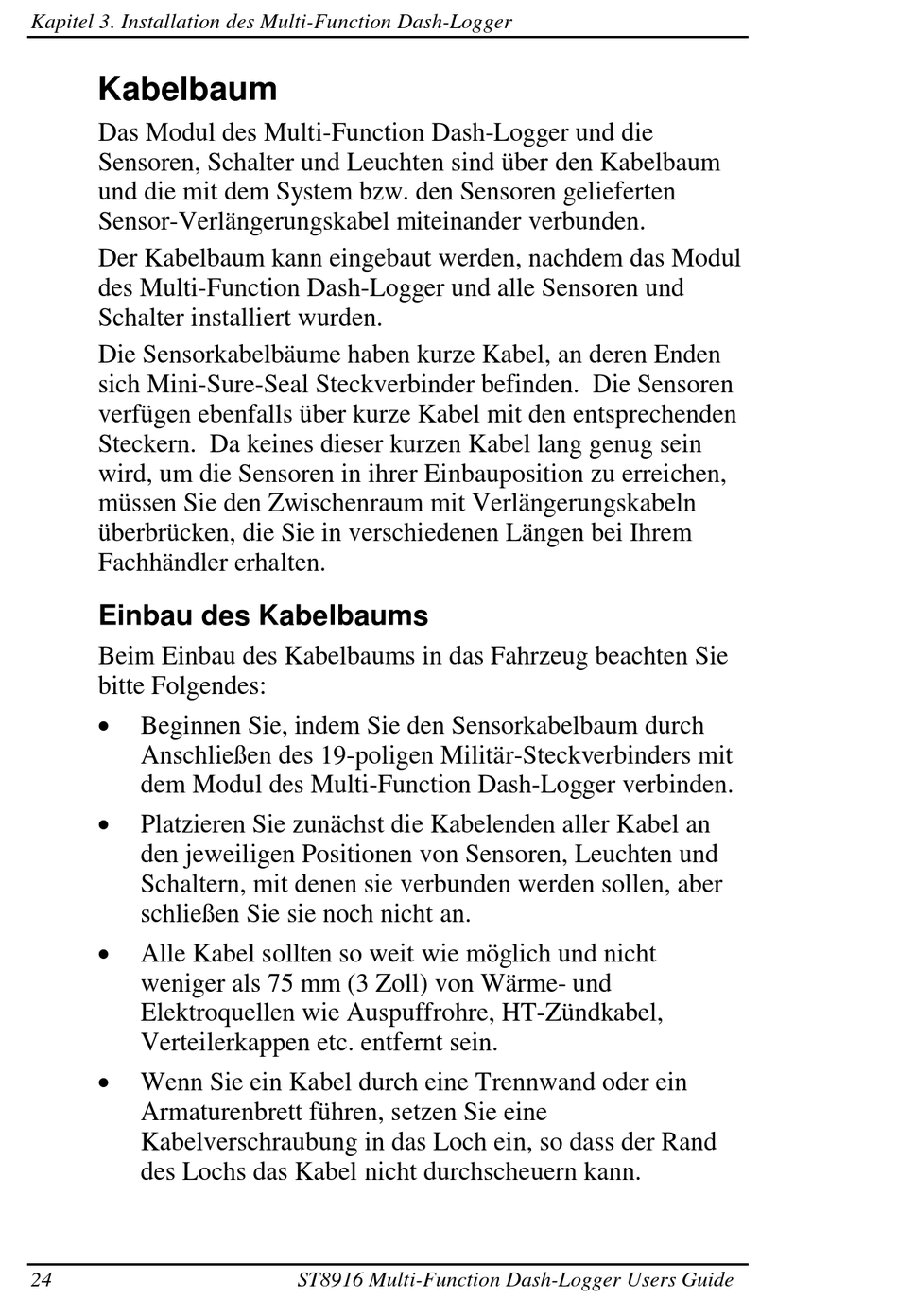

Kapitel 3. Installation des Multi-Function Dash-Logger

Kabelbaum

Das Modul des Multi-Function Dash-Logger und die
Sensoren, Schalter und Leuchten sind über den Kabelbaum
und die mit dem System bzw. den Sensoren gelieferten
Sensor-Verlängerungskabel miteinander verbunden.
Der Kabelbaum kann eingebaut werden, nachdem das Modul
des Multi-Function Dash-Logger und alle Sensoren und
Schalter installiert wurden.
Die Sensorkabelbäume haben kurze Kabel, an deren Enden
sich Mini-Sure-Seal Steckverbinder befinden. Die Sensoren
verfügen ebenfalls über kurze Kabel mit den entsprechenden
Steckern. Da keines dieser kurzen Kabel lang genug sein
wird, um die Sensoren in ihrer Einbauposition zu erreichen,
müssen Sie den Zwischenraum mit Verlängerungskabeln
überbrücken, die Sie in verschiedenen Längen bei Ihrem
Fachhändler erhalten.
Einbau des Kabelbaums
Beim Einbau des Kabelbaums in das Fahrzeug beachten Sie
bitte Folgendes:
 Beginnen Sie, indem Sie den Sensorkabelbaum durch
Anschließen des 19-poligen Militär-Steckverbinders mit
dem Modul des Multi-Function Dash-Logger verbinden.
 Platzieren Sie zunächst die Kabelenden aller Kabel an
den jeweiligen Positionen von Sensoren, Leuchten und
Schaltern, mit denen sie verbunden werden sollen, aber
schließen Sie sie noch nicht an.
 Alle Kabel sollten so weit wie möglich und nicht
weniger als 75 mm (3 Zoll) von Wärme- und
Elektroquellen wie Auspuffrohre, HT-Zündkabel,
Verteilerkappen etc. entfernt sein.
 Wenn Sie ein Kabel durch eine Trennwand oder ein
Armaturenbrett führen, setzen Sie eine
Kabelverschraubung in das Loch ein, so dass der Rand
des Lochs das Kabel nicht durchscheuern kann.
