Raddrehzahl- und Getriebesensoren

Der Multi-Function Dash-Logger kann mit verschiedenen
Näherungssensoren verbunden werden, um z. B. Rad- oder
Getriebedrehzahlen zu messen. Diese Sensoren dienen zum
Messen von Rad- oder Wellenrotation, um die Drehzahl in
MPH oder U/min anzuzeigen. Der Sensor leitet einen
elektrischen Impuls in das System, wann immer ein
eisenhaltiges Objekt wie z. B. ein CV-Gelenkbolzen nahe am
Sensor vorbeigeführt wird. Zur Konfiguration des Systems
geben Sie die Anzahl der eisenhaltigen Objekte an, die bei
jeder Umdrehung gezählt werden sollen. Für die Drehzahl
müssen Sie außerdem den Radumfang mithilfe der
Kalibrierungsanwendung des Designer angeben.
Einbau der Näherungssensoren
Diese Sensoren werden von einer Anzahl 'Zielobjekte'
ausgelöst (siehe Sensor-Zielobjekte). Es ist sehr wichtig,
dass diese Geräte und ihre Kabel so weit wie möglich
entfernt von allen Hitzequellen sowie von den
Hochtemperatur-Zündkabeln angebracht werden, um
Interferenz zu vermeiden.

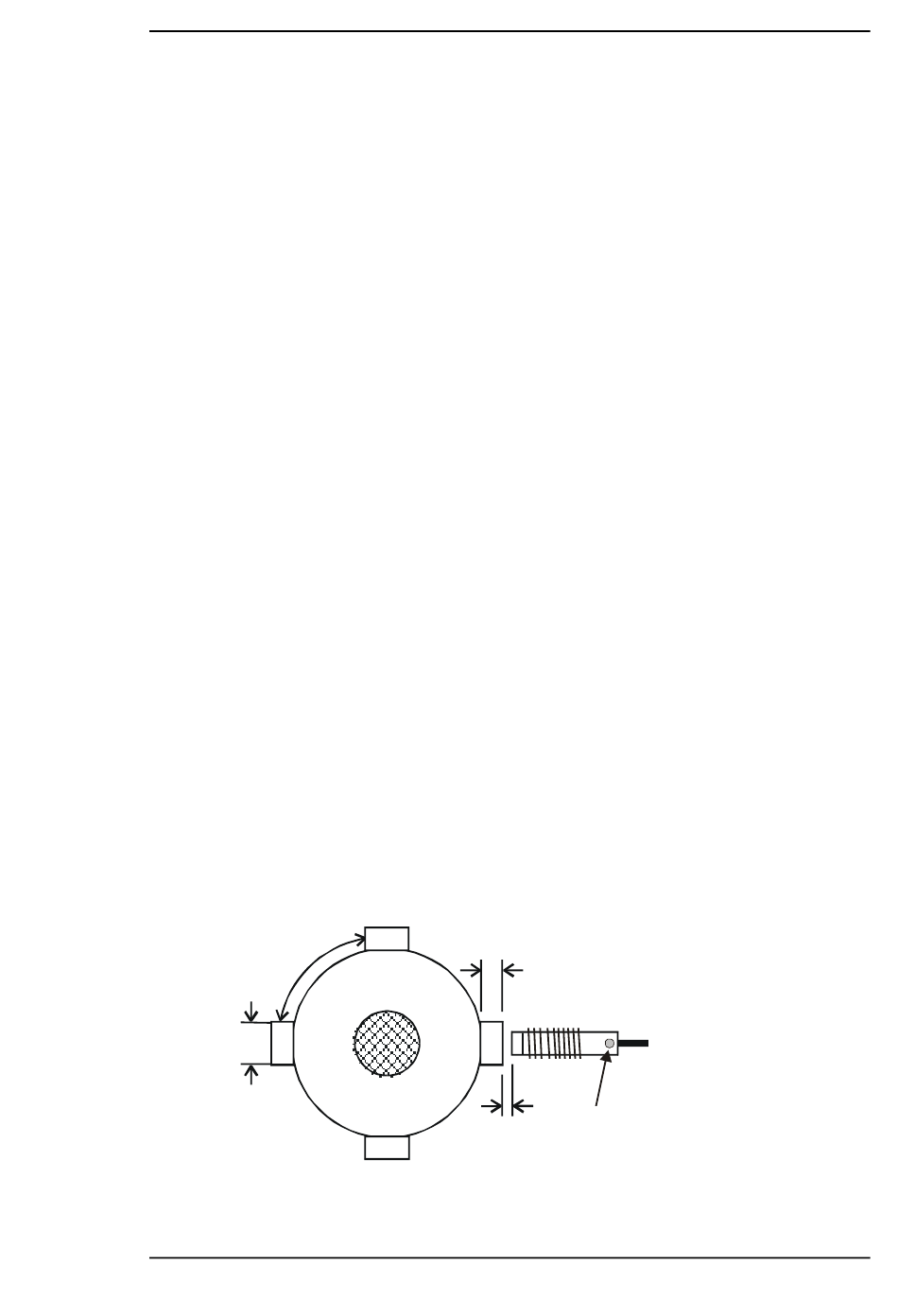

Sensor-Zielobjekte
Die Zielobjekte können alle geeigneten Metallobjekte sein,
die innerhalb der Reichweite an der Sensorspitze
vorbeigeführt werden. Eisen- und Baustahlobjekte werden
bevorzugt verwendet, da diese das stärkste Signal an den
Sensor abgeben. Aluminium-, Messing- und Kupfer-
Zielobjekte geben ca. ein Drittel der Signalstärke ab,
wodurch die Einstellung des Sensors erschwert und das
Signal unzuverlässig wird.
24 min
(15/16)
10 min
(3/8)
Sensor und Zielobjekte müssen starr befestigt sein, so dass
sie sich durch Vibrationen nicht bewegen können. Die
ST8916 Multi-Function Dash-Logger Users Guide
Kapitel 3. Installation des Multi-Function Dash-Logger
4 (5/32) min
Sensor
Sensor
1.5 (60thou) (60taus)
LED LED
13
